10-18
• Não utilize óleo mineral no componente flangeado.
• Evite a entrada de óleo mineral no sistema pois esta ação reduz a
vida útil da unidade.
• Nunca utilize tubagem que tenha sido utilizada em instalações
anteriores.
• Utilize apenas componentes fornecidos com a unidade.
• Nunca instale um secador nesta unidade de R32 para garantir a
sua vida útil.
• O material de secagem poderá dissolver-se e danificar o sistema.
• O flangeamento incompleto pode provocar fugas de gás
refrigerante.
AVISO
Não reutilize uniões que já tenham sido utilizadas.
CUIDADO
4

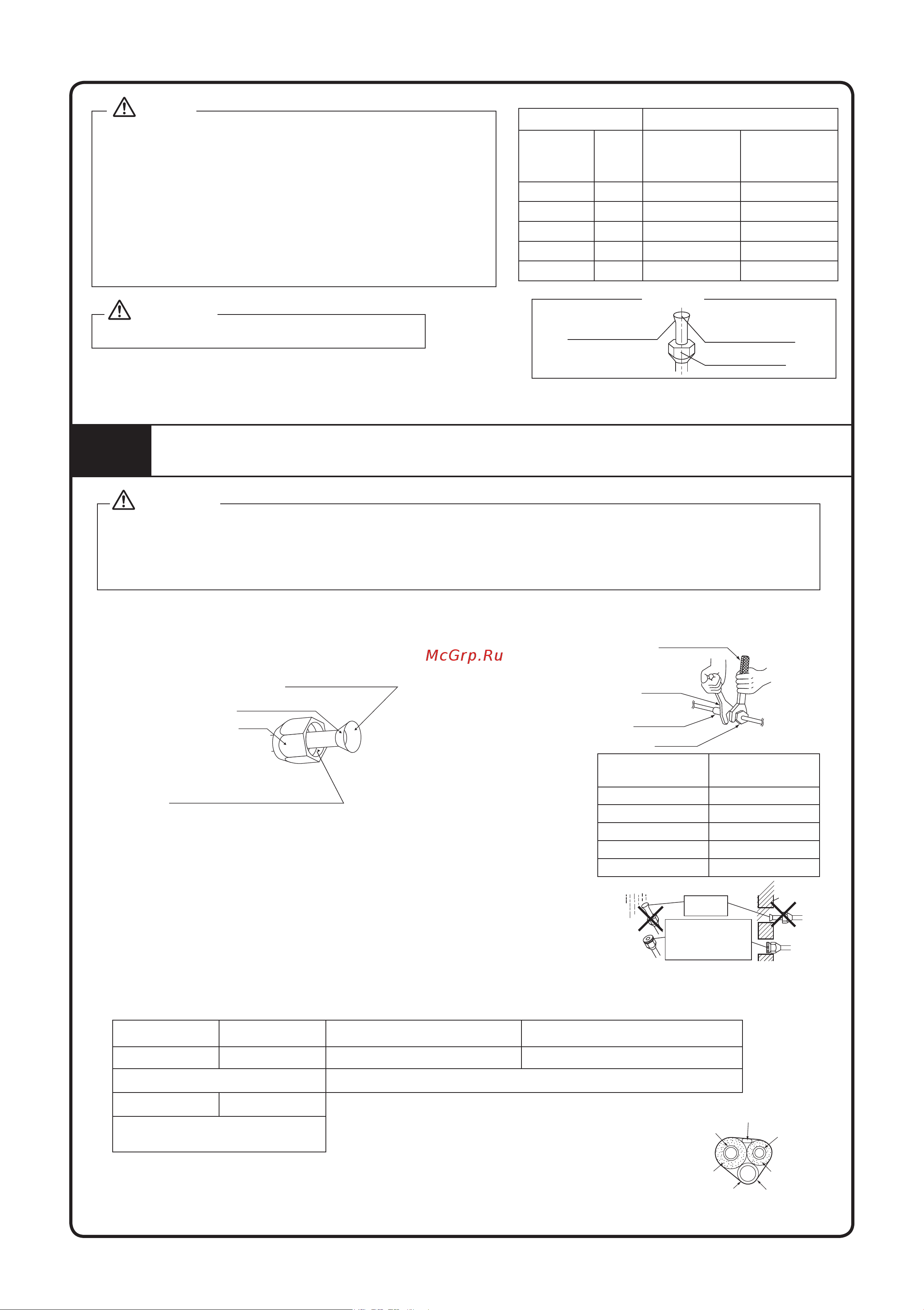

TUBAGEM DE REFRIGERANTE
1) Utilize a porca flangeada presa na unidade principal. (Para evitar o surgimento de fissuras na porca flangeada provocadas
pela deterioração do tempo.)
2) Para evitar fugas de gás, aplique óleo refrigerante apenas à superfície interna da flange. (Utilize óleo refrigerante para R32.)
3) Utilize chaves dinamométricas para o aperto das porcas flangeadas para evitar danos nas porcas flangeadas e fugas de gás.
CUIDADO
Alinhe os centros de ambos as partes flangeadas e aperte as porcas flangeadas 3 ou 4 voltas, à mão. Em seguida,
aperte-as totalmente com uma chave dinamométrica.
1. Cuidados a ter durante o manuseamento de tubos
1) Proteja a extremidade aberta do tubo de pó e humidade.
2) Todas as curvas do tubo devem ser tão suaves quanto possível.
Utilize um flexor de tubos para o dobrar.
2. Seleção de materiais de cobre e de isolamento térmico
Caso utilize tubos e acessórios de cobre comerciais, tenha em conta o seguinte:
1) Material de isolamento: Espuma de polietileno
Taxa de transferência de calor: 0,041 a 0,052 W/mK (0,035 a 0,045 kcal/(mh°C)
A temperatura do tubo de gás refrigerante atinge um máximo de 110°C.
Opte por materiais de isolamento térmico que suportem esta temperatura.
2) Certifique-se de que isola ambas as tubagens de gás e de líquido de forma a proporcionar as dimensões de
isolamento indicadas abaixo.
Lado do gás Lado do líquido Isolamento térmico do tubo de gás Isolamento térmico do tubo de líquido
O.D. 12,7mm O.D. 6,4mm I.D. 14-16mm I.D. 8-10mm
Raio mínimo de flexão Espessura mín. de 10mm
40mm ou mais 30mm ou mais
Espessura de 0,8mm
(C1220T-O)
3) Utilize tubos de isolamento térmico separados para tubos gás e líquido
refrigerante.
Ø Tubo, D A (mm)
Polegada
mm Imperial
(tipo porca com
orelhas)
Rígida
(tipo
embraiagem)
1/4" 6.40 1.3 0.7
3/8" 9.52 1.6 1.0
1/2" 12.70 1.9 1.3
5/8" 15.88
2.2 1.7
3/4" 19.05
2.5 2.0
A superfície interna da
flange não deve conter
qualquer falha
A extremidade do tubo
deve encontrar-se
uniformemente flangeada
num círculo perfeito.
Certifique-se de que a porca
flangeada está encaixada.
Verificar
[Aplique óleo]
Aplique óleo refrigerante na
superfície interna da flange.
Não aplique óleo refrigerante
na superfície exterior.
Não aplique óleo refrigerante na
porca flangeada para evitar o seu
aperto com um binário excessivo.
Porca flangeada
[Apertar]
Chave dinamométrica
Chave de porcas
União de tubos
Porca flangeada
Parede
Chuva
Certifique-se
de que coloca
uma tampa.
Caso não disponha de
uma tampa de flange, tape
o bocal da flange com uma
fita para impedir a entrada
de sujidade ou água.
Tamanho do tubo,
em mm (in)
Binário, Nm/(ft-lb)
6.40 (1/4") 18 (13.3)
9.52 (3/8") 42 (31.0)
12.70 (1/2") 55 (40.6)
15.88 (5/8") 65 (48.0)
19.05 (3/4") 78 (57.6)
Cabo de interligação das unidades
Mangueira de
drenagem
Isolamento do
tubo de líquido
Isolamento do
tubo de gás
Fita de
acabamento
Tubo de gás
Tubo de líquido
