![Daikin ATXC60B/ARXC60B 104366 [267/320] Instalar a unidade interior](/img/pdf.png)
Daikin ATXC60B/ARXC60B 104366 [267/320] Instalar a unidade interior
![Daikin ATXC25BV1B [267/320] Instalar a unidade interior](/views2/1784654/page267/bg10b.png)
10-13
Portuguese
2

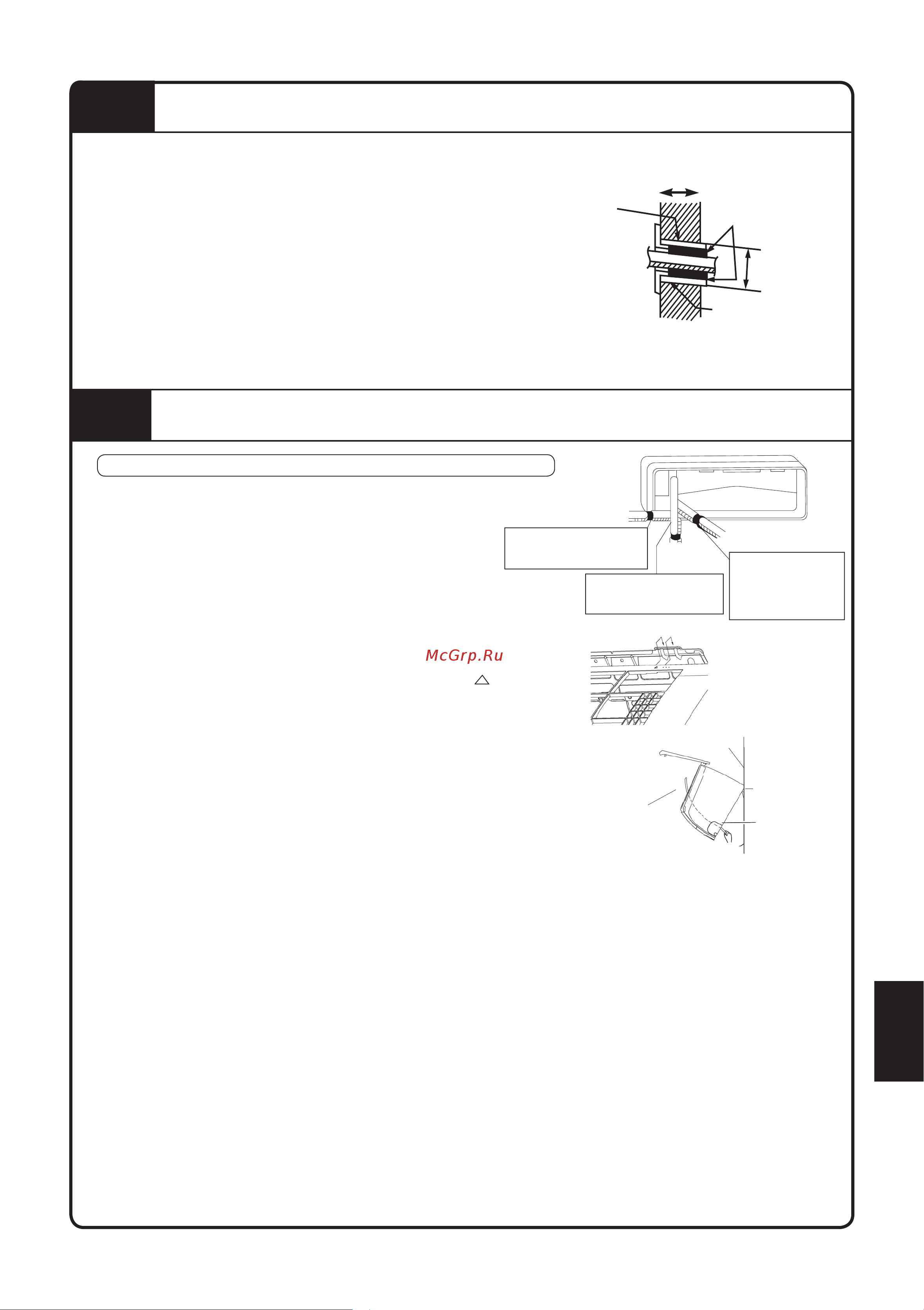

PERFURAR UM ORIFÍCIO NA PAREDE E INSTALAR O TUBO
EMBUTIDO NA PAREDE
• Para paredes com estrutura metálica ou com uma placa de metal, certifique-se de que utiliza um tubo embutido na
parede e uma tampa da parede no orifício de passagem para evitar um possível aquecimento, choques elétricos ou
incêndios.
• Certifique-se de que veda as folgas à volta dos tubos com
material de calafetagem para evitar fugas de água.
1) Perfure um orifício de passagem de 65mm na parede para
que apresente um declive em direção ao exterior.
2) Introduza um tubo de parede no orifício.
3) Introduza uma tampa de parede no tubo da parede.
4) Depois de concluir a tubagem do refrigerante, a cablagem e
a tubagem de drenagem, vede a folga do orifício do tubo com
massa.
Tubo embutido
na parede
(Fornecimento local)
Calafetagem (massa)
(Fornecimento local)
Interior
Exterior
Tubo embutido
na parede
(Fornecimento local)
Ø 65
Tampa do orifício
na parede
(Fornecimento local)
3
INSTALAR A UNIDADE INTERIOR
Tubagem do lado direito, traseiro direito ou inferior direito.
1) Fixe a mangueira à parte inferior dos tubos de refrigerante com fita
adesiva de vinil.
2) Envolva os tubos de refrigerante e a mangueira de drenagem juntos
com fita de isolamento .
3) Passe a mangueira de drenagem e os tubos de refrigerante através
do orifício da parede e, em seguida, coloque a unidade interior nos
ganchos da placa de montagem , utilizando as marcas
na
parte superior da unidade interior como guia.
4) Abra o painel dianteiro e, em seguida, abra a tampa de serviço.
(Consulte as dicas de instalação.)
5) Passe o cabo de interligação das unidades da unidade exterior
através do orifício de passagem na parede e, em seguida, pela parte
de trás da unidade interior. Puxe-os pela frente. Dobre previamente
as extremidades das abraçadeiras dos cabos para cima para facilitar
o trabalho. (Caso as extremidades do cabo de interligação das
unidades devam ser descarnadas primeiro, junte as extremidades do
cabo com fita adesiva.)
6) Pressione a estrutura inferior da unidade interior com ambas as
mãos para a colocar nos ganchos da placa de montagem .
Certifique-se de que os fios não ficam presos na extremidade da
unidade interior.
Tubagem
traseira direita
Placa de montagem
Placa de
montagem
Pendure o gancho da unidade
interior aqui.
Cabo de
interligação
das unidades
Guia do fio
Ao descarnar
previamente as
extremidades do
cabo de interligação
das unidades, una
as extremidades do
cabo com fita de
isolamento .
Tubagem do lado direito
Tubagem
inferior direita
Una o tubo de
refrigerante e a
mangueira de
drenagem com fita
de isolamento .
Retire, aqui, a tampa
do orifício do tubo para
tubagem inferior direita
Retire, aqui, a tampa
do orifício do tubo para
tubagem do lado direito
