6-18
• Dış çapı büyütülen kısımda mineral yağı kullanmayın.
• Mineral yağının sisteme girmesini önleyin, çünkü bu ünitelerin
kullanım ömrünü azaltır.
• Asla daha önceki kurulumlarda kullanılmış olan boruları
kullanmayın.
• Yalnızca üniteyle birlikte gönderilmiş parçaları kullanın.
• Kullanım ömrünü garanti etmek için bu R32 ünitesine asla bir
kurutucu monte etmeyin.
• Kurutma malzemesi çözülebilir ve sisteme hasar verebilir.
• Tamamlanmamış boru ucu açma soğutma gazının sızmasına
neden olabilir.
UYARI
Daha önce kullanılmış bağlantıları tekrar kullanmayın.
İKAZ
4

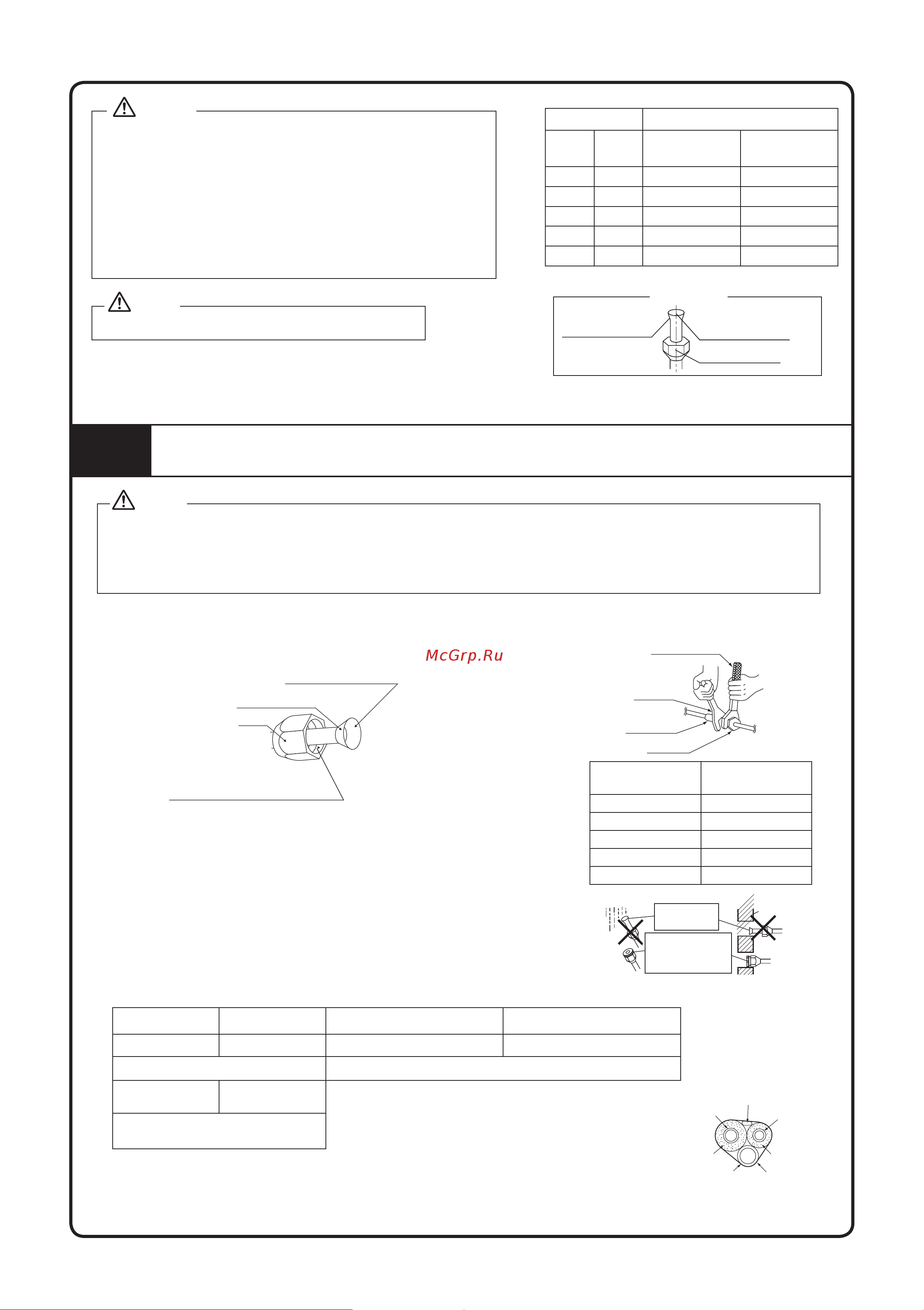

SOĞUTMA MADDESİ BORULARI
1) Ana üniteye sabitlenmiş konik somunu kullanın. (Yaşa bağlı bozulma nedeniyle konik somunun çatlamasını önlemek için).
2) Gaz sızıntısını önlemek için boru genişletmenin yalnızca iç yüzeyine soğutma yağı uygulayın. (R32 için olan soğutma yağını
kullanın.).
3) Konik somunlara zarar gelmesini ve gaz sızıntısını önlemek için konik somunları sıkarken tork anahtarları kullanın.
İKAZ
Her iki açılan borunun da merkezlerini hizalayın ve konik somunları 3 veya 4 tur elle sıkın. Daha sonra tork anahtarlarıyla
tam olarak sıkın.
1. Boru işleme ile ilgili ikazlar
1) Borunun açık ucunu tozdan ve nemden koruyun.
2) Borular mümkün olduğunca nazik bir şekilde bükülmelidir.
Bükmek için bir boru bükücü kullanın.
2. Bakır ve ısı yalıtım materyallerinin seçilmesi
Ticari bakır boruları ve tertibatı kullanırken aşağıdakilere dikkat edin:
1) Yalıtım malzemesi: Polietilen köpük
Isı transfer oranı: 0,041 - 0,052 W/mK (0,035 - 0,045 kcal/(mh •°C)
Soğutma gazı borusunun yüzey sıcaklığı maksimum 110°C’ye ulaşır.
Bu sıcaklığa dayanacak ısı yalıtım materyallerini seçin.
2) Hem gaz hem de sıvı boruları
nı yalıttığınızdan ve aşağıdaki yalıtım boyutlarını sağladığınızdan emin olun.
Gaz tarafı Sıvı tarafı Gaz borusu termal yalıtımı Sıvı borusu termal yalıtımı
O.D. 12,7mm O.D. 6,4mm I.D. 14-16mm I.D. 8-10mm
Minimum bükme yarı çapı Kalınlık 10mm Min.
40mm veya daha
fazla
30mm veya daha
fazla
Kalınlık 0,8mm
(C1220T-O)
3) Gaz ve sıvı soğutma maddesi boruları için ayrı termal yalıtım boruları kullanın.
Ø Boru, D A (mm)
Inch
mm İngiliz (Kanatlı
Somun Tipi)
Sert (Kavrama
türü)
1/4" 6,40 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88
2,2 1,7
3/4" 19,05
2,5 2,0
Konik somunun iç
yüzeyi kusursuz
olmalıdır
Boru eşit bir şekilde
mükemmel bir daire
olarak genişletilmelidir.
Konik somunun
takıldığından emin olun.
Kontrol edin
[Yağ uygulayın]
Boru genişletmenin yalnızca iç
yüzeyine soğutma yağı uygulayın.
Dış yüzeye soğutma yağı
uygulamayın.
Aşırı torkla sıkmayı önlemek
için konik somuna soğutma
yağı uygulamayın.
Konik somunu
[Sık]
Tork anahtarı
Anahtar
Rakor
Konik somunu
Duvar
Yağmur
Herhangi bir boru genişletme
kapağı mevcut değilse, boru
genişletme kapağını bir
bantla kapatarak kiri ve suyu
dışarıda tutun.
Bir kapak
yerleştirdiğinizden
emin olun.
Boru Tipi, mm
(inç)
Tork, Nm/(ft-lb)
6,40 (1/4") 18 (13,3)
9,52 (3/8") 42 (31,0)
12,70 (1/2") 55 (40,6)
15,88 (5/8") 65 (48,0)
19,05 (3/4") 78 (57,6)
Ünite içi kabloları
Tahliye
hortumu
Sıvı tarafıGaz tarafı
Finiş bandı
Gaz borusu
Sıvı borusu
