9-8
BELANGRIJK
Belangrijke informatie met betrekking tot gebruikt koelmiddel
Dit product bevat gefluoreerde broeikasgassen.
Laat de gassen niet vrij in de atmosfeer.
Koelmiddeltype: R32
GWP
(1)
waarde: 675
(1)
GWP = Global Warming Potential
1 Vul in met onuitwisbare inkt,
A de koelmiddelvulling in de fabriek van het product.
B de extra hoeveelheid koelmiddel gevuld in het veld en
A + B de totale koelmiddelvulling
op het koelmiddel vullabel geleverd met het product.
Het ingevulde label moet worden nageleefd in de nabijheid van de productvulpoort (bijv. aan de binnenkant van de
onderhoudsklep).

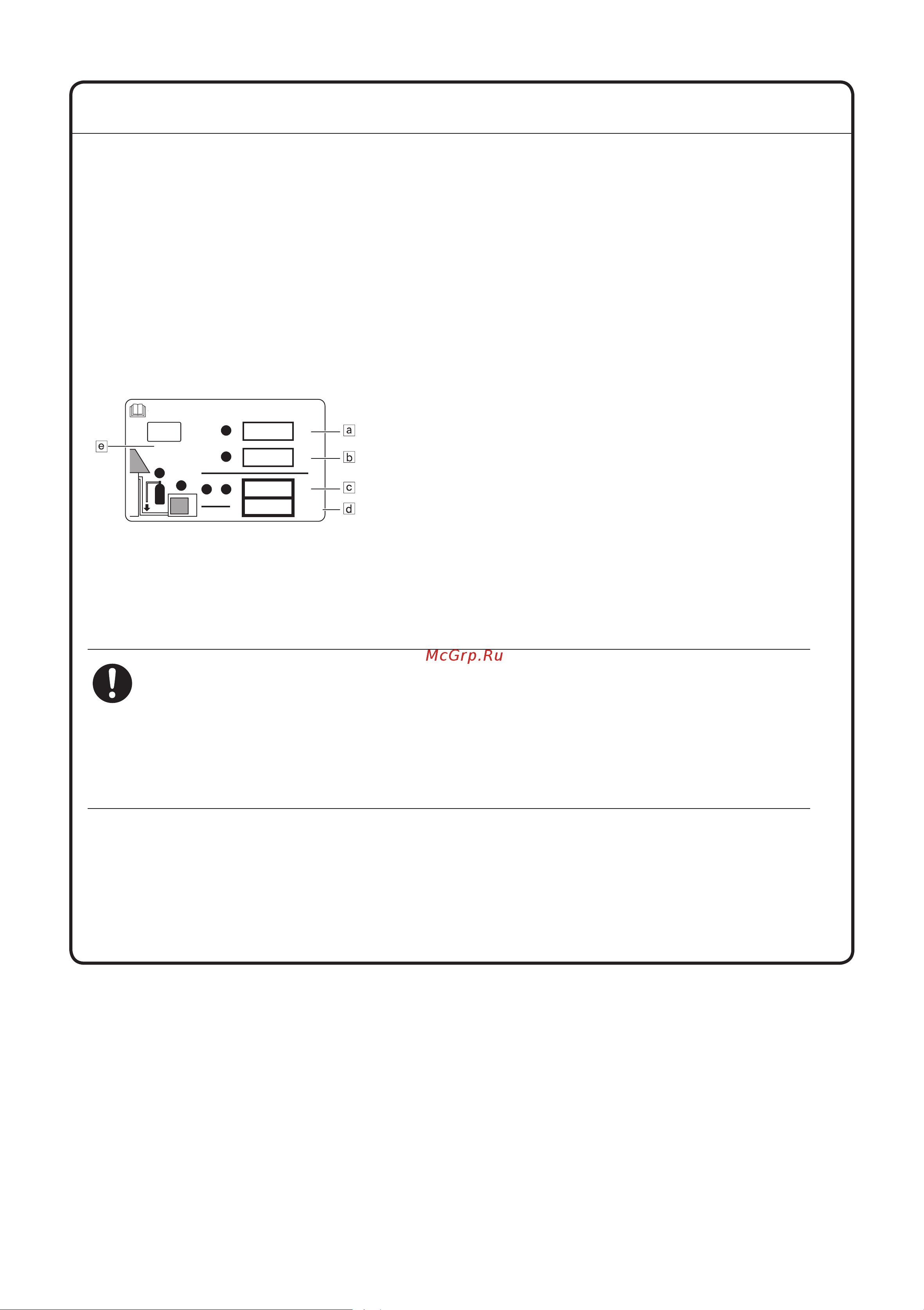

Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: 675
R32
a Fabriek koelmiddelvulling: zie unit naamplaat
b Extra koelmiddel vullinghoeveelheid
c Totale koelmiddelvulling
d Broeikasgas uitstoot van de totale koelmiddelvulling uitgedrukt als tonnen CO
2
-equivalent
e GWP = Global warming potential
OPMERKING
In Europa wordt de totale broeikasgas uitstoot van de totale koelmiddelvulling in het systeem
(uitgedrukt als tonnen CO
2
-equivalent) gebruikt om de onderhoudsintervallen vast te stellen.
Volg de van toepassing zijnde wetgeving.
Formule om de broeikasgas uitstoot te berekenen:
GWP-waarde van het koelmiddel x totale koelmiddelvulling [in kg]/1000
2 Bevestig het label aan de binnenkant van de buitenunit. Er is hiervoor een vast plek op de kabel diagramlabel.
Bevat gefluoreerde broeikasgassen
