3-9
Deutsch

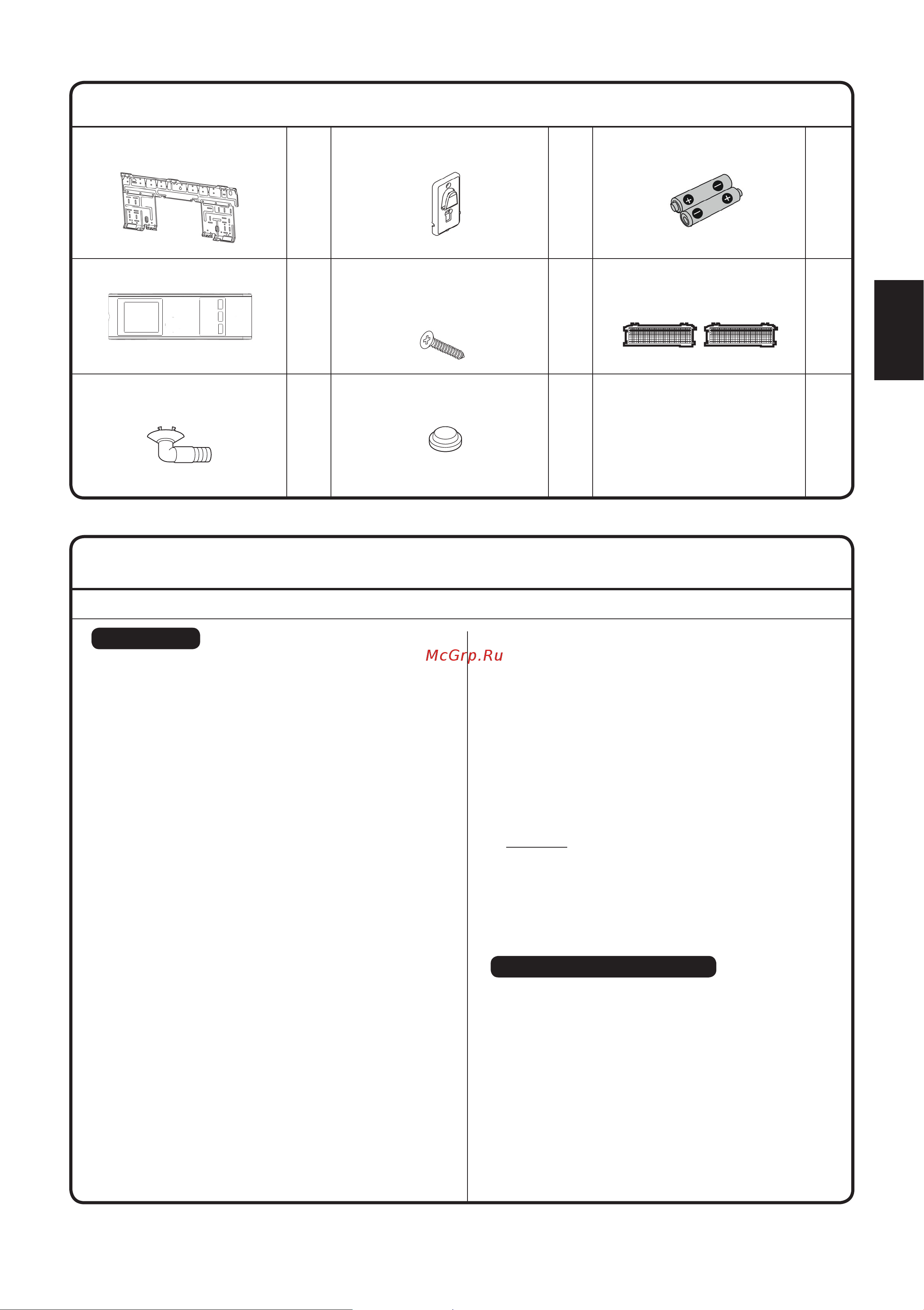

ZUBEHÖR
Montageplatte
1
Halter für die Fernbedienung
1
AAA-Trockenbatterien
2
Drahtlose Fernbedienung
$
Tō Tō
1
Befestigungsschrauben für
den Fernbedienungshalter,
M3 × 16L
2
Fotokatalytischer
Luftreinigungsfilter aus
Titanapatit
2
Ablaufstutzen
1
Ablaufschraube
1
Installationsanleitung
Bedienungshandbuch
1
1
*Nur für Wärmepumpenmodelle.
AUSWAHL DES INSTALLATIONSSTANDORTS
• Bevor Sie den Installationsstandort auswählen, holen Sie sich die Genehmigung des Benutzers ein.
Inneneinheit
Die Inneneinheit muss an einem Ort aufgestellt werden,
an welchem:
• Die Installationsbeschränkungen, die in der
Installationsanleitung für die Inneneinheit festgelegt
sind, erfüllt werden.
• Sowohl der Lufteinlass als auch der Auslass
eindeutige Pfade einhalten.
• Die Einheit nicht der direkten Sonneneinstrahlung
ausgesetzt wird.
• Die Einheit sich nicht in der Nähe von Wärme- oder
Dampfquellen befindet.
• Keine Quelle für Maschinenöldämpfe (dies kann
die Lebensdauer der Inneneinheit verkürzen)
vorhanden ist.
• Durch den Raum zirkulierende Kühlluft vorhanden ist.
• Die Einheit sich nicht in der Nähe von
Leuchtstofflampen mit elektronischer Zündung
(Wechselrichter- oder Schnellstart-Typ) befindet.
Dies kann den Wirkungsbereich der Fernbedienung
verkürzen.
• Die Einheit sich mindestens 1 Meter von
einem Fernsehgerät oder einem Radio entfernt
befindet (die Einheit kann ansonsten Bild- oder
Tonstörungen verursachen).
• In der empfohlenen Höhe (mehr als 2,7m) installiert
wird.
• Die Einheiten nicht in der Nähe an einer Tür
installiert werden.
• Keine Heizgeräte zu nah am Klimagerät oder in
einem Raum, in dem Mineralöl, Öldampf oder
Öldampf vorhanden ist betrieben werden. Dies
kann dazu führen, dass Kunststoffteile infolge
übermäßiger Hitze oder chemischer Reaktionen
schmelzen oder sich verformen.
• Für den Fall, dass das Gerät in der Küche
verwendet wird, sorgen Sie dafür, dass kein Mehl
in die Ansaugung der Einheit gelangen kann.
• Diese Einheit ist nicht für den Einsatz in
Fabrikumgebungen geeignet, in denen Schneidöl,
-Nebel oder Eisenpulver vorhanden sind oder die
Spannung stark schwankt.
• Keine Einheiten in Bereichen installiert werden, wie
z.B. heißen Quellen oder Ölraffinerien, in denen
Sulfidgase anzutreffen sind.
• Stellen Sie sicher, dass die Farbe der jeweiligen
Drähte der Außeneinheit mit jener für die
Anschlussmarkierungen übereinstimmt.
• WICHTIG : DIE KLIMAANLAGE DARF IN KEINEM
WASCHRAUM INSTALLIERT UND VERWENDET
WERDEN.
Verwenden Sie keine verbundenen und verdrillten
Kabel für die Stromversorgung.
Das Gerät ist nicht für den Einsatz in einer
explosionsgefährdeten Umgebung vorgesehen.
Drahtlose Fernbedienung
• Lassen Sie die Fernbedienung keiner direkten
Sonneneinstrahlung ausgesetzt sein (dies
behindert den Empfang von Signalen. die von der
Inneneinheit kommen).
• Schalten Sie gegebenenfalls alle
Leuchtstofflampen ein, die sich im Raum befinden,
und orten Sie die Stelle, an der die Signale der
Fernbedienung von der Inneneinheit (innerhalb von
7 Metern) ordnungsgemäß empfangen werden.
