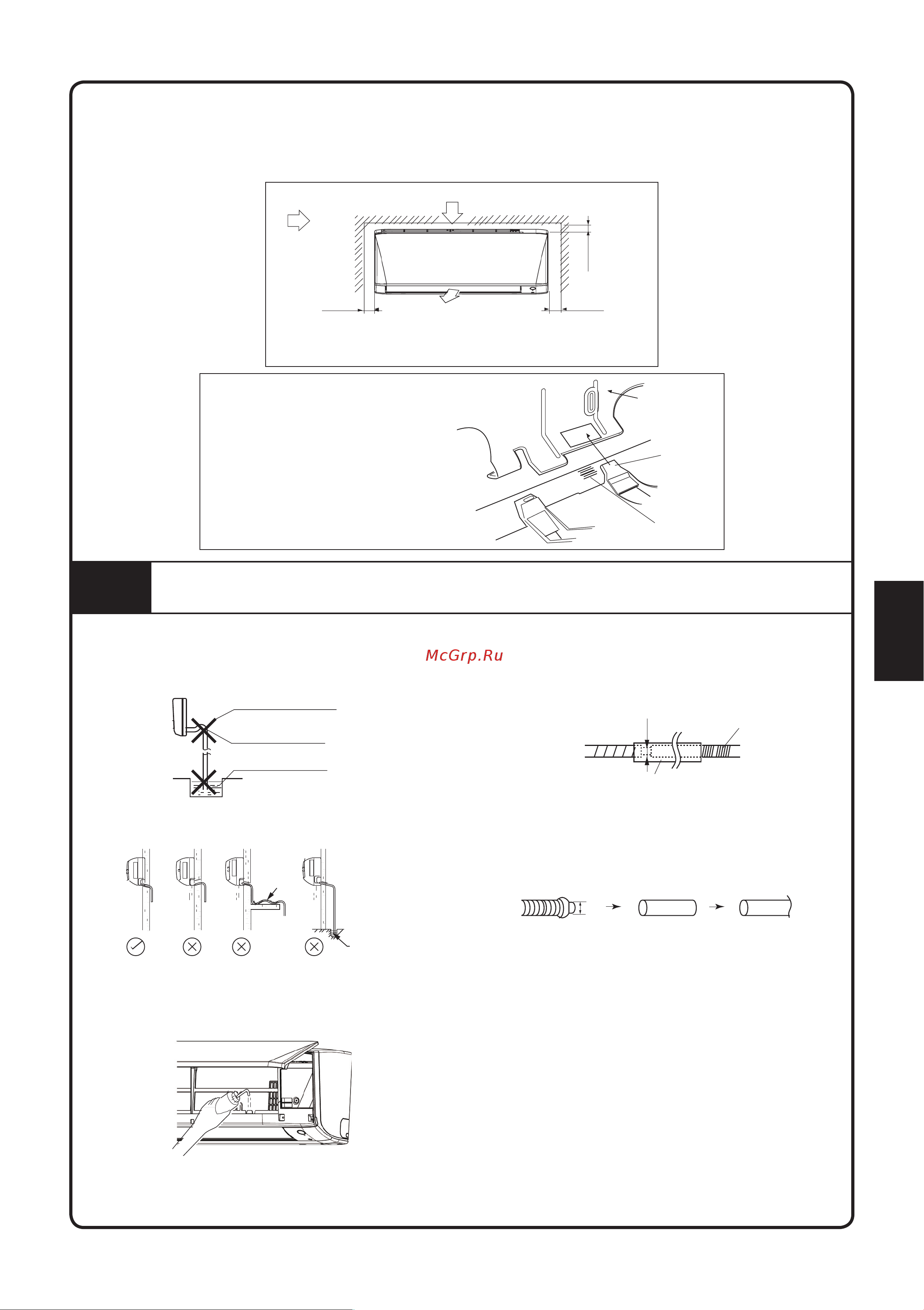

İç mekan ünitesi tahliye edilen soğuk hava ile geri dönen sıcak havanın kısa devresini önleyecek şekilde monte
edilmelidir. Lütfen resimde gösterilen kurulum açıklığına uyun. İç mekan ünitesini üzerine doğrudan güneş
ışığının geleceği bir yere yerleştirmeyin. Aynı zamanda, bu konuö boru yerleştirme ve tahlikye için uygun olmalı
ve kapılardan ve pencerelerden uzakta olmalıdır.
Geri Dönüş Havası
Gerekli alan
min. 50
min. 50
min. 55
(Bakım alanı) (Bakım alanı)
(Performans
için alan)
Hava
akışı (iç
mekan)
Tüm boyutlar mm türündedir
İç mekan ünitesi nasıl takılır
Taban çerçevesinin pençelerini
montaj levhasına geçirin.
İç mekan ünitesi nasıl çıkarılır.
İşaretli yerden yukarı itin (ön ızgaranın
alt kısmındaki) ve pençeleri serbest
bırakın.
Montaj
levhası
Pençe
İşaret (arka taraf)
Taban
çerçevesi
Ön ızgara
4
TAHLİYE BORULARI
Tahliye hortumunu aşağıda gösterildiği şekilde
bağlayın.
Tahliye hortumu aşağı
doğru eğimli olmalıdır.
Herhangi bir engel
olmamalıdır.
Hortumun ucunu
suya koymayın.
• Su Tahliyesi
Su
sızdırma
Su
sızdırma
Su
sızdırma
Su tutma
Tahliye
YanlışYanlışYanlışDoğru
Ucu suya
batırılmış
• Hava ltrelerini sökün ve suyun sorunsuz bir şekilde
akıp akmadığını kontrol etmek için tahliye tepsisine
biraz su doldurun.
Tahliye hortumunun uzatılması gerekirse ticari olarak
satılan bir uzatma hortumu tedarik edin. Uzatma
hortumunun iç mekan bölümünü termal olarak
yalıttığınızdan emin olun.
İç mekan ünitesi
tahliye hortumu
φ16
Uzatma tahliye hortumu
Isı yalıtım borusu
(saha beslemes)
Sert bir polivinil klorit boruyu (nominal çapı 16mm)
doğrudan iç mekan ünitesine gömülü boru
çalışmasıyla bağlanmış tahliye hortumuna bağlarken
ek olarak herhangi bir ticari olarak mevcut tahliye
soketini kullanın (nominal çap 16mm).
φ16
İç mekan
ünitesiyle
tedarik edilen
tahliye hortumu
Soket (nominal
çap 16mm)
Polivinil boru
(çap 16mm)
