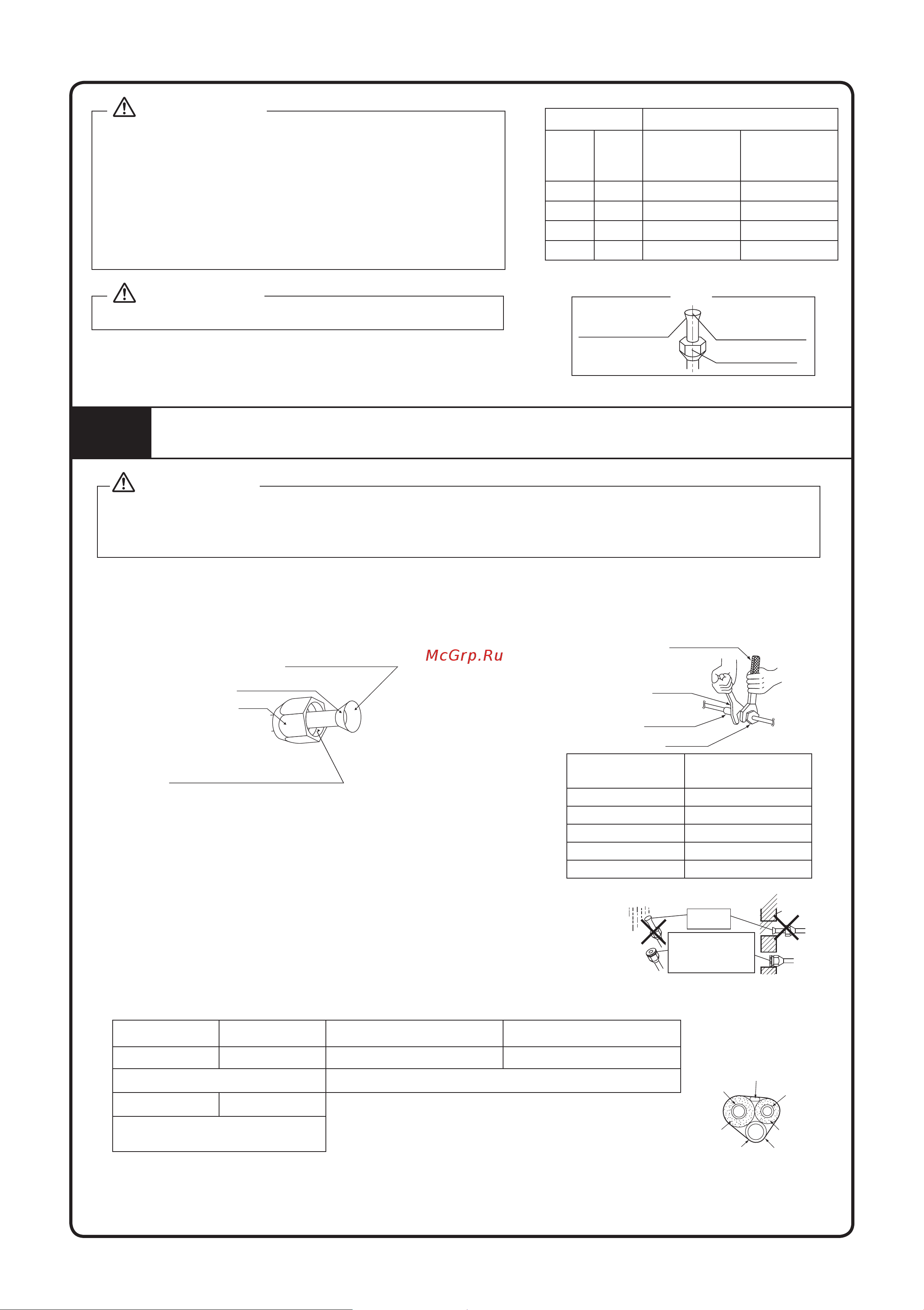

Daikin ATXC60B/ARXC60B 104366 [300/320] Instalacja chłodnicza
![Daikin ATXC25BV1B [300/320] Instalacja chłodnicza](/views2/1784654/page300/bg12c.png)
11-18
• Nie stosować oleju mineralnego na rozszerzoną część.
• Nie dopuścić do przedostania się oleju mineralnego do systemu,
ponieważ mogłoby to zmniejszyć trwałość urządzeń.
• Nigdy nie używać rur, które były używane do poprzedniej instalacji.
• Używać wyłącznie części dostarczonych z urządzeniem.
• Aby zagwarantować trwałość urządzenia na R32, nigdy nie
instalować na nim osuszacza.
• Materiał suszący może się rozpuścić i uszkodzić system.
• Niepełne rozszerzenie może doprowadzić do wycieku gazowego
czynnika chłodniczego.
OSTRZEŻENIE
Nie używać ponownie złączy, które już wcześniej były używane.
PRZESTROGA
4
INSTALACJA CHŁODNICZA
1) Użyć nakrętki kielichowej przymocowanej do głównego urządzenia. (Aby uniknąć pęknięcia nakrętki kielichowej z powodu starzenia się).
2) Aby zapobiec wyciekowi gazu, stosować olej chłodniczy wyłącznie na powierzchni wewnętrznej rozszerzenia. (Używać oleju chłodniczego do R32).
3) Użyć kluczy dynamometrycznych podczas dokręcania nakrętek kielichowych, aby zapobiec uszkodzeniu nakrętek kielichowych i wyciekowi gazu.
PRZESTROGA
Wyrównać środki obydwu rozszerzeń i dokręcić nakrętki kielichowe ręcznie o 3 lub 4 obroty. Następnie dokręcić je do
końca za pomocą kluczy dynamometrycznych.
1. Środki ostrożności dotyczące postępowania z rurą
1) Zabezpieczyć koniec otworu rury przez kurzem i wilgocią.
2) Wszystkie zgięcia rurowe muszą być możliwie najłagodniejsze.
Do wyginania użyć giętarki.
2. Wybór materiałów miedzianych i izolacji cieplnej
Gdy stosowane są dostępne w sprzedaży rury miedziane i łączniki,
należy przestrzegać poniższych zasad:
1) Materiał izolacyjny: pianka polietylenowa
Wskaźnik wymiany ciepła: 0,041 do 0,052W/mK (0,035 do 0,045kcal/(mh •˚C)
Temperatura na powierzchni rury gazowego czynnika chłodniczego osiąga
maksymalnie 110˚C.
Wybrać materiały izolacji cieplnej, które wytrzymają taką temperaturę.
2) Zaizolować rury gazowe i cieczy i zapewnić wymiary izolacji podane poniżej.
Strona gazu Strona cieczy Izolacja cieplna rury gazowej Izolacja cieplna rury cieczy
Śr. zew. 12,7mm Śr. zew. 6,4mm Śr. wew. 14-16mm Śr. wew. 8-10mm
Minimalny promień zagięcia Grubość 10mm min.
40mm lub więcej 30mm lub więcej
Grubość 0,8mm
(C1220T-O)
3) Użyć oddzielnych rur termoizolacyjnych do rur gazowego i ciekłego czynnika chłodniczego.
Śr. rury, D A (mm)
Cal
mm
Imperialny
(Typ nakrętki
skrzydełkowej)
Sztywny
(Typ sprzęgła)
1/4" 6,40 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88
2,2 1,7
Powierzchnia wewnętrzna
rozszerzenia musi być
bez wad
Koniec rury musi być
równomiernie rozszerzony
w idealnym kole.
Upewnić się, że nakrętka
kielichowa jest zamontowana.
Kontrola
[Stosowanie oleju]
Posmarować wewnętrzną powierzchnię
rozszerzenia olejem chłodniczym.
Nie stosować oleju chłodniczego
na zewnętrzną powierzchnię.
Nie stosować oleju chłodniczego na
nakrętkę kielichową, aby uniknąć
dokręcenia nadmiernym momentem.
Nakrętka kielichowa
[Dokręcenie]
Klucz dynamometryczny
Klucz płaski
Złączka rurowa
Nakrętka kielichowa
Jednostki
naścienne
Deszcz
Pamiętać
o nasadce.
Jeżeli nie ma nasadki na
rozszerzenie, przykryć rozszerzenie
taśmą, aby zabezpieczyć przed
brudem i wodą.
Wielkość rury, mm
(cale)
Moment dokręcenia,
Nm / (stopa-funt)
6,40 (1/4") 18 (13,3)
9,52 (3/8") 42 (31,0)
12,70 (1/2") 55 (40,6)
15,88 (5/8") 65 (48,0)
19,05 (3/4") 78 (57,6)
Przewód łączący
Przewód
spustowy
Izolacja rury
cieczy
Izolacja rury
gazowej
Taśma wykończająca
Rura gazu
Rura cieczy
