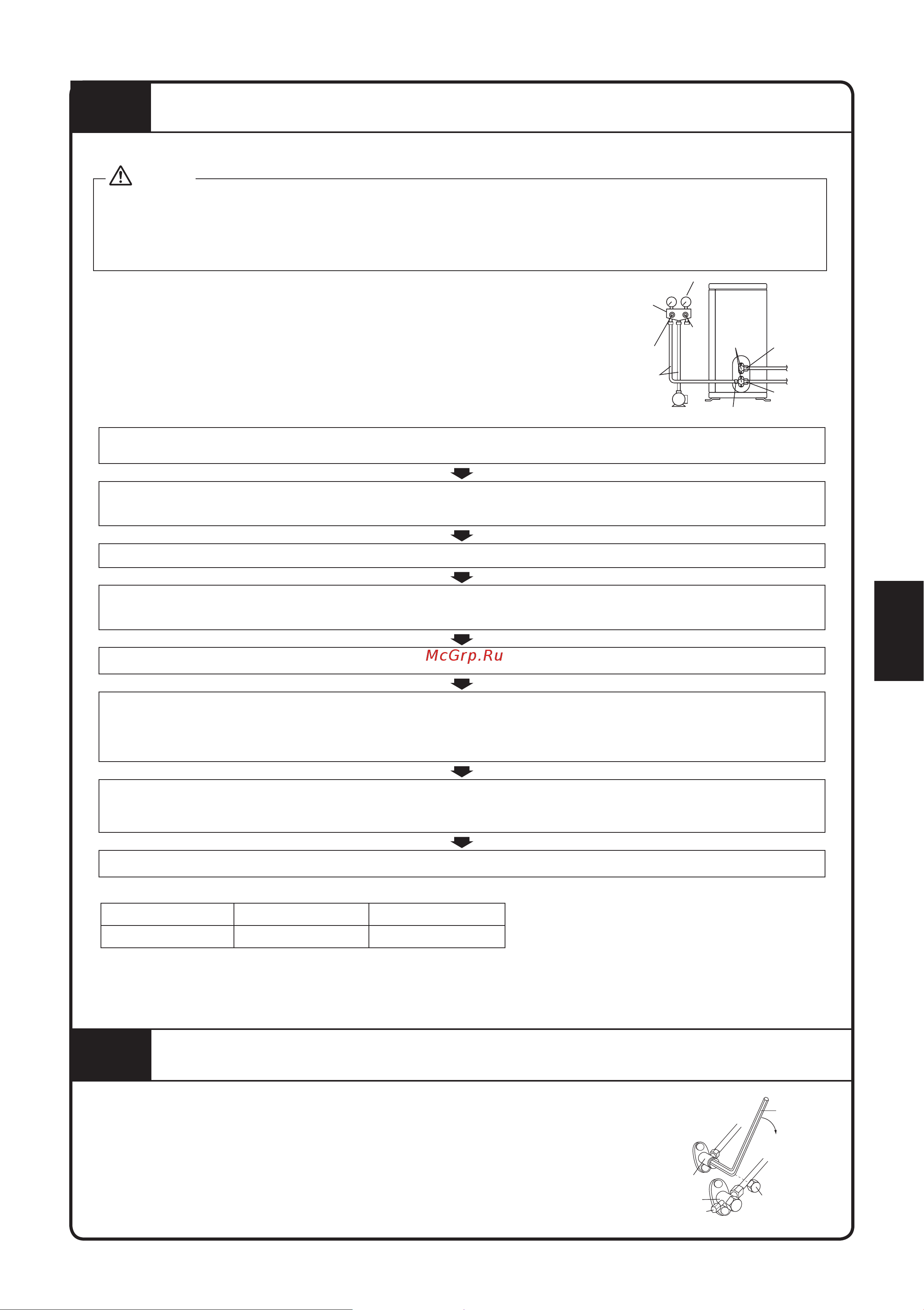

6-19
Türkçe
• Boru işi tamamlandığında havayı çıkarmak ve gaz sızıntısı olup olmadığını kontrol etmek zorunludur.
1) Belirtilen soğutma maddesi (R32) dışında herhangi bir maddeyi soğutma maddesi döngüsüne karıştırmayın.
2) Soğutma gazı sızıntısı oluştuğunda odayı mümkün olduğunca kısa sürede ve mümkün olduğunca fazla havalandırın.
3) Diğer soğutma maddeleri gibi R32 de her zaman geri dönüştürülmelidir ve asla doğrudan çevreye salınmamalıdır.
4) R32 için özel bir vakumlu pompa kullanın. Aynı vakumlu pompayı farklı soğutma maddeleri için kullanmak vakum pompasına veya üniteye
zarar verebilir.
UYARI
• İlave soğutma maddesi kullanılıyorsa, vakumlu bir pompa kullanarak
hava boşaltma işlemini soğutma borularından ve iç mekan ünitesinden
gerçekleştirin ve sonra ek soğutma maddesini doldurun.
• Kesme valfi çubuğunu çalıştırmak için altıgen bir anahtar (4mm)
kullanın.
• Tüm soğutma borusu bağlantıları belirtilen sıkma torkuna kadar bir tork
anahtarıyla sıkılmalıdır.
Basınç ölçer
Valf
kapakları
Sıvı
kesme
valfi
Gaz kesme
valfi
Vakumlu pompa servis portu
Yüksek
basınç
valfi
Düşük basınç
valfi
Doldurma
hortumları
Birleşik basınç
ölçer
Ölçek
manifoldu
1) Doldurma hortumunun çıkıntılı tarafını (ölçek manifoldundan gelen tarafını) gaz kesme valfinin servis kısmına
bağlayın.
2) Ölçek manifoldunun düşük basınç valfini (Lo) tamamen açın ve yüksek basınç valfini (Hi) tamamen kapatın.
(Yüksek basınç valfinin daha sonra çalıştırılması gerekmez.)
3)
Vakumlu pompalama yapın ve bileşim basıncı ölçeğinin - 0,1MPa (- 760mmHg)*
1
değerini okuduğundan emin olun.
4) Ölçek manifoldunun düşük basınç valfini (Lo) kapatın ve vakumlu pompayı durdurun. (Birkaç dakika bu
durumda tutarak, bileşen basıncı ölçerin ibresinin geri salınmadığından emin olun.)*
2
.
5) Sıvı kesme valfinden ve gaz kesme valfinden kapakları çıkarın.
6) Valfi açmak için altıgen bir anahtarla sıvı kesme valfinin çubuğunu 90 derece saat yönünün tersine çevirin.
5 saniye sonra kapatın ve gaz sızıntısına karşı kontrol edin. Sabunlu su kullanarak iç mekan ünitesinin
genişletilen borusundan ve dış mekan ünitesinin genişletilen borusundan ve valf çubuklarından gaz sızıntısı
olup olmadığını kontrol edin. Kontrol tamamlandıktan sonra tüm sabunlu suyu silin.
7) Doldurma hortumunu gaz kesme valfinin servis portundan çıkarın ve sonra sıvı ve gaz kesme valflerini
tamamen açın.
(Calf çubuğunu durduğu noktadan ileriye zorlamayın.)
8) Valf kapaklarını ve sıvı ve gaz kesme valflerinin servis portu kapaklarını belirtilen torklarda bir tork anahtarı ile sıkın.
*1. Boru uzunluğuna göre vakumlu pompa çalışma süresi
Boru uzunluğu 15 metreye kadar 15 metreden fazla
Çalışma süresi 10 dakikadan az değil 15 dakikadan az değil
*2. Birleşik basınç ölçerin ibresi geri kayarsa, soğutma maddesinde su içeriği veya gevşek hortum bağlantısı bulunabilir.
Tüm boru bağlantılarını kontrol edin ve gerektiği şekilde somunları tekrar sıkın, sonra adım 2’den 4’e kadar tekrar edin.
6
AŞAĞI POMPALAMA İŞLEMİ
Çevreyi korumak için üniteyi yeniden konumlandırırken veya bertaraf ederken aşağı pompalama
yaptığınızdan emin olun.
1) Sıvı kesme valfinden ve gaz kesme valfinden valf kapaklarını çıkarın.
2) Zorla soğutma işlemini gerçekleştirin.
3) Beş ile on dakika bir süre sonrasında, sıvı kesme valfini bir altıgen anahtarla kapatın.
4) İki veya üç dakika sonra gaz durdurma valfini kapatın ve zorla soğutmayı durdurun.
5
HAVAYI ÇIKARMAK VE GAZ SIZINTISINI KONTROL ETMEK
Altıgen
anahtar
Kapat
Valf kapağı
Servis portu
Gaz kesme valfi
Sıvı kesme valfi
