18

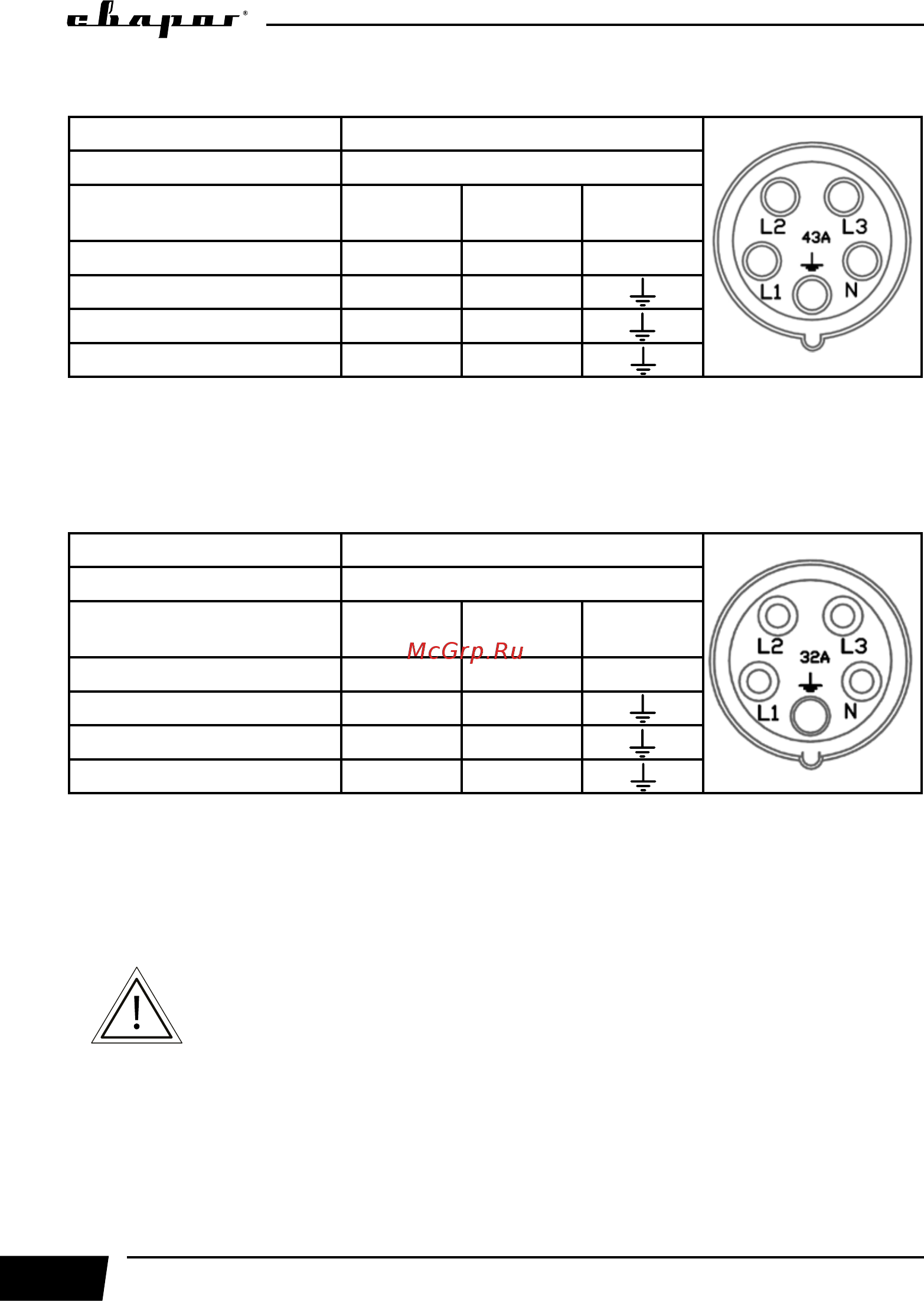

Таблица 8.2. Пример подключения к питающей сети 380 В.
Напряжение питающей сети 380 В
Сила тока 200 А
Сетевой кабель Синий
Коричневый
Желто-
зеленый
Обозначение Фаза Ноль Заземление
Подключение №1 L1 N
Подключение №2 L2 N
Подключение №3 L3 N
Используется при сетевом подключении 380 В с максимальной силой тока 200 А.
Для высокой производительности.
Таблица 8.3. Пример подключения к питающей сети 380 В.
Напряжение питающей сети 380 В
Сила тока 250 А
Сетевой кабель Синий
Коричневый
Желто-
зеленый
Обозначение Фаза Фаза Заземление
Подключение №1 L1 L2
Подключение №2 L2 L3
Подключение №3 L3 L1
Используется при сетевом подключении 380 В с максимальной силой тока 250 А.
Для высокой производительности.
Перед подключением оборудования проверьте соответствие электрической сети, при
необходимости проведите соответствующую модернизацию.
Подключение сварочного аппарата к электрической сети может
выполняться только квалифицированным электриком. Монтаж
должен выполняться в соответствии с действующими национальными
правилами установки электрооборудования и местными нормативными
требованиями.
2. На передней панели сварочного аппарата имеется два панельных разъема: «+» и «-».
Для плотного закрепления кабеля с электрододержателем и кабеля с клеммой заземления в
разъемах необходимо вставить силовой наконечник с соответствующим кабелем в панель-
ный разъем до упора и повернуть его по часовой стрелке до упора.
