Сварог ARC 250D REAL Z226 95994 [29/60] Выбор покрытого электрода и режимов сварки
![Сварог ARC 250D REAL Z226 95994 [29/60] Выбор покрытого электрода и режимов сварки](/views2/1640316/page29/bg1d.png)
29
ARC 250 D (Z226)

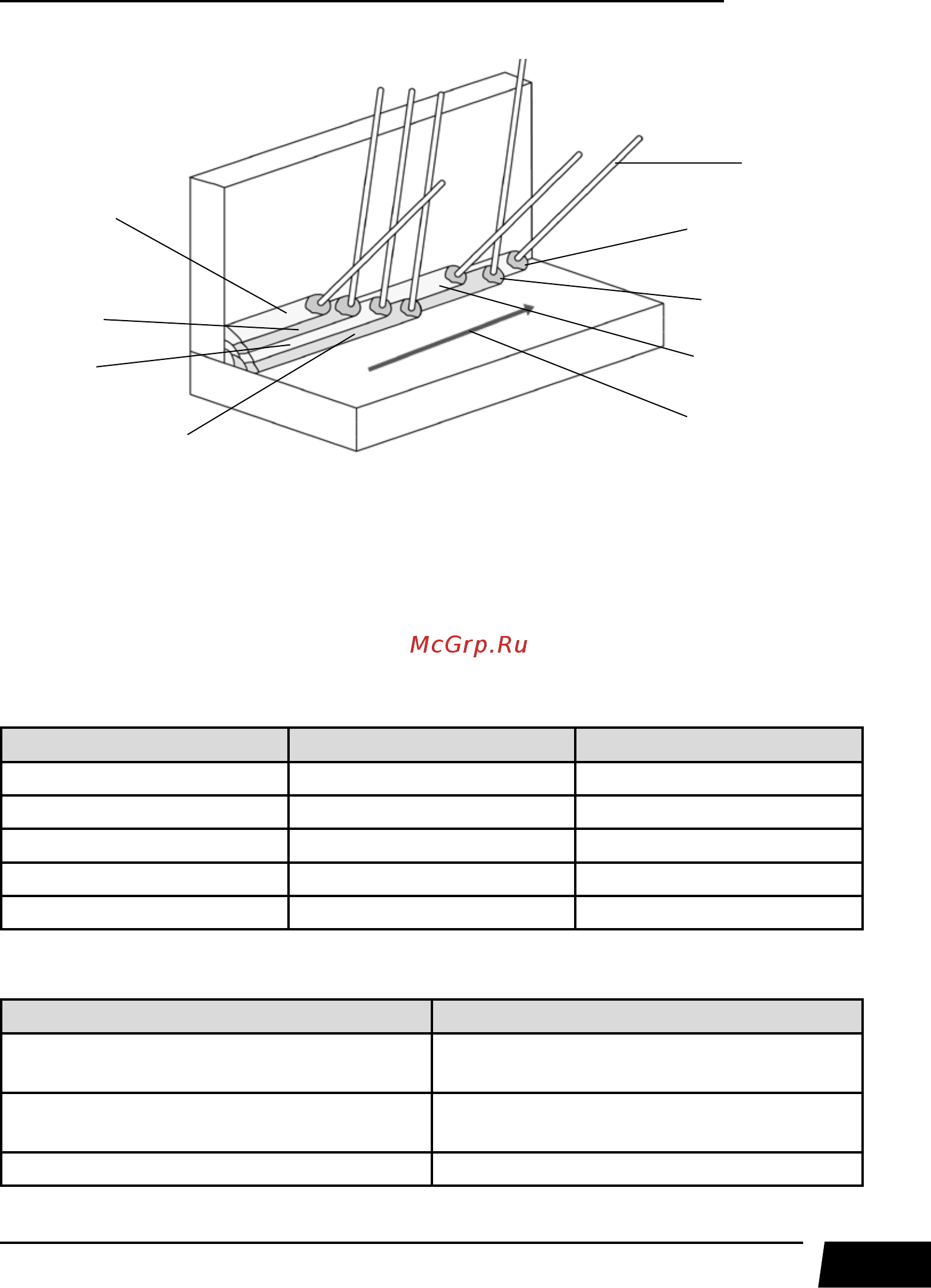

Рис. 9.9. Пример выполнения сварочных швов.
1) 1-й проход. 2) 2-й проход. 3) 3-й проход. 4) 4-й проход. 5) 5-й проход. 6) 6-й проход.
7) 7-й проход. 8) Направление сварки. 9) Покрытый электрод.
9.6. ВЫБОР ПОКРЫТОГО ЭЛЕКТРОДА И РЕЖИМОВ СВАРКИ
Зависимость силы сварочного тока от диаметра электрода и толщины свариваемого ме-
талла при сварке в нижнем положении показана в таблице 9.2.
Таблица 9.2. Сводная таблица зависимостей при ММА сварке
Диаметр электрода, мм Сварочный ток, А Толщина металла, мм
1,5 25 – 40 1 – 2
2 60 – 70 3 – 5
3 90 – 140 3 – 5
4 160 – 200 4 – 10
5 180 – 250 10 – 15
Таблица 9.3. Рекомендации по выбору электродов.
Металл Марка электрода
Углеродистые, конструкционные и
низколегированные стали
АНО-4, МР-3, АНО-6, ОК 46, ОЗС-12,
(УОНИИ-13/55) и т. д.
Нержавеющие стали 12Х18Н10, 12Х17 и т. д.
аустенитного класса
ЦТ-15, ЦЛ-11, ЦЛ-15, ОЗЛ-6, ОЗЛ-8 и т. д.
Алюминий и его сплавы ОЗА-1, ОЗА-2
Данные рекомендации носят ознакомительный характер.
1
2
3
4
5
8
9
6
7
