Сварог ARC 250D REAL Z226 95994 [35/60] Горелка для аргонодуговой сварки
![Сварог ARC 250D REAL Z226 95994 [35/60] Горелка для аргонодуговой сварки](/views2/1640316/page35/bg23.png)
35
ARC 250 D (Z226)
12.2. ГОРЕЛКА ДЛЯ АРГОНОДУГОВОЙ СВАРКИ
Для работы с аппаратом в TIG Lift режиме понадобится предназначенная для этого горел-
ка. (См. рис. 12.3).
Таблица 12.1. Вентильные горелки для аргонодуговой сварки.
Наименование Длина, м Артикул
Продолжительность
включения.
DC 35%, А
TECH TS 9V
4 IOS9906
110
8 IOS9306
TECH TS 17V
4 ION9906
1408 ION9306
TECH TS 17VF 4 ION9506
TECH TS 26V
4 IOC9906
1808 IOC9306
TECH TS 26VF 4 IOC9506
V – обозначение вентильной горелки, F – гибкая головка

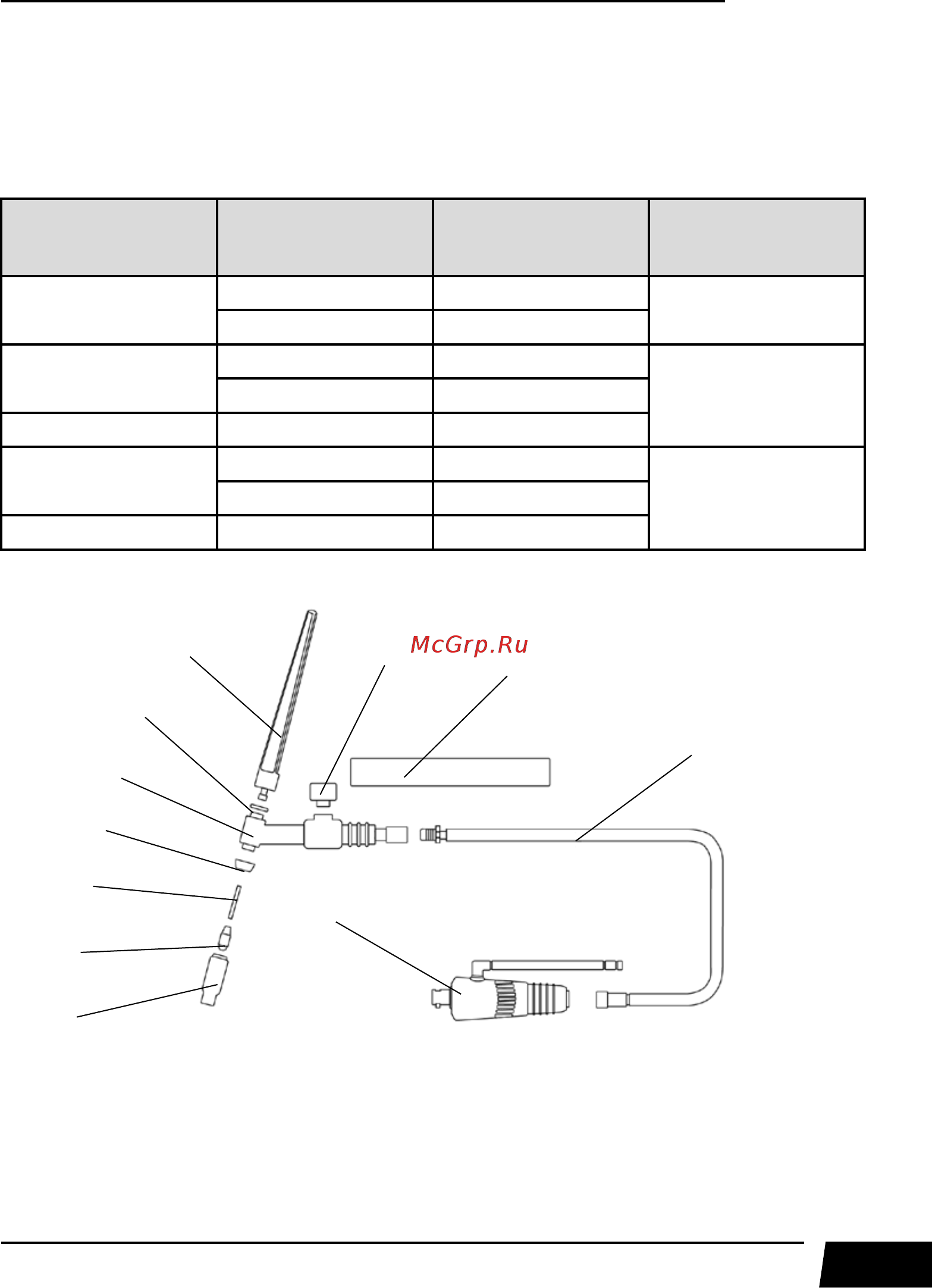

Рис. 12.3. Схема вентильной горелки для аргонодуговой сварки.
1) Заглушка. 2) Уплотнительное кольцо. 3) Головка горелки. 4) Кольцо.
5) Цанга. 6) Держатель цанги. 7) Сопло. 8) Вентиль. 9) Рукоятка. 10) Шлейф.
11) Кабельная вилка 35-50+б/р (арт. ISQ0030).
1
8
9
10
11
2
3
4
5
6
7
