31
ARC 250 D (Z226)
11. ПОДГОТОВКА АППАРАТА ДЛЯ TIG LIFT СВАРКИ
Схема подключения аппарата для TIG Lift сварки показана на рисунке 11.1.

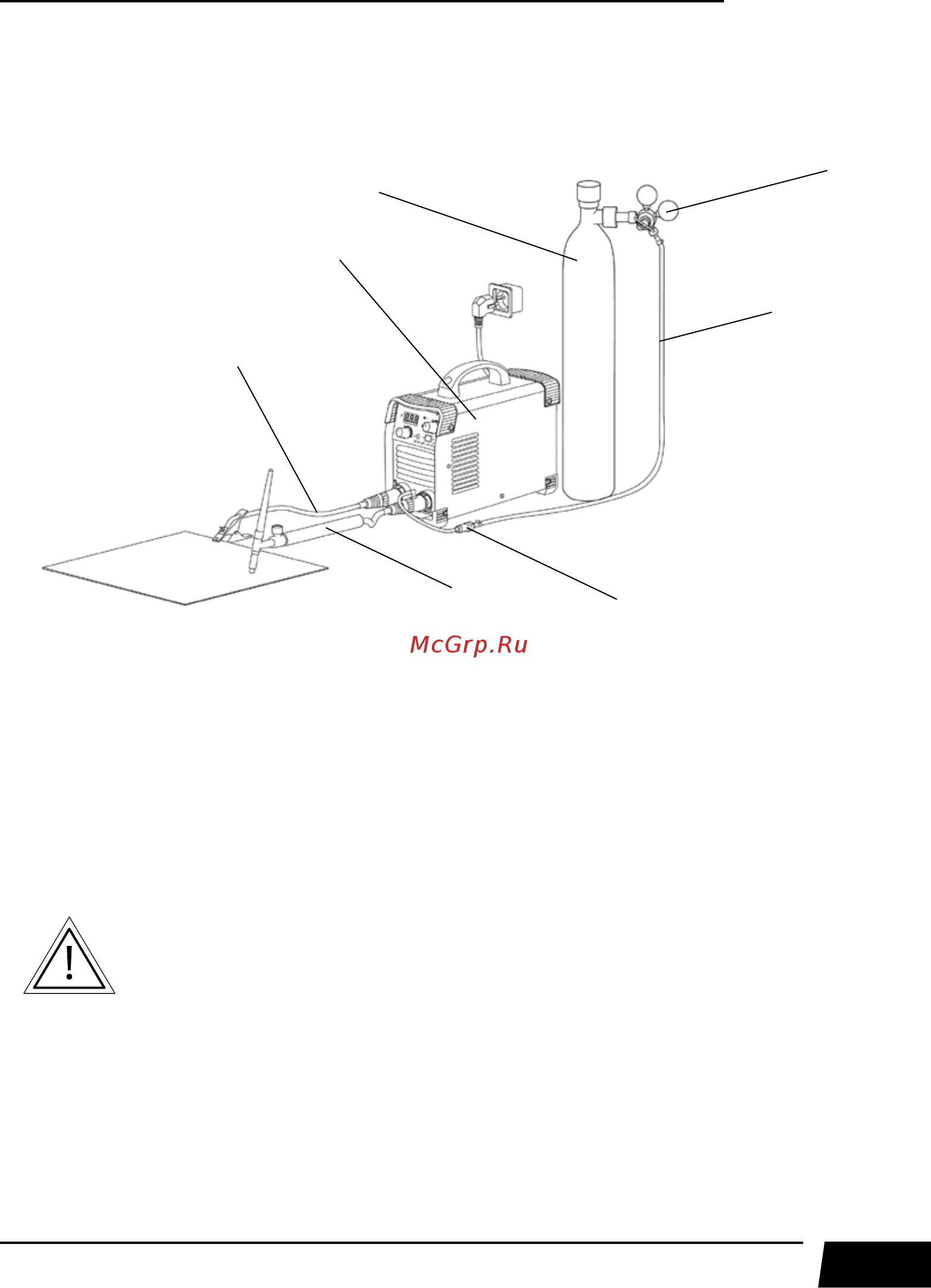

Рис. 11.1. Схема подключения оборудования.
1. Клемма заземления. 2. Сварочный аппарат. 3. Баллон с газом (Аргон). 4. Редуктор.
5. Газовый шланг. 6. Быстросъемное соединение. 7. Вентильная горелка.
1. Подключите аппарат к электрической сети (См. таблицы 8.1, 8.2, 8.3).
2. На передней панели сварочного аппарата имеется два панельных разъема: «+» и «-».
Подключите вентильную горелку для аргонодуговой сварки в разъем «-», а клемму заземле-
ния подключите в разъем «+» (См. рис. 11.1).
При неплотном подсоединении кабелей возможны выгорания
панельных розеток и выход из строя источника питания.
3. Подсоедините газовый шланг к газовому разъему вентильной горелки. Используйте
быстросъемное соединение (См. таблицу 11.1) и к газовому редуктору, присоединенному к
баллону.
При подключении баллон и редуктор должны быть закрыты. Система газоснабжения,
состоящая из газового баллона, редуктора и газового шланга, должна иметь плотные соеди-
нения (используйте винтовые хомуты), чтобы обеспечить надежную подачу газа и защиту
сварочного шва.
1
2
4
3
6
7
5
