49
ARC 250 D (Z226)

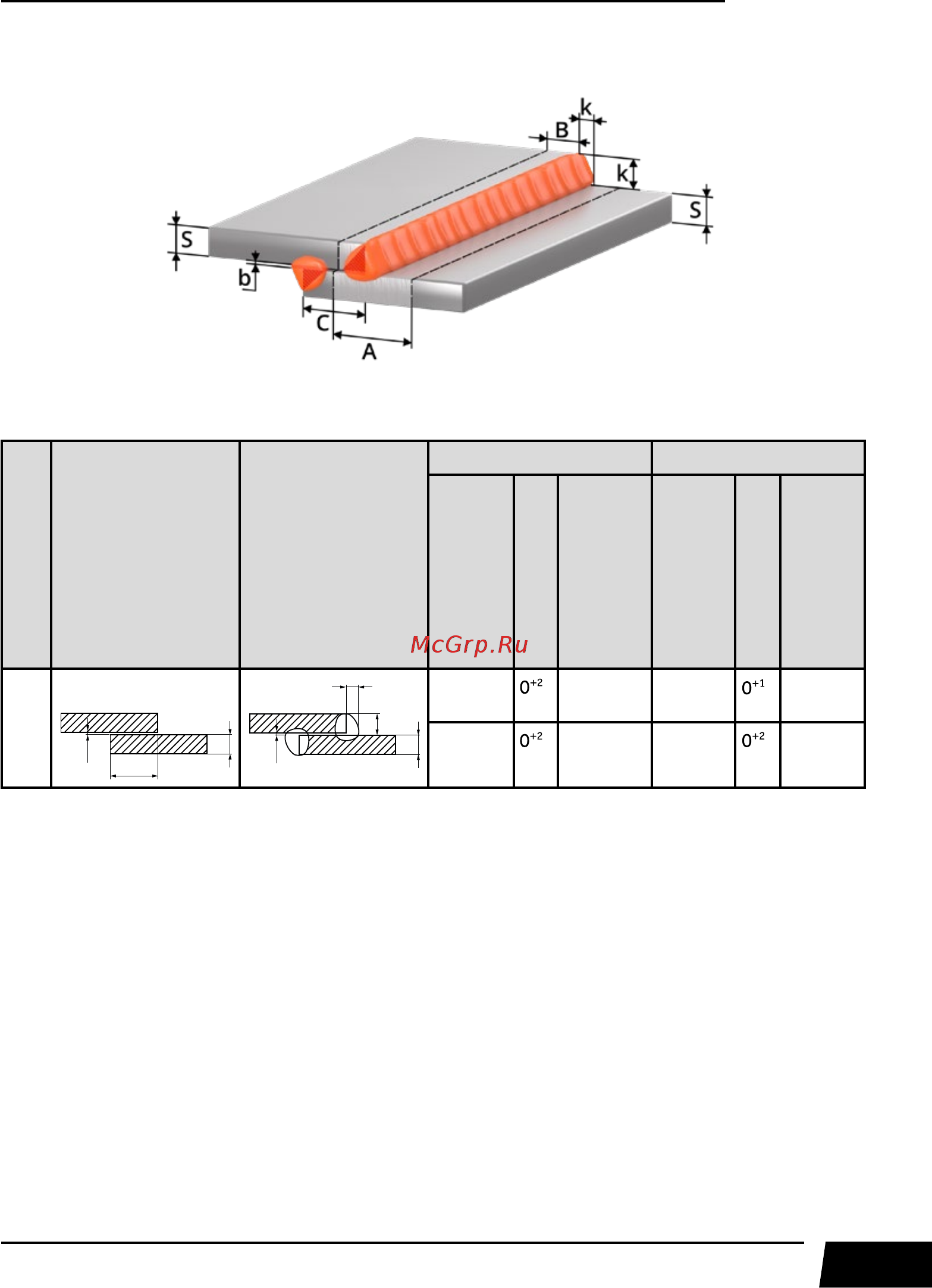

Рис. 13.5. Пример нахлесточного соединения.
№
Подготовка
кромок
Сварной шов
Для MMA сварки Для MIG/MAG сварки
Толщина
свариваемого
металла S, мм
Зазор b, мм
Смещение
пластин C, мм
Толщина
свариваемого
металла S, мм
Зазор b, мм
Смещение
пластин C, мм
Н1
s
с
b
s
k
k
b
2,0-10,0 3,0-40,0 0,8-10,0 3,0-40,0
10 и
более
12 и
более
10 и
более
40 и
более
b (зазор) – кратчайшее расстояние между кромками собранных для сварки деталей.
k (катет углового шва) – кратчайшее расстояние от поверхности одной из свариваемых
частей до границы углового шва на поверхности второй свариваемой части.
g (высота усиления) – наибольшее расстояние от гипотенузы катета до поверхности лицевого шва.
h (глубина проплавления) – расстояние без высоты усиления шва между гипотенузой
катета и корнем соединения.
А (зона очистки до сварки) = S+2К+20
В (зона очистки до сварки) = К+10
А
2
(зона очистки до сварки) = е+20
е (ширина шва) – наибольшее расстояние сварного шва от одной свариваемой кромки до другой.
S – толщина основного металла.
c – расстояние от одной свариваемой кромки до другой.
Сварные соединения согласно ГОСТ 5264-80. Ручная дуговая сварка покрытым электро-
дом (ММА), ГОСТ 14771-76. Дуговая сварка в защитном газе (MIG/MAG, TIG).
Данные рекомендации носят ознакомительный характер.
