38

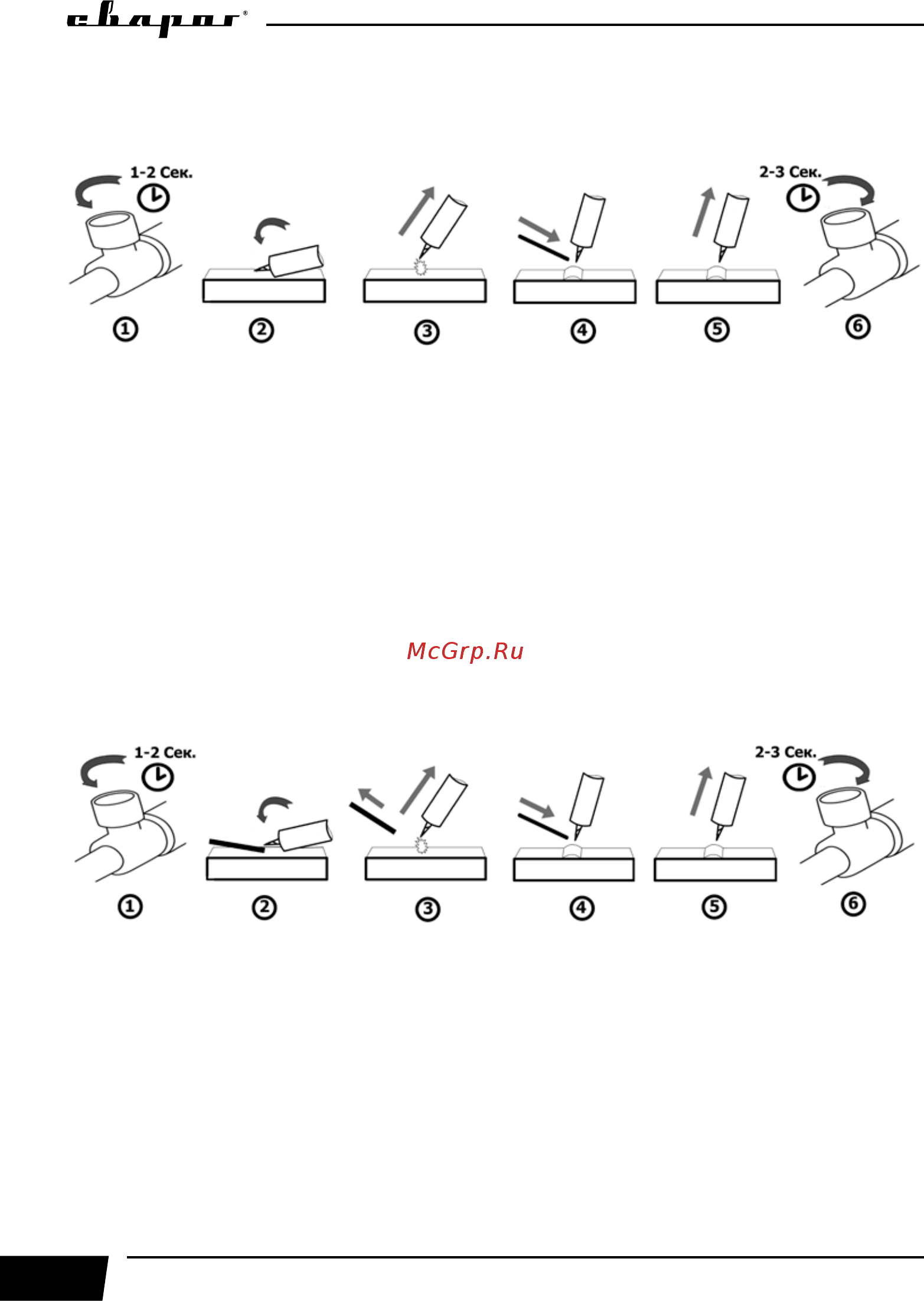

Способ поджига от сопла горелки – наиболее простой способ поджига сварочной дуги
при TIG Lift сварке.
Рис. 12.8. Поджиг дуги от сопла горелки.
1. Откройте вентиль на горелке, продуйте защитным газом тракт горелки.
2. Наклоните горелку, дотроньтесь соплом до свариваемого изделия. Резким движением до-
троньтесь кончиком электрода до изделия.
3. Отведите горелку вверх до появления сварочной дуги.
4. Наклоните горелку и подайте присадочный пруток.
5. Для окончания процесса сварки резко отведите горелку вверх.
6. Для защиты сварочного шва подождите некоторое время, закройте вентиль на горелке.
Способ поджига от присадочного прутка используется, если предъявляются повышен-
ные требования к качеству сварного шва.
Рис. 12.9. Поджиг дуги от присадочного прутка.
1. Откройте вентиль на горелке, продуйте защитным газом тракт горелки.
2. Подведите присадочный пруток и кончик электрода к зоне розжига, дотроньтесь кончиком
электрода до прутка.
3. Резким движением отведите пруток в сторону, а горелку – вверх до появления сварочной
дуги.
4. Наклоните горелку и подайте присадочный пруток.
5. Для окончания процесса сварки резко отведите горелку вверх.
6. Для защиты сварочного шва подождите некоторое время, закройте вентиль на горелке.
