40
При наплавке валиков горизонтальных швов в нижнем положении присадочной про-
волокой придают поступательные движения. Это надо делать так, чтобы металл равными
порциями поступал в сварочную ванну. (См. рис. 12.12).
Не рекомендуется прекращать сварку удлинением дуги, отводя горелку. Это ухудшает
газовую защиту шва.

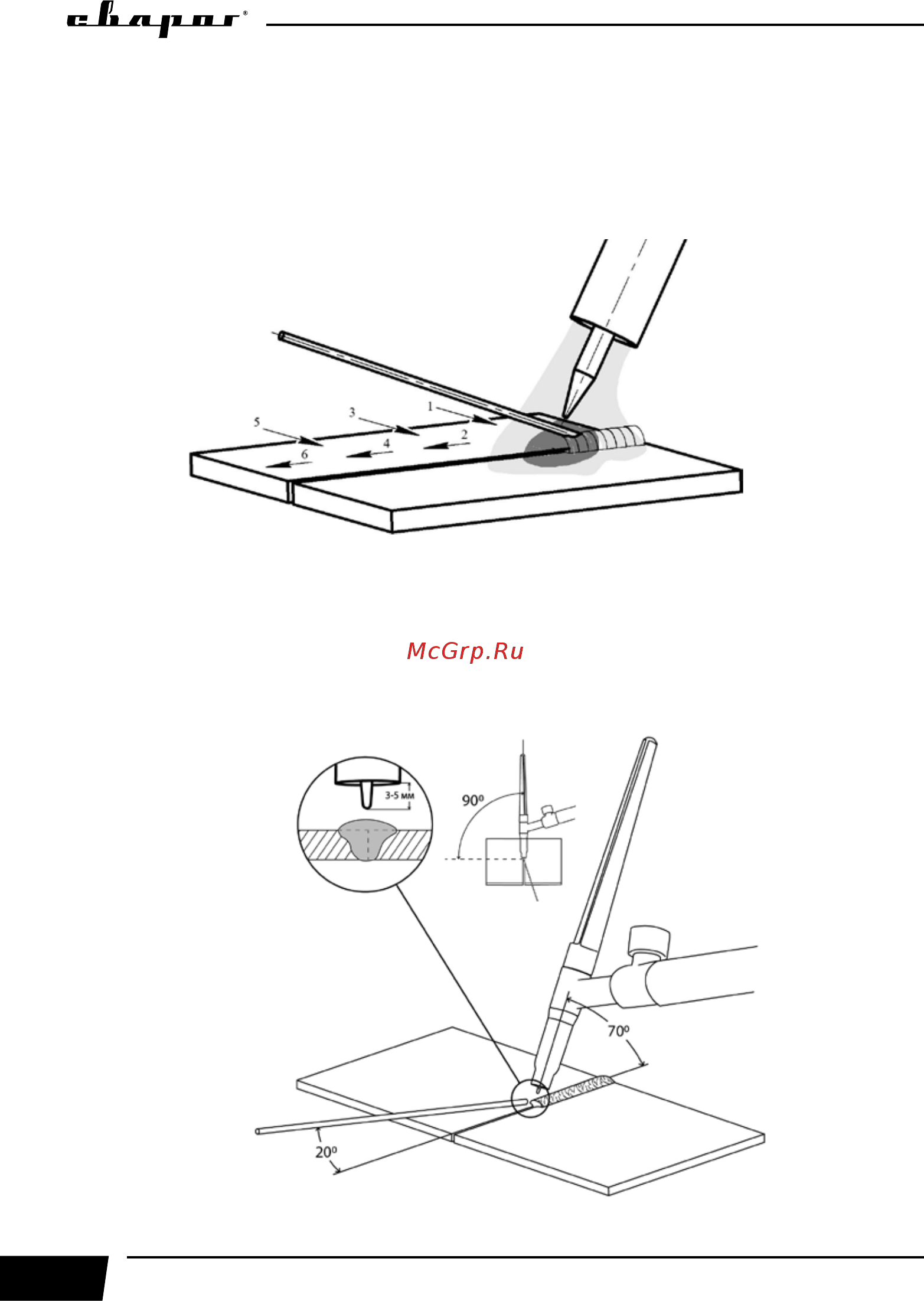

Рис. 12.12. Пример манипуляции присадочной проволокой при TIG сварке.
12.6. ТЕХНИКА СВАРКИ
На рисунке 12.13 показан пример выполнения стыкового соединения в нижнем положе-
нии (См. раздел 13 «ВЫБОР РАЗДЕЛКИ КРОМОК»).
Рис. 12.13. Стыковое соединение.
