41
ARC 250 D (Z226)

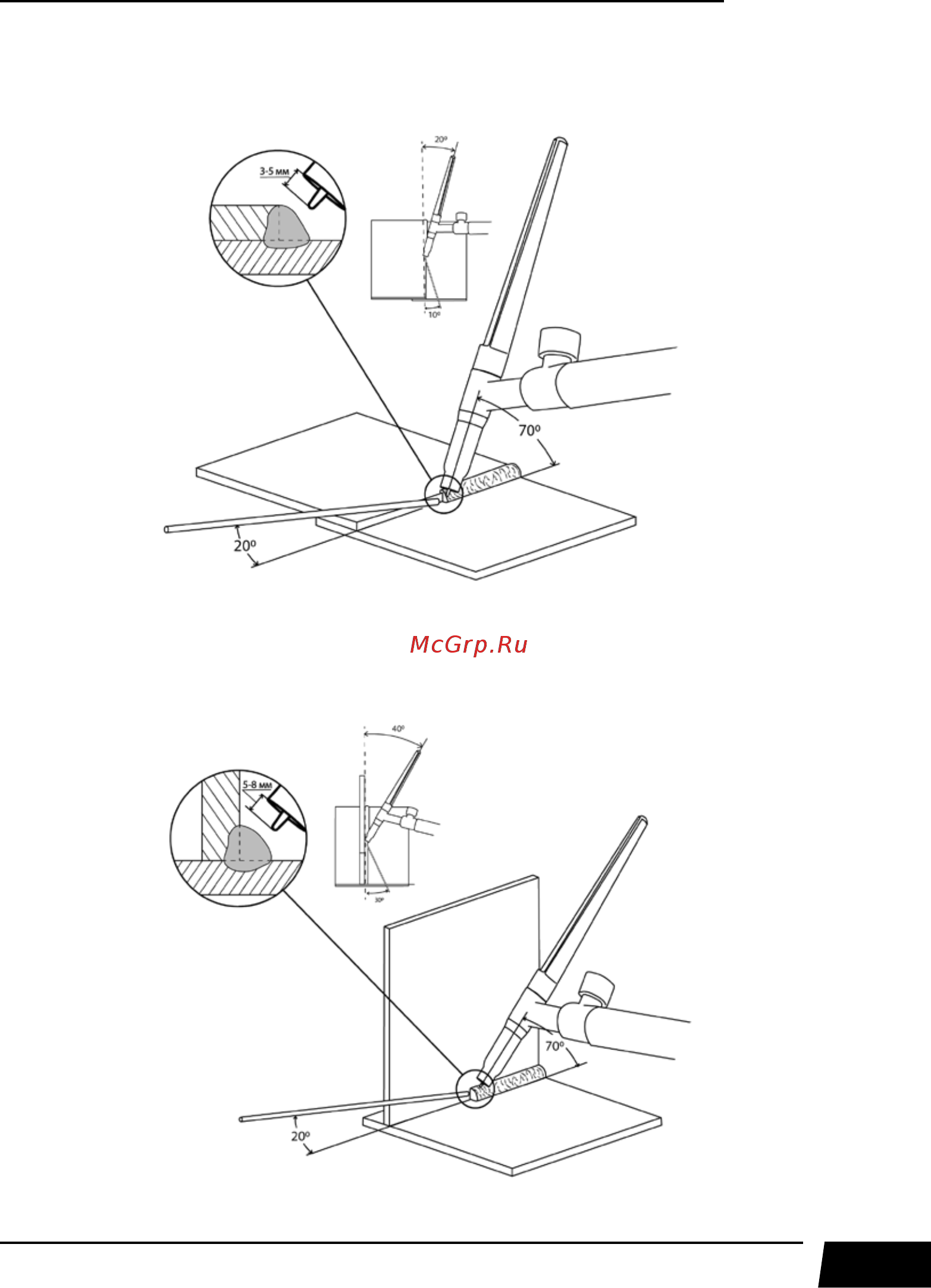

На рисунке 12.14 показан пример выполнения нахлесточного соединения в нижнем
положении (См. раздел 13 «ВЫБОР РАЗДЕЛКИ КРОМОК»).
Рис. 12.14. Нахлесточное соединение.
На рисунке 12.15 показан пример выполнения углового внутреннего соединения в ниж-
нем положении (См. раздел 13 «ВЫБОР РАЗДЕЛКИ КРОМОК»).
Рис. 12.15. Угловое внутреннее соединение.
