ARC 250 D (Z226)
9. ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ ММА СВАРКИ
Данные рекомендации носят ознакомительный характер.
Возбуждение дуги осуществляется при кратковременном прикосновении конца электро-
да к изделию и отведению его на требуемое расстояние. Технически этот процесс можно
осуществлять двумя приемами:
• касанием электрода впритык и отведением его вверх;
• чирканием концом электрода, как спичкой, о поверхность изделия.

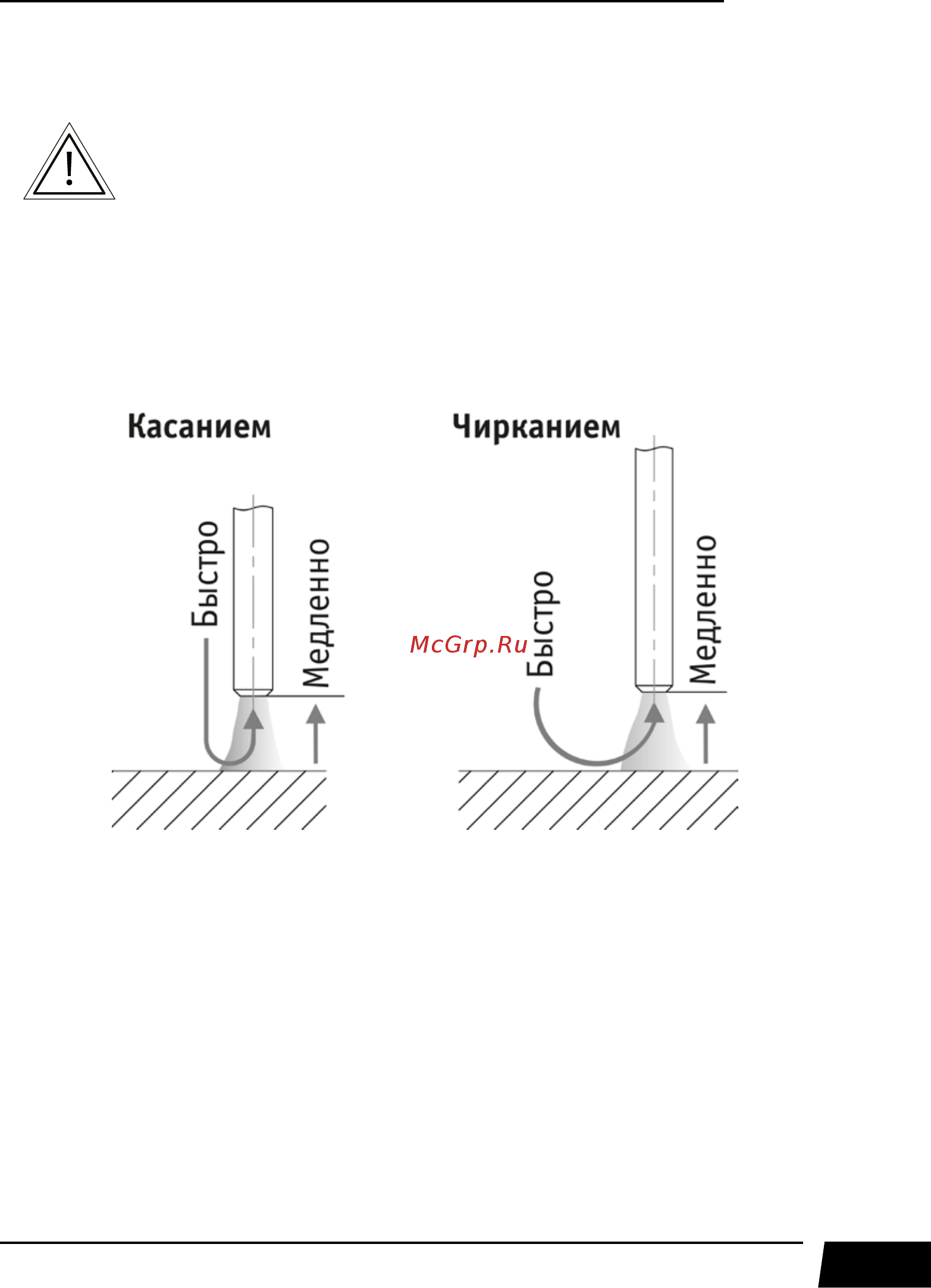

Рис. 9.1. Способы зажигания сварочной дуги.
Не стучите электродом по рабочей поверхности при попытках зажечь дугу: вы можете
отбить его покрытие и в дальнейшем только усложнить себе задачу.
Электроды для сварки должны быть сухими или прокаленными в соответствии с режи-
мом прокалки для данных электродов, соответствовать выполняемой работе, свариваемой
марке стали и ее толщине, току сварки и полярности.
Свариваемые поверхности должны быть по возможности сухими, чистыми, не иметь
ржавчины, краски и прочих покрытий, затрудняющих электроконтакт.
Как только дуга будет зажжена, электрод надо держать так, чтобы расстояние от конца
электрода до изделия соответствовало примерно диаметру электрода. Для получения
равномерного шва далее данную дистанцию необходимо поддерживать постоянной.
(См. рис. 9.2).
