33
ARC 250 D (Z226)
11.1. ПАМЯТКА ПЕРЕД НАЧАЛОМ РАБОТЫ ДЛЯ TIG Lift СВАРКИ
Перед началом работы не забудьте проверить следующее (См. рис. 11.3):
Оборудование:
• Полярность. Горелка подсоединена в разъем «-», клемма заземления подсоединена в
разъем «+».
• Режимы сварки.
Общие:
• Во время процесса сварки удерживайте длину дуги, угол наклона горелки и скорость
сварки постоянными.
• Свариваемое изделие должно быть очищено от грязи и ржавчины.
• Убедитесь в правильном выборе разделки кромок (См. раздел 13).
• Убедитесь в правильном выборе присадочного прутка.
• Угол заточки вольфрамового электрода.
• Устанавливайте зажим массы как можно ближе к месту сварки.

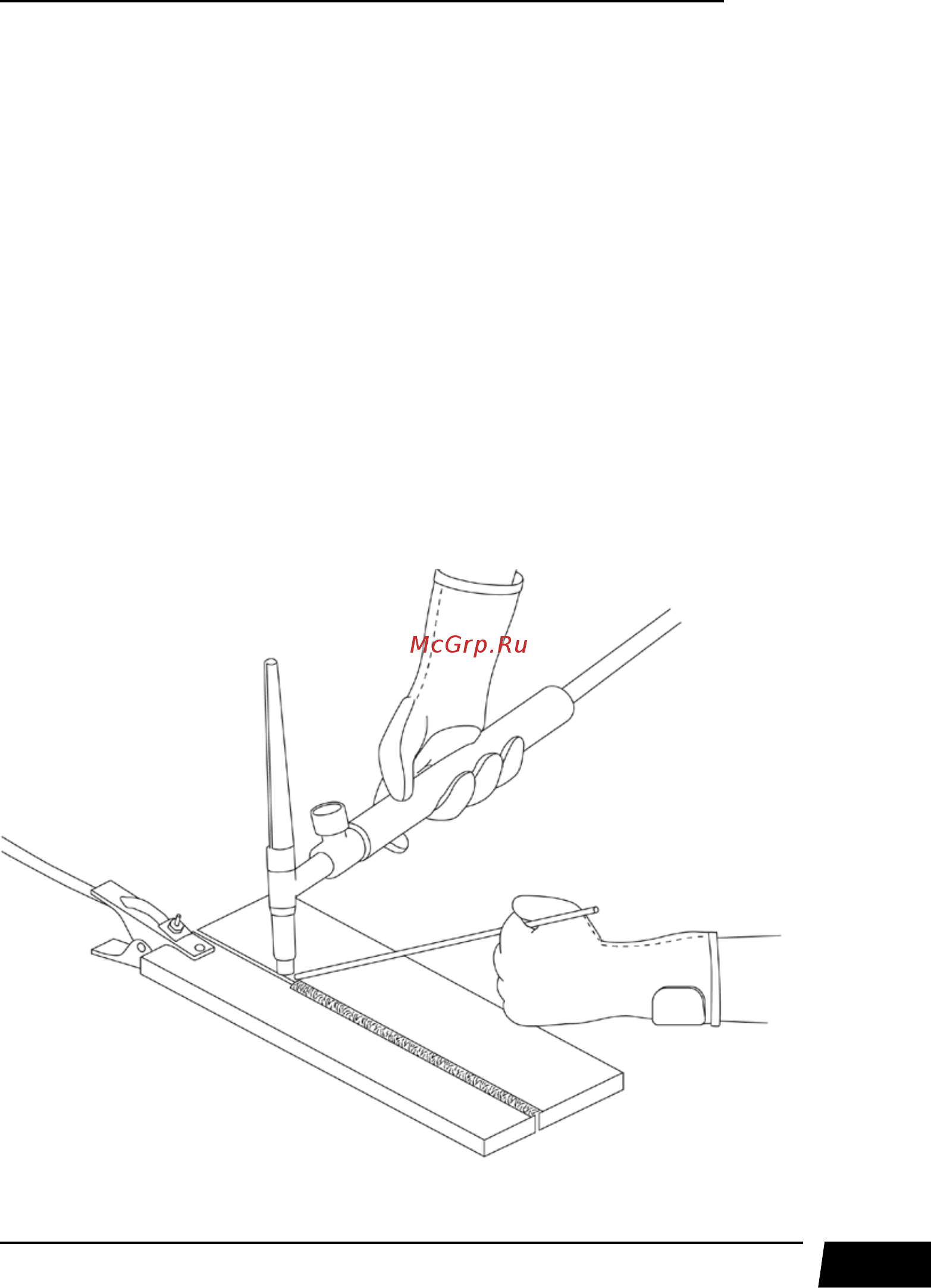

Рис. 11.3. Перед началом работы.
