32

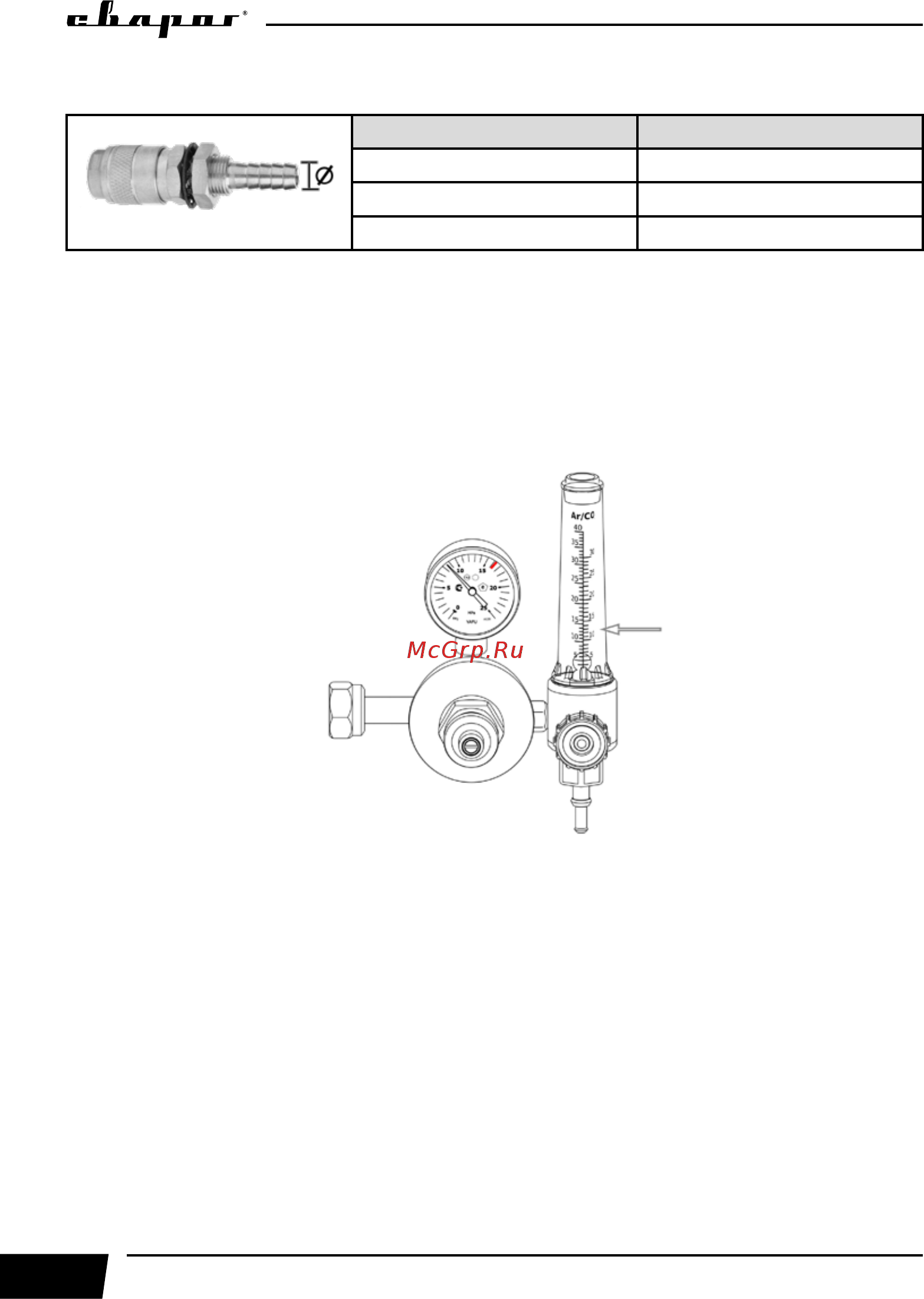

Таблица 11.1. Соединитель быстросъемный
Ø
, мм Артикул
6 IZT8095
8 IZT8091
10 IZT8092
4. Перейдите в режим TIG (См. рис. 6.1, п. 7) на передней панели сварочного аппарата.
5. Установите необходимое значение силы тока. Сила тока выбирается в зависимости от
толщины свариваемого металла и диаметра покрытого электрода (См. таблицу 12.4).
6. С помощью регулятора (См. рис 11.2) установите необходимый расход защитного газа
(от 4 до 25 л/мин в зависимости от выполняемых задач или см. таблицу 12.4).
Рис. 11.2. Расход защитного газа.
7. Начинайте сварочный процесс.
