12. ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ TIG LIFT СВАРКИ
Аргонодуговая сварка в инертном газе неплавящимся электродом позволяет сваривать
черные, нержавеющие, разнородные, цветные металлы и сплавы. Основной газ, применяе-
мый при TIG сварке, – это аргон.
12.1. ПОЛЯРНОСТЬ ПОДКЛЮЧЕНИЯ ГОРЕЛКИ
При аргонодуговой сварке неплавящимся электродом используют прямую полярность,
то есть горелка подключена к “-”, а заготовка подключена к “+” (См. рис. 12.1). Дуга
горит устойчиво, обеспечивая хорошее формирования шва (См. рис. 12.2). При обратной
полярности устойчивость процесса снижается, вольфрамовый электрод перегревается, что
приводит к необходимости значительно уменьшить сварочный ток.

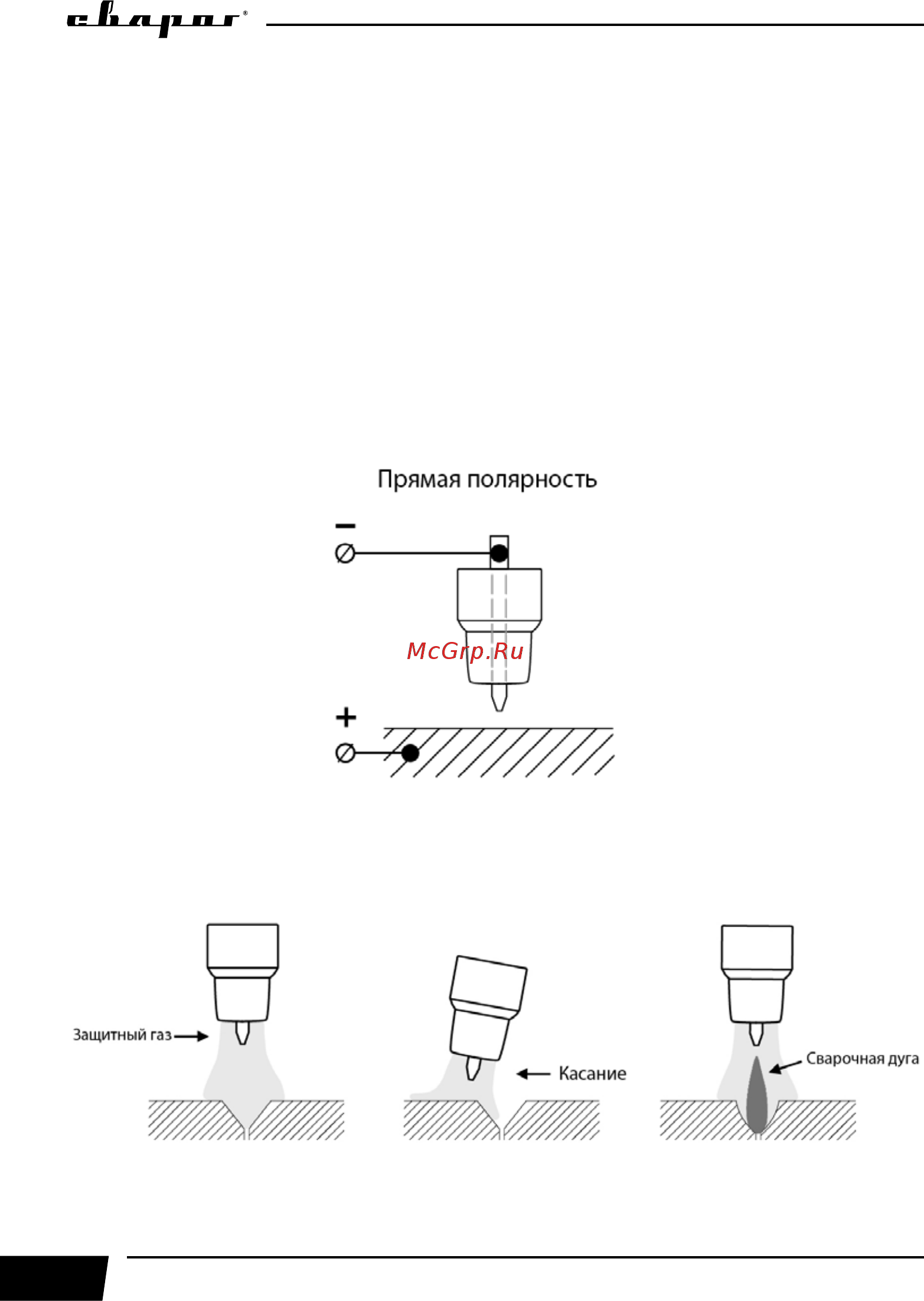

Рис. 12.1. Полярность при TIG сварке.
Рис. 12.2. Процесс образования сварочной дуги.
