23
ARC 250 D (Z226)

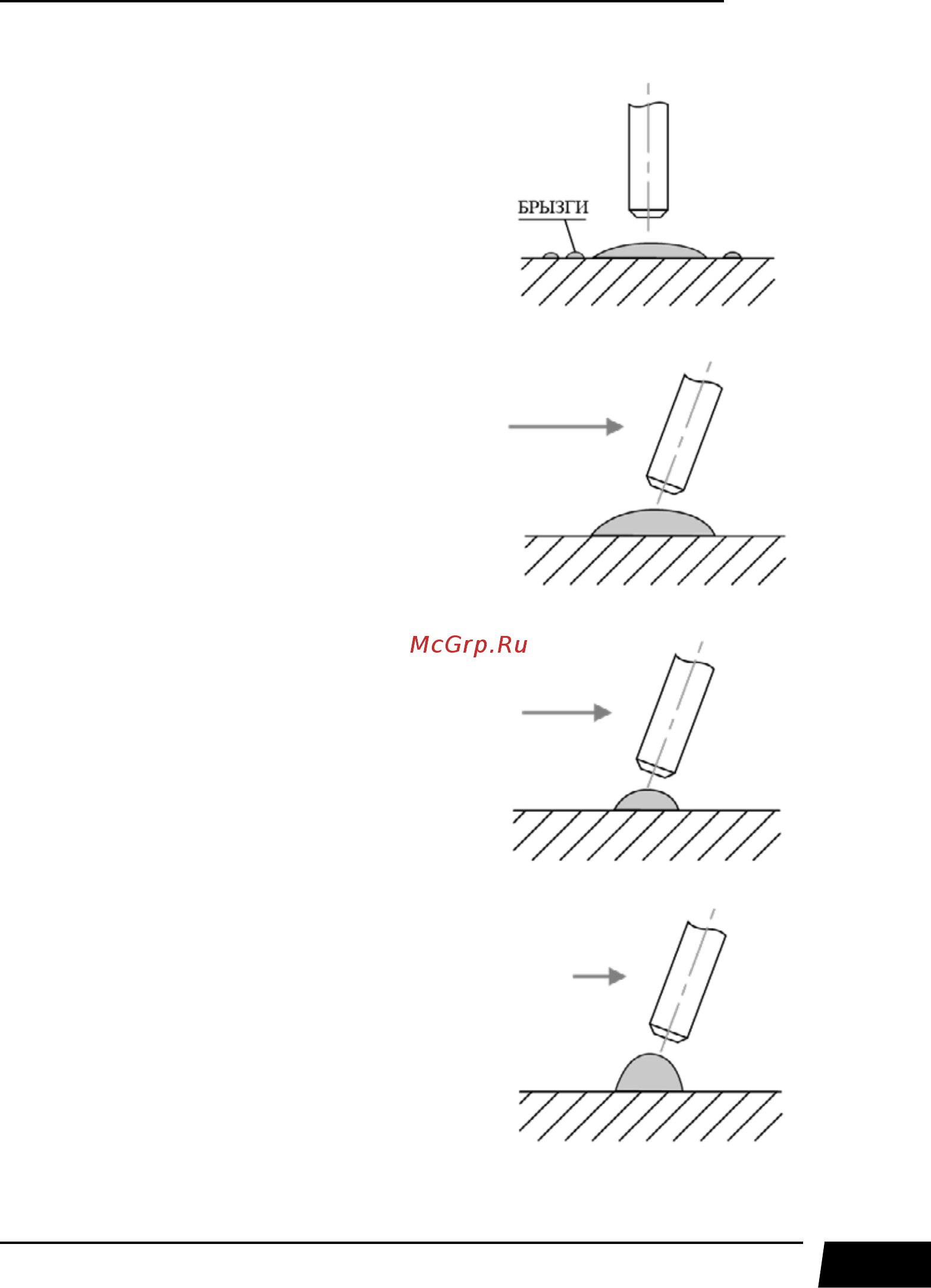

Слишком длинная длина дуги.
Необходимо уменьшить расстояние от
электрода до свариваемого изделия.
Слишком медленная скорость сварки.
Сварной шов слишком широкий.
Нормальная скорость сварки.
Сварной шов нормальной формы.
Слишком высокая скорость сварки.
Сварной шов слишком узкий.
Рис. 9.3. Влияние длины дуги и скорости сварки.
