25
ARC 250 D (Z226)
Углы наклона
электрода при сварке
углового соединения.

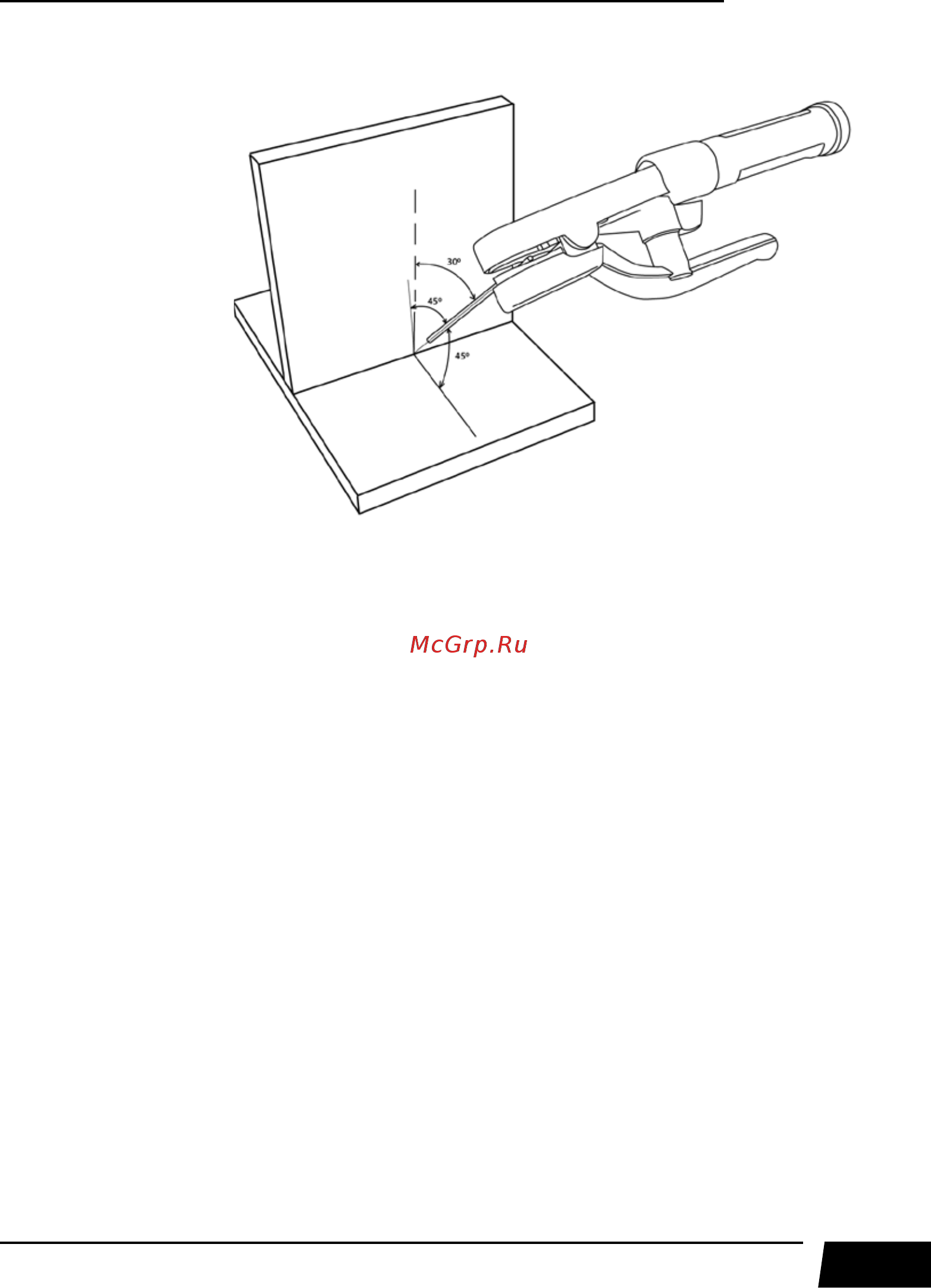

Рис. 9.5. Угол наклона электрода.
