4 Конструкция и функции
Данный станок представляет собой универсальный инструмент. Он разработан и изготовлен для проточки
цилиндрических деталей и токарной обработки заготовок правильной формы, треугольной, шестиугольной
или двенадцатиугольной, из металла, пластика или аналогичных материалов.
Полый рабочий шпиндель позволяет зажимать в станок длинные заготовки диаметром до 25 мм.
Скорость вращения регулируется перемещением V-образного приводного ремня по валкам.
Установленный на станке ходовой винт обеспечивает продольную подачу и позволяет нарезать резьбу.
Также возможно использование станка для сверлильных работ, производимых с помощью дополнительного
цангового патрона, зажимаемого в задней бабке.
4.1 Конструктивные особенности
Подшипниковый узел шпинделя с высокоточными шариковыми подшипниками.
Мощный двигатель, не требующий профилактического обслуживания.
Усиленный носик шпинделя.
Высокая точность концентричности рабочего шпинделя, <0,009 мм
Скругленные зубчатые колеса привода подачи в масляной ванне.
Самоблокирующаяся, фиксируемая кнопка АВАРИЙНОГО ОТКЛЮЧЕНИЯ с автоматом защиты
цепи по падению напряжения.
Выбор правостороннего или левостороннего направления вращения двигателя с помощью
переключателя.
Точно шлифованная призматическая станина с индукционной закалкой, изготовленная из серого
литейного чугуна (HRC 42-52)
Поперечные и продольные салазки с направляющей типа «ласточкин хвост» и регулировочными
клиньями
Ходовой винт для нарезания резьбы или подачи при прямом вращении со сменной зубчатой парой
Регулируемая упорная бабка для обточки на конус
4.2 Станина станка
В состав станины станка входят шпиндельная бабка и приводной узел, необходимые для установки салазок
и ходового винта как направляющих седла и натяжного устройства станка.
4.3 Натяжное устройство
В состав натяжного устройства входят блок
подачи и редукционные колеса со шкивами.
Рабочий шпиндель передает вращательный
момент при вращении системы. Также
рабочий шпиндель принимает нагрузку от
заготовки и зажимного инструмента.
Рабочий шпиндель приводится в движение
электродвигателем через шкивы. Замена
сменных шкивов другими производится
непосредственно на передней бабке.

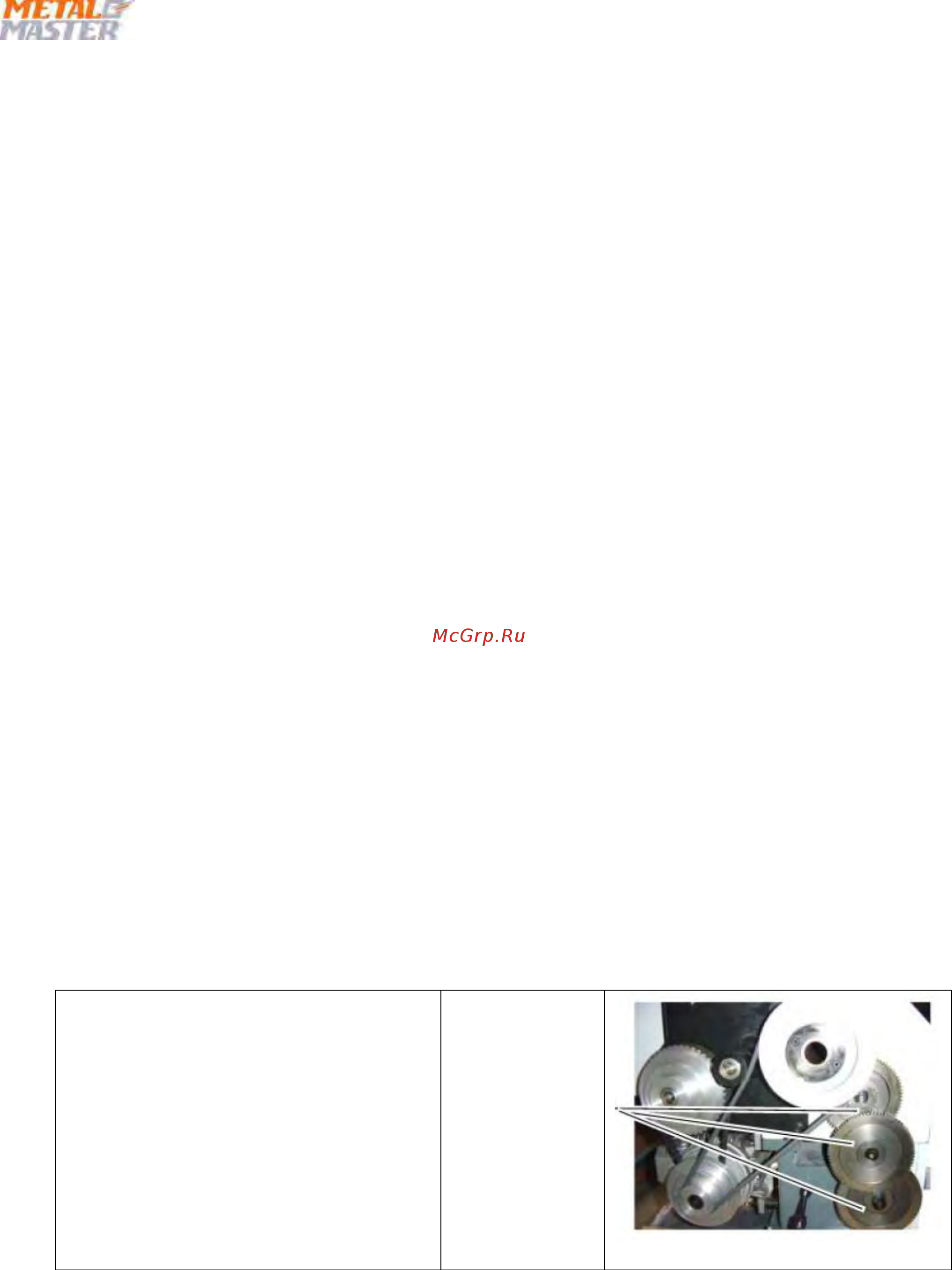

Сменные
зубчатые пары
Передняя бабка
тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru
4.4 Салазки
На салазках находится гайка ходового винта с
рычагом сцепления для организации режима
автоматической подачи, а также рукоять для
выполнения ручной подачи. Система
цилиндрической обточки поперечные салазки
находятся на салазках с направляющими.
Рычаг сцепления
Салазки
4.5 Задняя бабка
Задняя бабка используется для центрирования и сверления,
обеспечения опоры для длинных валов, межцентрового
вращения, а также для токарной обработки длинных
тонких конических поверхностей.
Задняя бабка
5 Эксплуатация
5.1 Техника безопасности
Эксплуатация станка разрешается только в следующих случаях:
Станок находится в исправном рабочем состоянии.
Станок используется по назначению.
Руководство по эксплуатации строго соблюдается.
Все устройства безопасности установлены и работают.
Любые неисправности в работе станка следует немедленно устранять. Необходимо
немедленно выключить станок при обнаружении любых неисправностей в работе, и
исключить возможность его повторного несанкционированного или случайного включения.
О любых изменениях в конструкции станка необходимо немедленно уведомить
ответственных лиц.
