тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru
BF20V
Сверлильно-фрезерная голова
Страница:
27
Всего страниц:
38

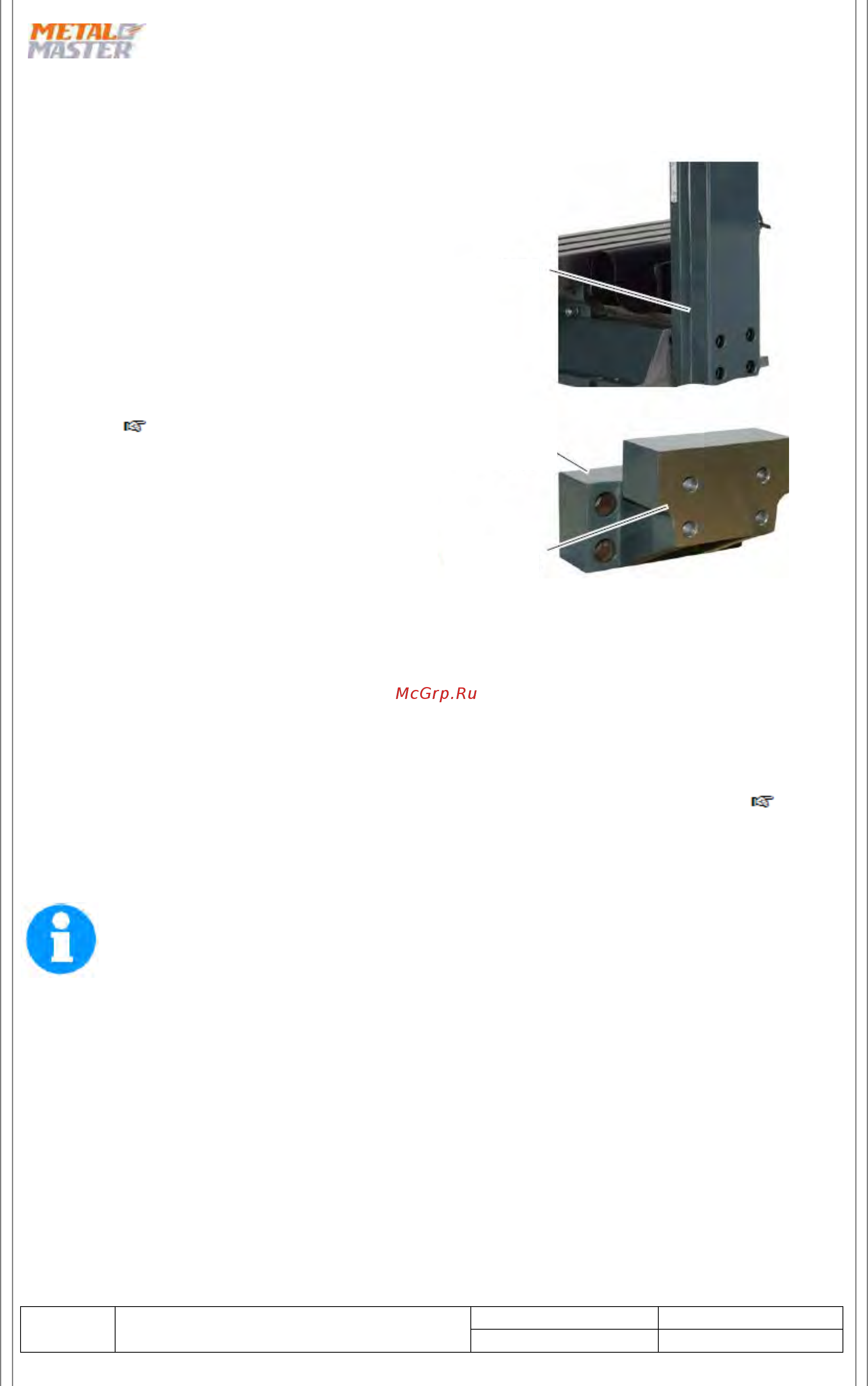

4.15 Установка на токарном станке
Фрезерная головка вместе со стойкой
может быть смонтирована на
токарном станке D240 и D280. Для ее
крепления требуется адаптер.
Адаптер должен крепиться к
моторной раме, его нельзя закрепить
к боковой части токарного станка.
Размеры адаптера должны быть
такими, чтобы центр фрезерного
шпинделя доставал до середины
токарного патрона (центровка
передняя бабка – токарный патрон).
«Вспомогательное оборудование
(опция)» на стр. 16
Однако, вследствие погрешностей
литья и погрешностей изготовления
станков, невозможно добиться точной
центровки. Адаптер может быть
слишком коротким либо слишком
длинным.
Если требуется, лишний материал
нужно снять фрезерованием или
оснастить адаптер накладками. При
использовании накладок нужно
заполнить всю поверхность.
Рис. 4-12: Адаптер
Чтобы уменьшить нагрузку на стойку с фрезерной головкой в процессе установки,
мы рекомендуем демонтировать фрезерную головку со стойки. Открутите
стопорный винт (предохранительный винт) позиция 266. Снимите фрезерную
головку со стойки, полностью ослабив зажимной винт и направляющий винт.
«Поворот сверлильно-фрезерной головки» на стр. 24
Контролируйте ориентацию (угол 90º между вертикалью и горизонталью) стойки
при помощи базовых плоскостей на моторной раме токарного станка.
ИНФОРМАЦИЯ
Чтобы избежать необходимости повторной ориентации фрезерной головки в
дальнейшем, мы рекомендуем оснастить стойку и адаптер, а также адаптер и
моторную раму, центровочными штифтами. При необходимости соедините
штифтами стойку с поперечным столом перед демонтажем стойки. Желательно
использовать упрочненные цилиндрические штифты по DIN 6325 размером 8 мм
или 10 мм с посадкой m6. (например, DIN 6325- 8 m6 x 30). Такие центровочные
штифты имеют круглую головку с одного конца, что облегчает соединение частей. В
собранном виде отверстия должны обязательно быть предварительно рассверлены
примерно на 0,2 мм меньше, а затем начисто обработаны разверткой также в
собранном виде. Поэтому используйте новое спиральное сверло диаметром 7,8 мм
для центровочных штифтов диаметром 8 мм.
Стойка
Установочная
поверхность
Моторная рама
Токарный
станок
поверхность
тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru
BF20V
Сверлильно-фрезерная голова
Страница:
28
Всего страниц:
38
5
Техобслуживание
В данной главе содержится важная информация о
○ Осмотре
○ Техобслуживании
○ Ремонте
сверлильно-фрезерного станка.
На следующей схеме показано, что предполагают данные операции.
Рис. 5-1: Техобслуживание – Определение согласно DIN 31051
ВНИМАНИЕ!
Надлежащее техобслуживание является необходимым условием для:
• безопасной эксплуатации
• безотказной работы
• длительного срока службы сверлильно-фрезерного станка и
• качества продукции.
Установки и оборудование других производителей также должны быть в
оптимальном состоянии.
5.1
Безопасность
ПРЕДУПРЕЖДЕНИЕ!
Неправильное техобслуживание и ремонт сверлильно-фрезерного станка может
повлечь за собой следующие последствия:
• Очень серьезные травмы персонала, работающего на сверлильно-фрезерном
станке,
• Повреждение сверлильно-фрезерного станка.
Техобслуживание и ремонт сверлильно-фрезерного станка должен выполнять
только квалифицированный персонал.
Техобслуживание
Осмотр
Техобслуживание
Ремонт
Ремонт
Замена
Наладка
Замеры
Проверки
Консервация
Смазка
Комплектация
Замена
Переналадка
Тонкая очистка
Грубая очистка
