Инструкция по эксплуатации Страница: 51

Metalmaster MML 280x700 MV [51/94] Схема электрическая

тех. поддержка 8 (800)555-05-40

сайт: www. metalmaster.ru

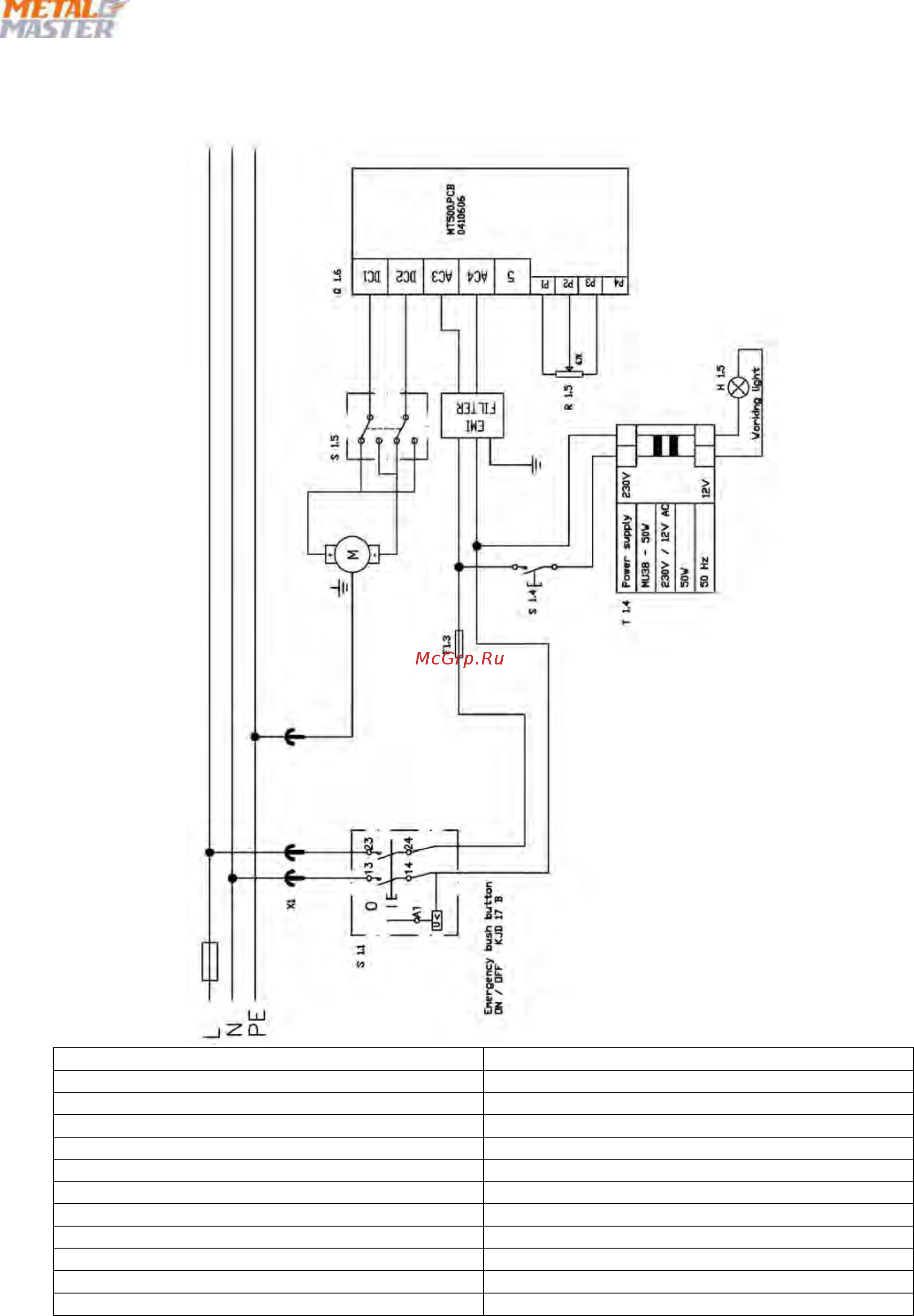

6.11 Схема электрическая

Фаза

Нейтраль

Заземление

Emergency push button

Кнопка аварийного отключения

ON/OFF

ВКЛ/ВЫКЛ

EMI FILTER

Фильтр помех

Power supply

Питание

Вт

Гц

AC Переменный ток

Working light

Освещение рабочего места

тех. поддержка 8 (800)555-05-40

сайт: www. metalmaster.ru

7 Неисправности

7.1 Неисправности станка

Проблема

Причина и возможные последствия

Решение

Станок не включается

 Нарушена последовательность

включения

 Сработал автомат защиты сети

 Включить питание

Низкое качество обработки

заготовки

 Резец затупился

 Резец пружинит

 Слишком сильная подача

 Слишком малый радиус заготовки по

инструменту

 Заточить резец

 Установить резец с меньшим

перекрытием

 Ослабить усилие подачи

 Увеличить радиус

Заготовка приобретает форму

конуса

 Не совпадают центры (смещена

задняя бабка)

 Верхний край не выровнен (при

проточке с помощью верхней

каретки)

 Установить заднюю бабку по

центру

 Точно установить верхний

край

Станок болтается

 Слишком сильная подача

 В главных подшипниках имеются

зазоры

 Ослабить подачу

 Перенастроить главные

подшипники

Центр перегревается

 Заготовка расширяется

 Ослабить кончик задней

бабки

Малый срок службы

заточенного ремня

 Слишком высокая скорость вращения

 Слишком сильная поперечная подача

 Недостаточное охлаждение

 Уменьшить скорость

вращения

 Ослабить поперечную

подачу / предварительно

выровнять поверхность

(допуск не более 0,5 мм)

 Увеличить подачу

охлаждающей жидкости

Высокая скорость бокового

износа

 Слишком малый угловой зазор (резец

«толкается»)

 Конец резца выставлен не по высоте

оси заготовки

 Увеличить угловой зазор

 Скорректировать настройку

высоты резца

Поломка режущей кромки

 Слишком мал угол заточки (перегрев)

 Трещина из-за недостаточного

охлаждения

 Избыточный зазор в подшипнике оси

шпинделя (вибрации)

 Увеличить угол заточки

 Обеспечить равномерное

охлаждение

 Заново настроить зазор в

подшипнике оси шпинделя

Некачественная нарезка

резьбы

 Резец неверно установлен, либо

начинает проточку под неверным

углом

 Неверно выбран шаг резьбы

 Неверно выбран диаметр

 Установить резец по центру

– выбрать правильный угол

 Установить правильный шаг

резьбы

 Как указано выше,

установить заготовку

правильного диаметра
