тех. поддержка 8 (800)555-05-40
сайт: www. m e t a l m a s t e r . r u
Интервал
Где?
Что?
Как?
Ежемесячно
Станок
Смазка
Во все точки смазки заливается машинное масло ИГП 30 или
аналог.

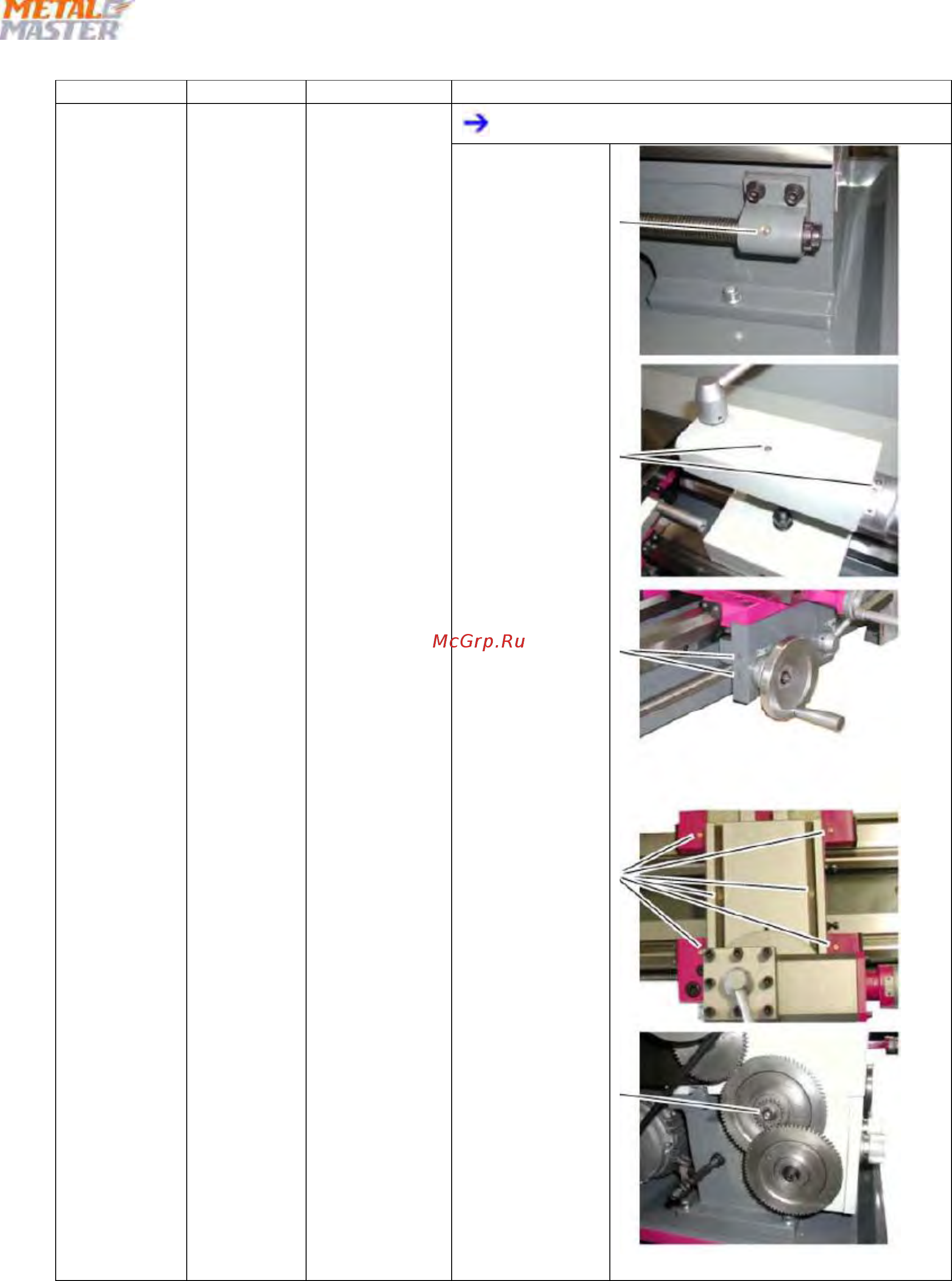

Точка смазки на
ходовом винте
Точки смазки на
задней бабке
Точки смазки на
рукояти салазок
станка
Точки смазки на
салазках станка и
поперечной
каретке
Точка смазки на
основной
трансмиссии
сменной зубчатой
пары
Точки смазки
тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru
Интервал
Где?
Что?
Как?
По мере
необходимости
Направляющие
Перенастройка
Избыточный зазор направляющих уменьшается за счет
регулировки коническим клиньями.
Ослабить контргайки.
Слегка повернуть винт по часовой стрелке, затянуть
настроечный винт контргайкой.
ИНФОРМАЦИЯ
Поворот настроечного винта на 90
о
соответствует смещению на
0,2 мм. Настройка с помощью винта производится небольшими
шагами.
Конический клин направляющих ходового винта настраивается
на заводе, обычно он не требует повторной нсатройки.
Настроечные
винты
Конический клин
Конический клин верхней каретки
Настроечные
винты
поперечной
каретки
Настроечный
винт салазок
Конический клин салазок D250X750G
Конический клин
Гайки и
настроечные
винты
Контрольный рельс салазок станка
ИНФОРМАЦИЯ
В подшипниках шпинделя находится постоянная смазка. Их смазка с указанными интервалами
технического обслуживания не является обязательной. Повторная смазка подшипников шпинделя
необходима только после демонтажа и ремонта подшипников.
