тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru
BF20V
Сверлильно-фрезерная голова
Страница:
15
Всего страниц:
38
3.4
3.4.1
Установка и монтаж
Требования к площадке для установки
В рабочей зоне для работ по эксплуатации, техобслуживанию и ремонту не должно
быть никаких препятствий. Должен быть обеспечен свободный доступ к вилке сети
питания сверлильно-фрезерного станка.
3.4.2
Строповка
ПРЕДУПРЕЖДЕНИЕ!
Опасность падения и опрокидывания. Действуйте с особой осторожностью при
подъеме, установке и монтаже станка.
→ Закрепите грузоподъемное устройство за сверлильно-фрезерную головку при
помощи стропы.
→ Зафиксируйте все зажимные рукоятки на сверлильно-фрезерном станке перед
его подъемом
→ Убедитесь, что при строповке не повреждены компоненты станка и
лакированные части.
3.4.3
Установка
→ Проверьте горизонтальную ориентацию станины сверлильно-фрезерного станка
при помощи уровня.
→ Убедитесь, что фундамент имеет достаточную жесткость и несущую способность.
«Общий вес *кг+» на стр. 12
ВНИМАНИЕ!
Недостаточная жесткость фундамента приведет к наложению вибраций
сверлильно-фрезерного станка и самого фундамента (собственные частоты
компонентов). Недостаточная жесткость всего сверлильно-фрезерного станка в
сборе также быстро приведет к высоким скоростям вибрации, что негативно
отразится на качестве фрезерования.
→ Размещайте сверлильно-фрезерный станок на подходящем фундаменте.
→ Крепите сверлильно-фрезерный станок при помощи имеющихся углублений в
станине станке.
ИНФОРМАЦИЯ
Площадка для установки должна быть выбрана в соответствии с требованиями
эргономики рабочего места.
тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru
BF20V
Сверлильно-фрезерная голова
Страница:
16
Всего страниц:
38

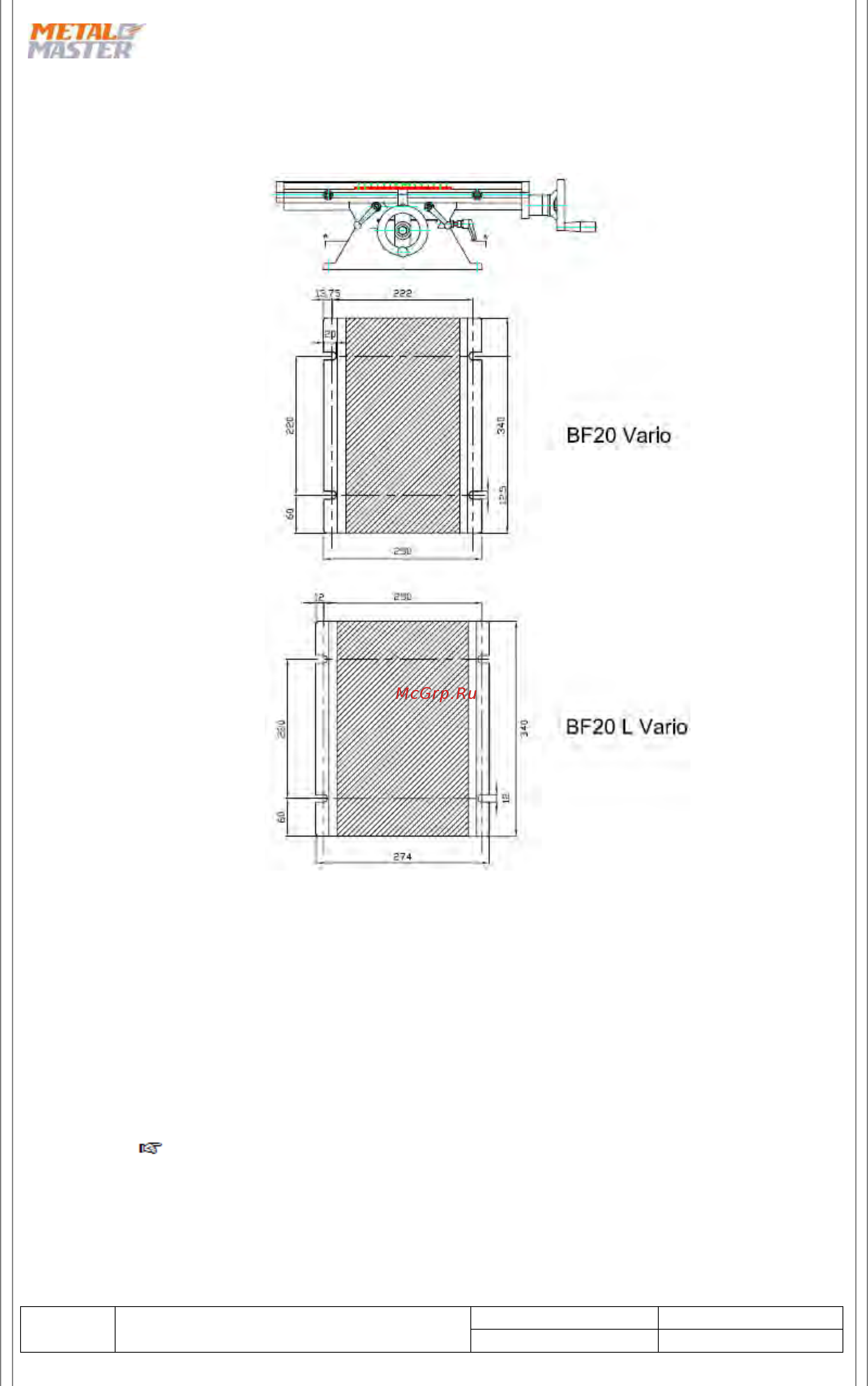

3.4.4 Схема установки
3.5
3.5.1
Первое применение
Очистка и смазка
→ Удалите антикоррозионное средство, нанесенное на сверлильно-фрезерный станок для
транспортировки и хранения. Для этих целей мы рекомендуем использовать дистиллятное
топливо.
→ Не используйте растворители, разбавители и другие чистящие средства, которые могут
повредить лаковое покрытие сверлильно-фрезерного станка. Соблюдайте спецификации и
указания производителя чистящего средства.
→ Смажьте все не защищенные покрытием части станка коррозиестойким маслом.
→ Смажьте станок консистентной смазкой в соответствии с картой смазки.
«Осмотр и техобслуживание» на стр. 28
→ Проверьте плавность хода всех шпинделей. Гайки шпинделей необходимо
подрегулировать.
→ Проверьте характеристики предохранителей защиты сети питания на соответствие
техническим требованиям по общей коммутирующей способности для сверлильно-
фрезерного станка.
