Metalmaster MML 280x700 MV [42/94] Поперечная каретка детализация
![Metalmaster MML 280x700 MV [42/94] Поперечная каретка детализация](/views2/1381366/page42/bg2a.png)
тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru
6.5 Поперечная каретка – детализация
6.5.1 Перечень запасных частей для поперечной каретки
Позиция
Наименование
Кол-во
Размер
21
Подшипник скольжения
2
25
Рычаг рукояти, верхняя каретка
1
26
Рычаг рукояти, поперечная каретка
1
27
Рычаг рукояти, стопорный болт
28
Пружина
1
29
Стальной шар
1
40
Масляный ниппель
6
6 мм
41
Нарезная шпилька, DIN 914
1
М6х10
42
Винт под внутренний шестигранник, DIN 912
1
М8х10
43
Поперечная каретка
1
44
Щетка штифта
3
45
Винт под внутренний шестигранник, DIN 912
1
М6х30
46
Гайка
3
М6
47
Винт под внутренний шестигранник, DIN 912
1
М6х30
48
Клин, поперечная каретка
49
Гайка шпинделя, поперечная каретка
50
Поперечная каретка шпинделя
1
51
Пружина, штифт DIN 1481
1
4х16
52
Поперечная направляющая типа «ласточкин хвост»
1
53
Подшипник скольжения
60
Нарезная шпилька DIN 913
3
М6х10
61
Щетка штифта
3
62
Основание подшипника шпинделя, поперечная каретка
1
63
Шайба DIN 912
2
8
64
Винт под внутренний шестигранник, DIN 912
1
М8х20
65
Оправка шкалы, рукоять, поперечная каретка
1
66
Ролик направляющей, оправка шкалы
тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru

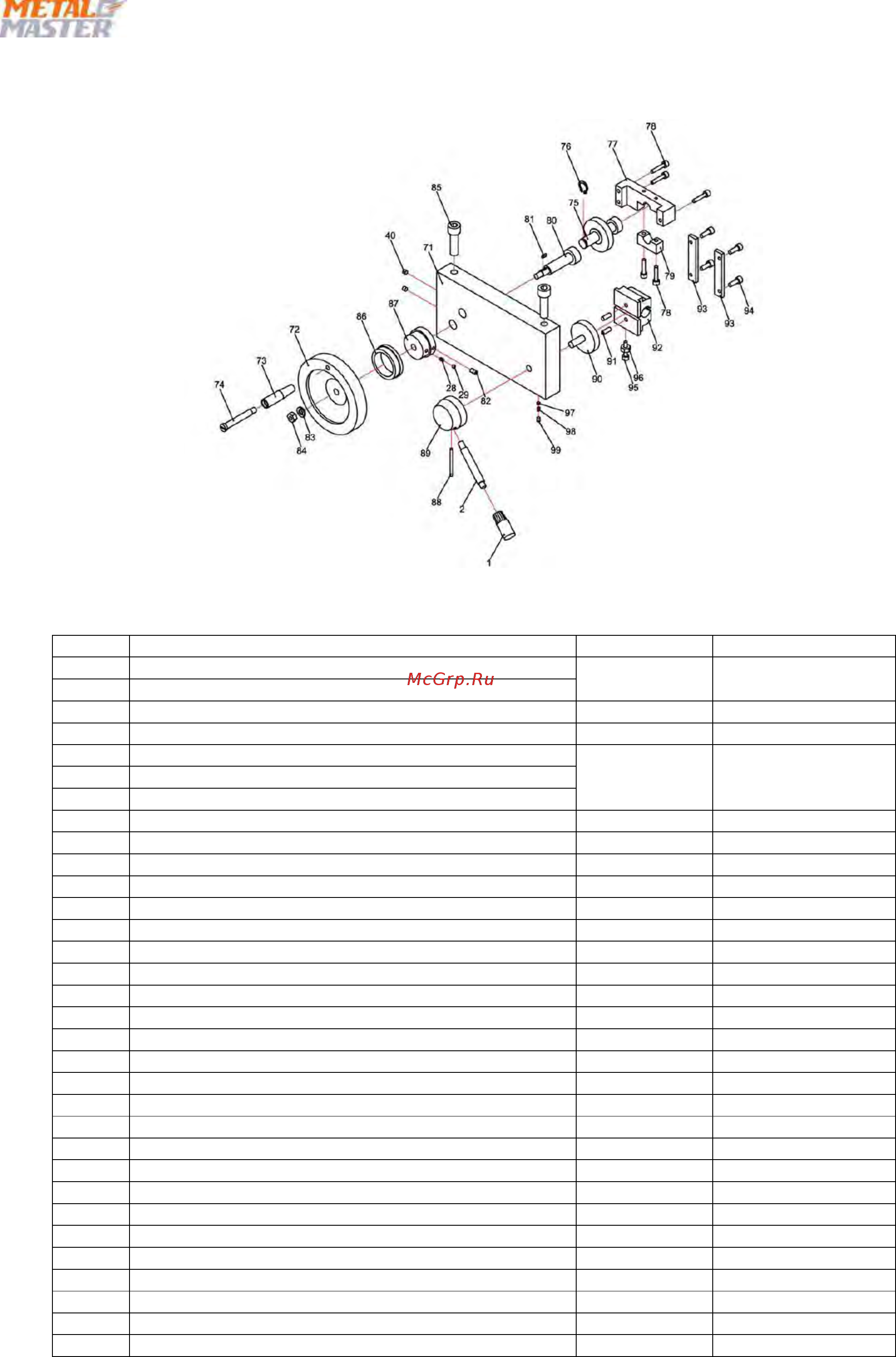

6.6 Салазки – детализация
6.6.1 Перечень запасных частей для салазок
Позиция
Наименование
Кол-во
Размер
1
Дуга, стопорный рычаг
1
М8
2
Стопорный рычаг
40
Масляный ниппель
2
6 мм
71 Салазки 1
72
Рукоять скольжения по станине
1
73
Рычаг, рукоять скольжения по станине
74
Стопорный болт рычага рукояти
75
Зубчатая передача
1
76
Стопорное кольцо
1
DIN 471-14x1
77
Основание подшипника
1
78
Винт под внутренний шестигранник, DIN 912
5
М5х25
79
Осевой подшипник
1
80
Вал с зубчатым колесом
1
81 Призматическая шпонка 1 DIN 6885-A3x3x9
82
Нарезная шпилька, DIN 915
1
83
Диск
1
8
84
Шестиугольная гайка самозатягивающаяся, DIN 912
1
М8
85
Винт под внутренний шестигранник, DIN 912
2
М12х40
86
Оправка шкалы, рукоять скольжения по станине
1
87
Ролик направляющей, оправка шкалы
1
88
Подпружиненный штифт, DIN 1481
1
4х50
89
Оправка подачи рычага
1
90
Маховый ролик, стопорная гайка
1
91
Маховый стержень, стопорная гайка
1
92
Стопорная гайка
1
93
Стопорная гайка направляющей
2
94
Винт под внутренний шестигранник, DIN 912
4
М6х16
95
Винт под внутренний шестигранник, DIN 912
1
М5х40
96 Шестиугольная гайка 1 М5
97
Стальной шар
1
98
Пружина
99
Нарезная шпилька, DIN 915
1
