тех. поддержка 8 (800)555-05-40
сайт: www. m e t a l m a s t e r . r u
6.3 Ремонт
При выполнении любых ремонтных работ следует обращаться к сотрудникам компании за технической
помощью, либо направлять станок для ремонта непосредственно по адресу компании. Если ремонт
производится квалифицированным персоналом, то персонал обязан соблюдать положения настоящего
руководства.
Компания не несет никакой ответственности и аннулирует гарантию по повреждениям и неполадкам в
работе
при нарушении п
оложений настоящего руководства.
При выполнении ремонтных работ следует использовать: исправный, подходящий инструмент
оригинальные запасные части, либо детали из серий, официально утвержденных компанией

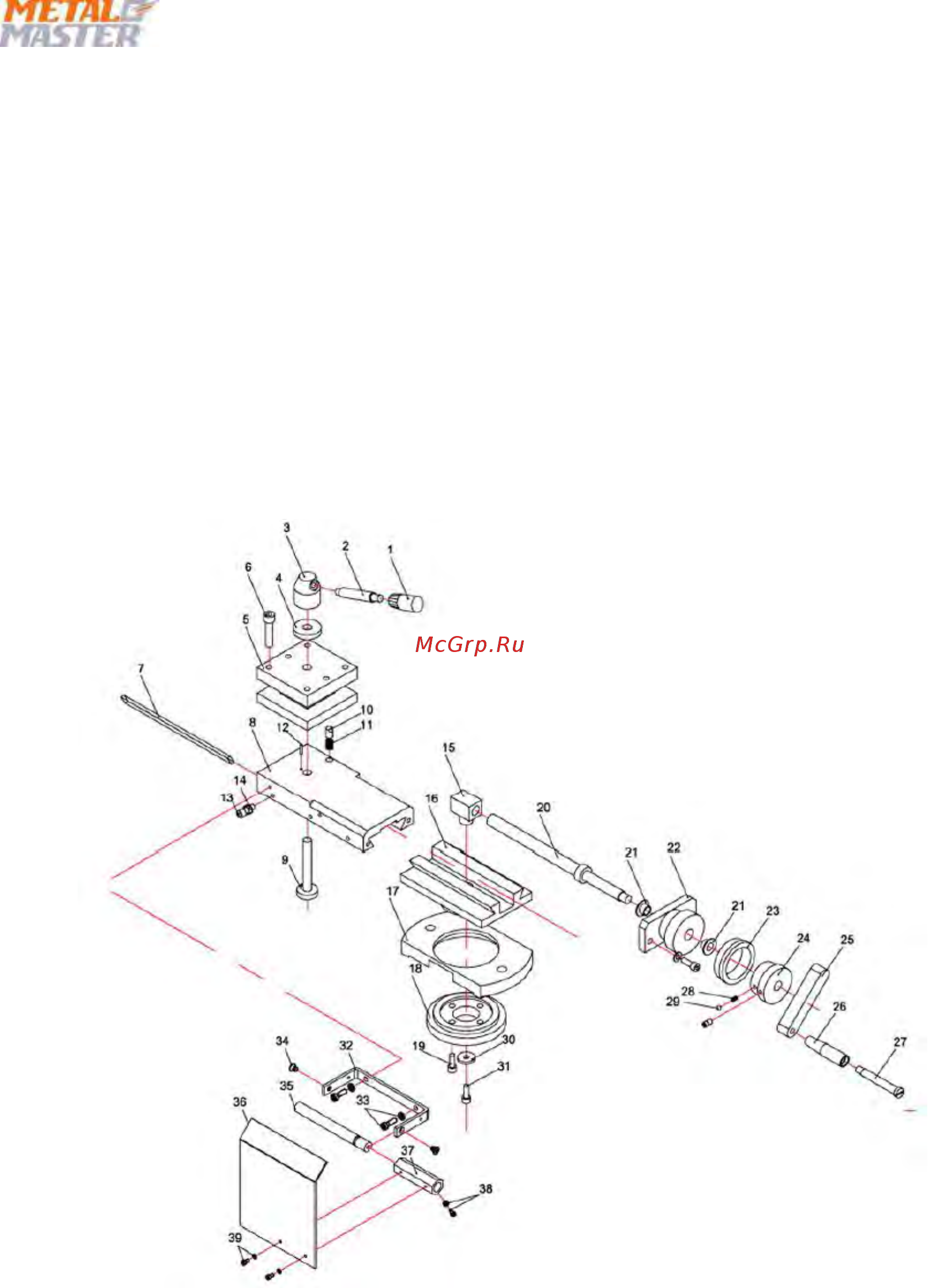

6.4 Верхняя каретка – детализация
тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru
6.4.1 Перечень запасных частей для верхней каретки
Позиция
Наименование
Кол-во
Размер
1
Стопорный рычаг
1
М8
2
3
Стопорная гайка, квадратный держатель резца
4
Шайба, стопорная гайка
1
5
Квадратный держатель резца
1
6
Винт под внутренний шестигранник
8
М8х35
7
Клин, верхняя каретка
1
8
Верхняя каретка
1
9
Нарезной болт, квадратный держатель резца
1
10
Стопорный штифт
1
11
Пружина
1
12
Ограничительный штырь, нарезной болт
1
13
Винт под внутренний шестигранник
1
М6х16
14
Гайка
3
М6
15
Гайка шпинделя, верхняя каретка
1
16
Верхняя направляющая типа «ласточкин хвост»
1
17
Фиксирующая оправка, верхняя каретка
1
18
Оправка шкалы, «Winkelskala», верхняя каретка
1
19
Винт под внутренний шестигранник
1
М6х16
20
Шпиндель, верхняя каретка
1
21
Подшипник скольжения
1
22
Основание подшипника шпинделя
1
23
Рукоять, оправка шкалы, верхняя каретка
1
24
Шкала
1
25
Рычаг рукояти, верхняя каретка
1
26
Рычаг рукояти, верхняя каретка
27
Стопорный болт, рычаг рукояти
28
Пружина
1
29
Стальной шар
30
Ролик
6
31
Винт под внутренний шестигранник
1
М6х25
32
Крепежная рукоять
1
33
Винт под внутренний шестигранник
2
М5х12
Шайба
2
М5
34
Винт с потайной головкой
2
М5х6
35
Вал
1
36
Защитный экран
1
37
Шестигранный корпус
1
38
Винт под внутренний шестигранник
1
М3х8
Гайка
1
М3
39
Винт под внутренний шестигранник
2
М3х6
Шайба
2
М3
Защита в сборе
1
