Правильное натяжение синхронного ремня достигается в том случае, если его можно продавить на 3 мм
указательным пальцем.
ВНИМАНИЕ!
Следует убедиться, что ролик натяжения находится в постоянном контакте с наружной
поверхностью V-образного ремня.
Убедиться, что натяжение V-образного ремня выбрано правильно. Избыточное или недостаточное
натяжение ремня могут повлечь за собой повреждения оборудования.
5.6.3 Таблица скоростей
Пример
Если ремень от ролика A до ролика C проходит по
ролику 3 диаметра, получится скорость 2000 об/мин.
Ролик C
Ролик B
Ролик A
ИНФОРМАЦИЯ
При установке V-образного ремня в позицию AC3, физические свойства привода ограничивают
скорость оборотов значением 2500 об/мин, обусловленным механическим трением. В позиции V-
образного ремня AC3 невозможно добиться управляющей величины 225%. Полный диапазон
управляющих величин от 15% до 225% реализуется только в положении V-образного ремня AC 1.
Данная настройка позволяет предупредить ослабление заготовки из-за слишком большой центробежной
силы, действующей со стороны кулачков на патрон.
тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru
5.7 Регулировка подачи
Отключите станок от электросети!

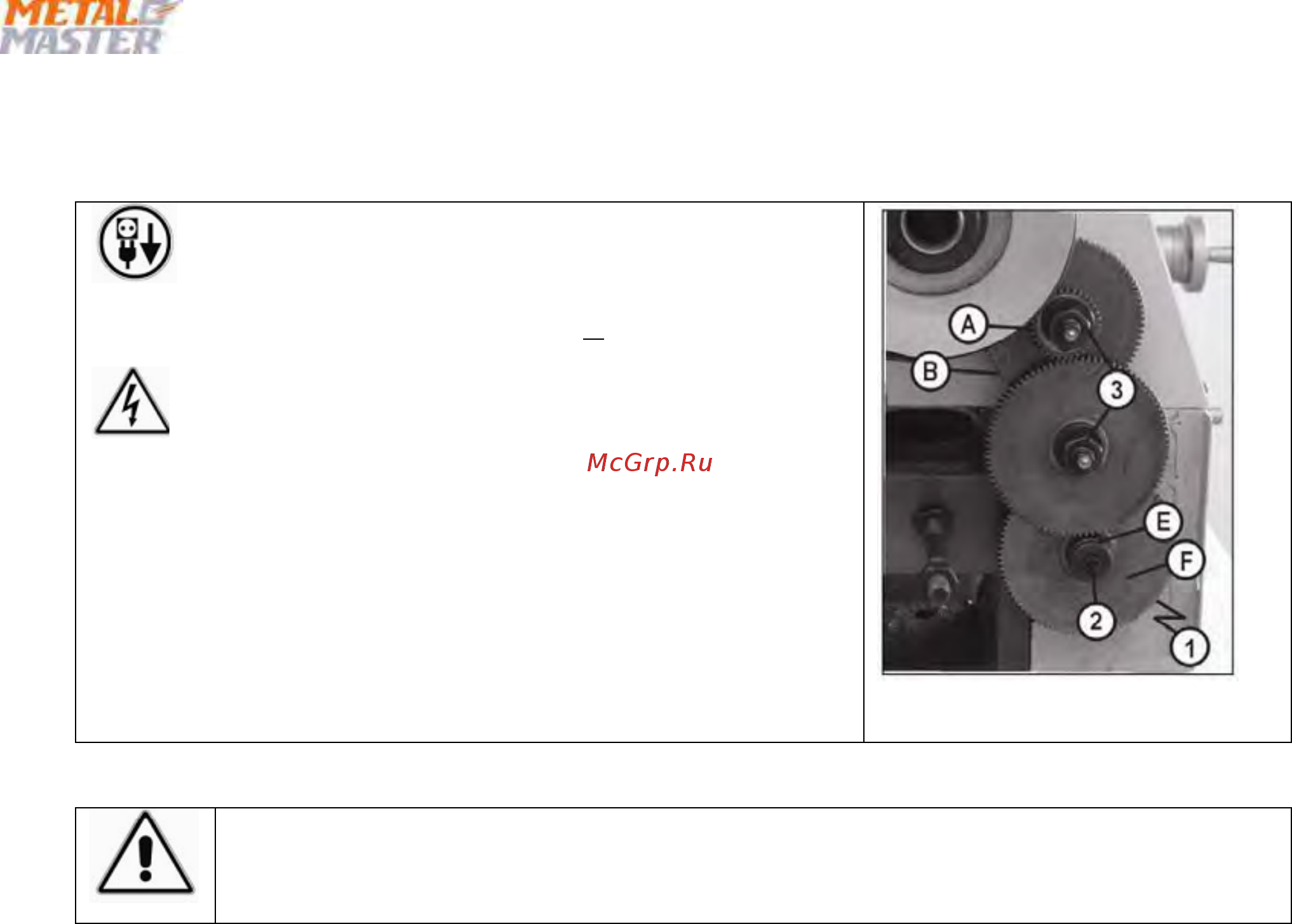

Сменные шестерни находятся на гитаре. Отпустите винт (1),
расположенный справа внизу гитары - за
сменным зубчатым
колесом (F), и поверните механизм гитары вправо.
Открутите винт (2) с ходового винта или гайки (3),
закрепляющие сменные зубчатые колеса.
После этого возьмите необходимые сменные шестерни согласно
выбранной подаче по таблице подач и закрепите их соответственно
гайками (3) и винтом (2). Поверните механизм гитары влево так,
чтобы зубчатое колесо (В) вновь вошло в зацепление с
промежуточной шестерней (Z40). В боковой зазор между колесами
вставить лист бумаги (плотностью 80 г/м2) в качестве
регулировочного средства. Закрепите механизм гитары, закрутив до
упора винт (1).
Наденьте и закрепите кожух гитары, подсоедините станок к
электросети.
Указание: пример подбора сменных зубчатых колес:
Позиции сменных зубчатых колес указаны в таблице подачи буквами от A до F. В
рассматриваемом примере устанавливается величина подачи 0,1 мм. Для установки
данной подачи необходимо установить сменные зубчатые колеса следующим образом:
(A) - колесо z=33, гитара, верхний болт гитары; передняя сторона
(B) - колесо z=80, гитара, верхний болт гитары; передняя сторона
(C) - колесо z=25, гитара, центральный болт гитары; задняя сторона (не видим)
(D) - колесо z=90, гитара, центральный болт гитары; передняя сторона
(E) - H Втулка на ходовом винте, не участвует в зацеплении
(F) - колесо z=90, на ходовом винте; задняя сторона
Зубчатые колеса, находящиеся в зацеплении, расположены в таблице одно над другим.
Нахождение колес в зацеплении обозначено знаком ( | ).
Например, при подаче 0,1 мм: зубчатое колесо A (z=33) находится в зацеплении с колесом C (z=90).
12.3.4 Подачи при нарезании резьбы
Положение зубчатых колес при нарезании резьб резцом указаны в таблицах на кожухе гитары. Установка
необходимых подач производится тем же способом, что и в п. 12.3.3 „Установка подачи". В некоторых
ячейках таблиц резьб стоит значение „Н". Это означает, что данное колесо не участвует в зацеплении.
Колеса этих позиций Вы можете не устанавливать, либо установить в эти позиции колеса малого диаметра.
Обратите внимание на то, чтобы в этом случае колеса не вошли в зацепление!
