тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru
5.5.1 Посадочное место главного шпинделя
Посадочное место главного
шпинделя рассчитано на
короткое конусное соединение.
Для установки патрона с
четырьмя губками необходим
фланец патрона.
«Принадлежности на заказ»
на стр. 25
Посадочное место главного шпинделя
ВНИМАНИЕ!
При демонтаже станка держатель заготовки может упасть на станину двигателя и повредить
направляющие. Чтобы не допустить повреждения станины двигателя, необходимо предварительно
уложить на нее деревянный щит или аналогичный предмет.
Отвернуть 3 гайки фланца патрона станка, чтобы снять держатель заготовки (в данном случае, для патрона с тремя
губками).
Снять держатель заготовки.
При необходимости ослабить затяжку держателя заготовки, слегка постучав по нему молотком с пластиковым
наконечником или резиновой киянкой.
тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru

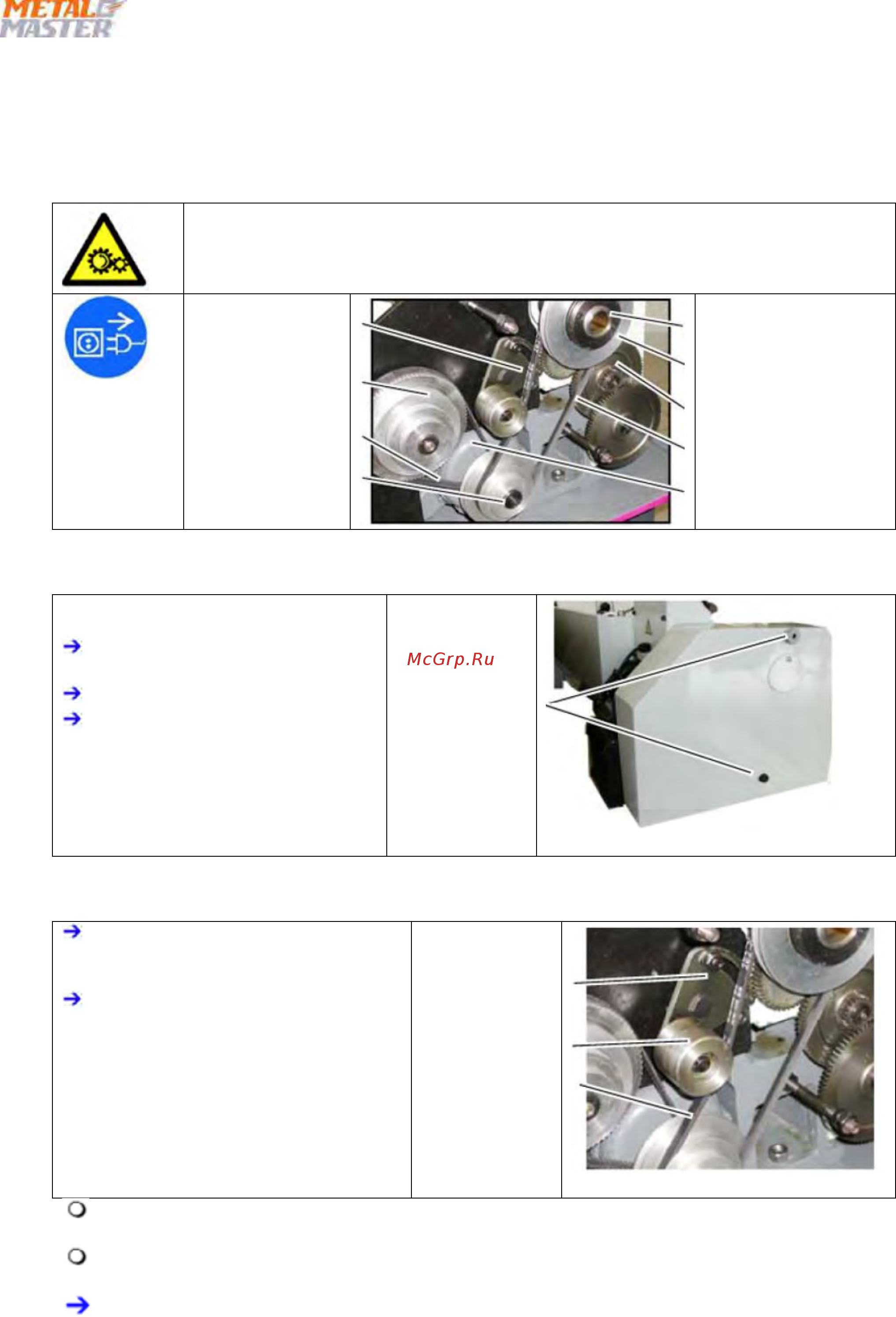

5.6 Регулировка скорости
Регулировка скорости производится изменением положения V-образных ремней на валках.
В модели станка «Vario» скорость регулируется в заданном диапазоне изменения с помощью частотного
преобразователя. Далее, скорость регулируется с помощью потенциометров на щите управления станка.
ВНИМАНИЕ!
Необходимо отключить систему противоударной защиты станка перед снятием защитной крышки.
Опора ремня натяжения
с роликом натяжения
Ролики основной
трансмиссии
Синхронный ремень
Шкив двигателя
Шпиндель станка
Ролик шпинделя
Сменная зубчатая пара
квадранта
V-образный ремень
Электродвигатель
5.6.1 Защитная крышка устройства натяжения
Для изменения скорости подачи необходимо,
в первую очередь, снять защитную крышку.
Отключить питание системы
противоударной защиты.
Отвернуть пару крепежных винтов.
Снять защитную крышку.
Крепежные винты
Защитная крышка устройства натяжения
5.6.2 Изменение диапазона скоростей
Ослабить гайку на держателе ролика
натяжения, уменьшить натяжение V-образного
ремня.
Поднять V-образный ремень в требуемое
положение.
Держатель ролика
натяжения
Ролик натяжения
V-образный
ремень
Ролик натяжения
В зависимости от выбранной скорости, V-образный ремень можно поднять непосредственно на ролик двигателя,
либо на ролик основной трансмиссии.
Обращаться с V-образным ремнем следует с крайней осторожностью. Не допускаются его повреждения или
растяжение.
Зафиксировать ролик натяжения, повторно затянуть гайку.
