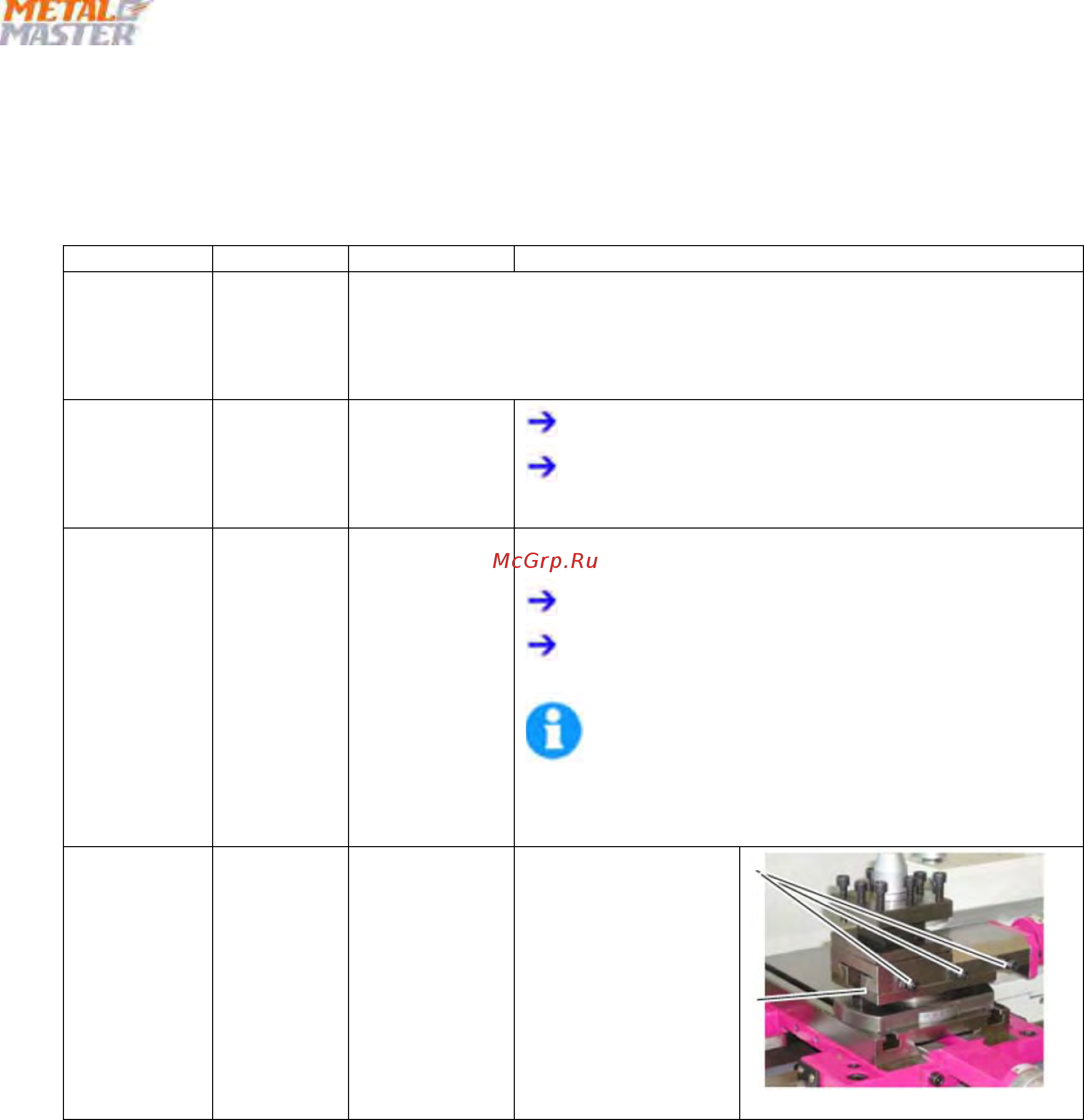

6.2 Проверка и техническое обслуживание
Характер и степень износа станка в значительной мере зависят от индивидуальных особенностей использования и
обслуживания. По указанной причине все интервалы технического обслуживания указываются как официально
утвержденные.
Интервал
Где?
Что?
Как?
Начало работы
после любых
ремонта или
технического
обслуживания
Станок
Проверка безопасности
Начало работы
после любых
ремонта или
технического
обслуживания
Станок
Смазка
Смазка всех направляющих ИГП 30 или аналог
Смазка сменных зубчатых пар и ходовых винтов с помощью
литиевой смазки TUFLUBE Allweather или аналогом
По мере
необходимости
Верхняя
часть
Перенастройка
Избыточный зазор сверху уменьшается посредством
перенастройки конического клина.
Ослабить контргайку.
Слегка повернуть винт по часовой стрелке, затянуть
настроечный винт контргайкой.
ИНФОРМАЦИЯ
Поворот настроечного винта на 90
о
соответствует смещению на
0,2 мм. Настройка с помощью винта производится небольшими
шагами.
Настроечные винты с
контргайками
Конический клин
Конический клин на верхней каретке
тех. поддержка 8 (800)555-05-40
сайт: www. m e t a l m a s t e r . r u
Интервал
Где?
Что?
Как?
Начало работы
после любых
ремонта или
технического
обслуживания
Блок подачи
Визуальный
контроль
Проверить уровень масла через смотровое окно блока. Масло
должно доходить до середины окна.
При необходимости, долить до метки масло «Mobilgear 627»
или эквивалентное масло.
Через первые
200 часов
эксплуатации,
затем один раз
в год или
кждые 700
часов работы
Замена масла
При замене масла использовать для сбора масла сборную
емкость достаточного объема.
Отвернуть болт на сливном отверстии.
Отвернуть болт заливной горловины.
Когда все масло слито, перекрыть сливное отверстие.
Залить в станок масло «Mobilgear 627» или эквивалентное
масло до метки уровня в центре смотрового окна, используя
воронку, установленную в заливную горловину.
Сливное отверстие
Заливная горловина
Масляные отверстия в блоке подачи
