тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru
BF20V
Сверлильно-фрезерная голова
Страница:
19
Всего страниц:
38
4
4.1
Эксплуатация
Безопасность
Пользуйтесь сверлильно-фрезерным станком только при соблюдении следующих
условий:
○ Сверлильно-фрезерный станок находится в исправном рабочем состоянии.
○ Сверлильно-фрезерный станок используется в соответствии с инструкциями
○ Соблюдены требования руководства по эксплуатации.
○ Все устройства защиты установлены и активированы.
Все неисправности должны незамедлительно устраняться. В случае неисправности в
работе станка незамедлительно остановите его и примите меры к недопущению
непреднамеренного или несанкционированного пуска.
Незамедлительно сообщайте ответственному лицу о любых модификациях.
«Безопасность в процессе эксплуатации» на стр. 10
4.2
Элементы управления и индикации

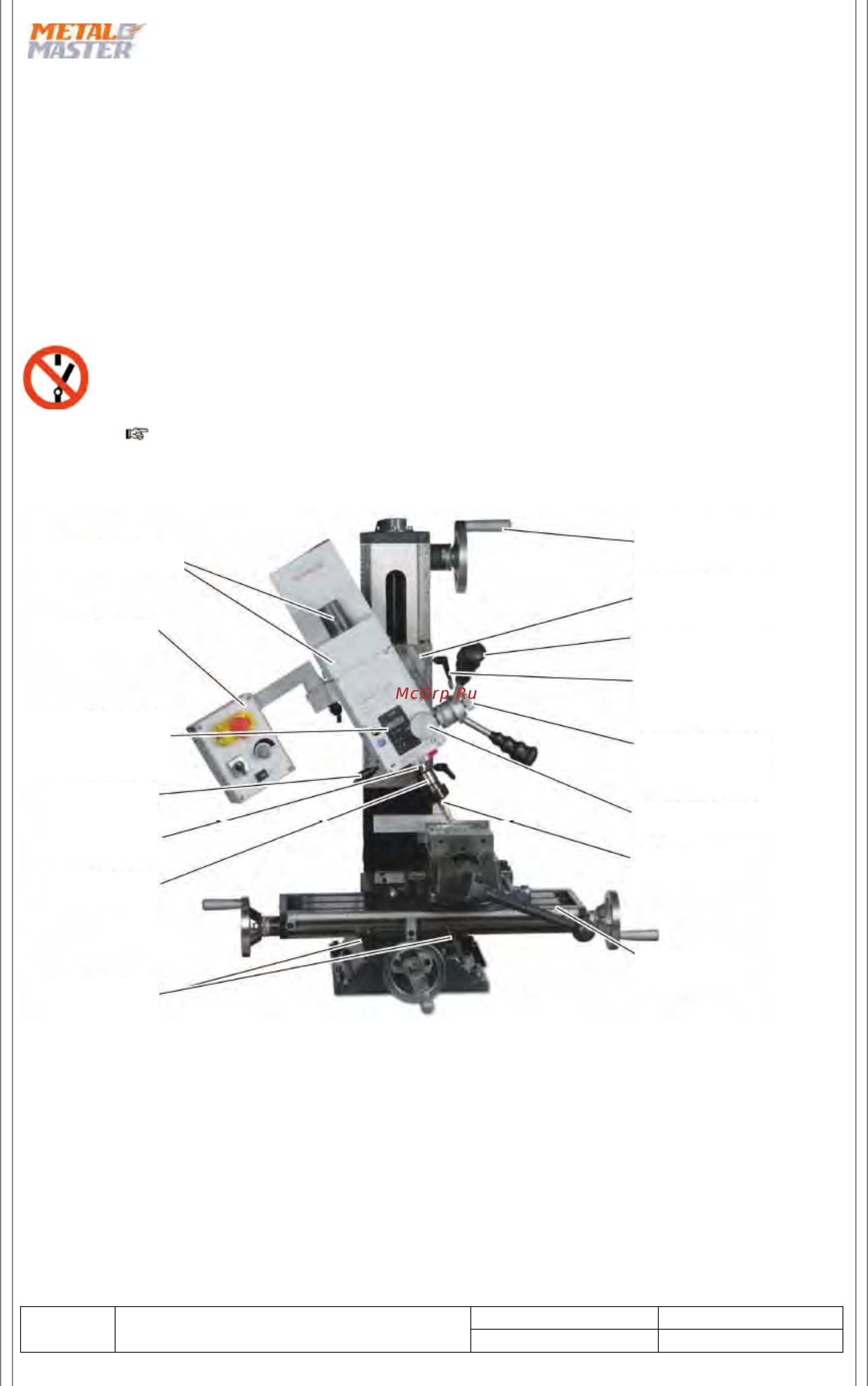

Рис. 4-1: BF 20 Vario ; BF 20 L Vario
Пульт управления
Втулка шпинделя
Зажимная рукоятка
поперечного стола
Поперечный стол
Инструмент
Точная поперечная подача
втулки шпинделя
поперечной подачи
Правый зажимной винт
сверлильно-фрезерной головки
Селекторный переключатель
ступеней коробки скоростей
Рукоятка регулировки высоты
сверлильно-фрезерной головки
Зажимная рукоятка
втулки шпинделя
Цифровой дисплей точной
поперечной подачи втулки
шпинделя
Крышка затяжного болта
Линейка со шкалой
Рукоятка подачи втулки
шпинделя
тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru
BF20V
Сверлильно-фрезерная голова
Страница:
20
Всего страниц:
38
4.3
Пуск сверлильно-фрезерного станка
ВНИМАНИЕ!
Перед изменением направления
вращения при помощи
переключателя подождите полной
остановки сверлильно-фрезерного
станка.
Рис. 4-2: Пульт управления
ИНФОРМАЦИЯ
Скорость шпинделя немного меньше в левом вращении, чем в правом вращении.
→ Направление вращения
сверлильно-фрезерного станка
выбирается при помощи
переключателя.
→ Нажмите кнопку «ВКЛ.».
Сверлильно-фрезерный станок будет
активирован и начнет вращаться в
выбранном направлении.
«Переключение диапазона
скоростей» на стр. 21
Рис. 4-3: Кнопка включения/выключения
4.4
Отключение сверлильно-фрезерного станка
→ Поверните переключатель в положение «0»
4.5
Установка инструмента
ОСТОРОЖНО!
При выполнении операций фрезерования коническое седло должно быть всегда
прикреплено к затяжному болту. Любые соединения с коническим отверстием
рабочего шпинделя без использования затяжного болта запрещены для операций
фрезерования. Коническое соединение должно освобождаться боковым
давлением. Травмы от разлетающихся частей.
В рабочем шпинделе допускается использовать только держатели инструмента и
зажимные приспособления с конусом Морзе MK2 и внутренней резьбой M10 для
блокирующего крепления. Переходные втулки не допускаются.
Данная фрезерная головка оснащена крепежным приспособлением MK 2 и
затяжным болтом M10.
Кнопка «ВКЛ.»
Переключатель «ВКЛ./ВЫКЛ.»
освещения станка
Переключатель
направления вращения
АВАРИЙНЫЙ ОСТАНОВ
Потенциометр
регулировки скорости
