Руководство по эксплуатации Меркурий 204, 208, 234, 238
Страница 22 из 63 Версия 07.2022

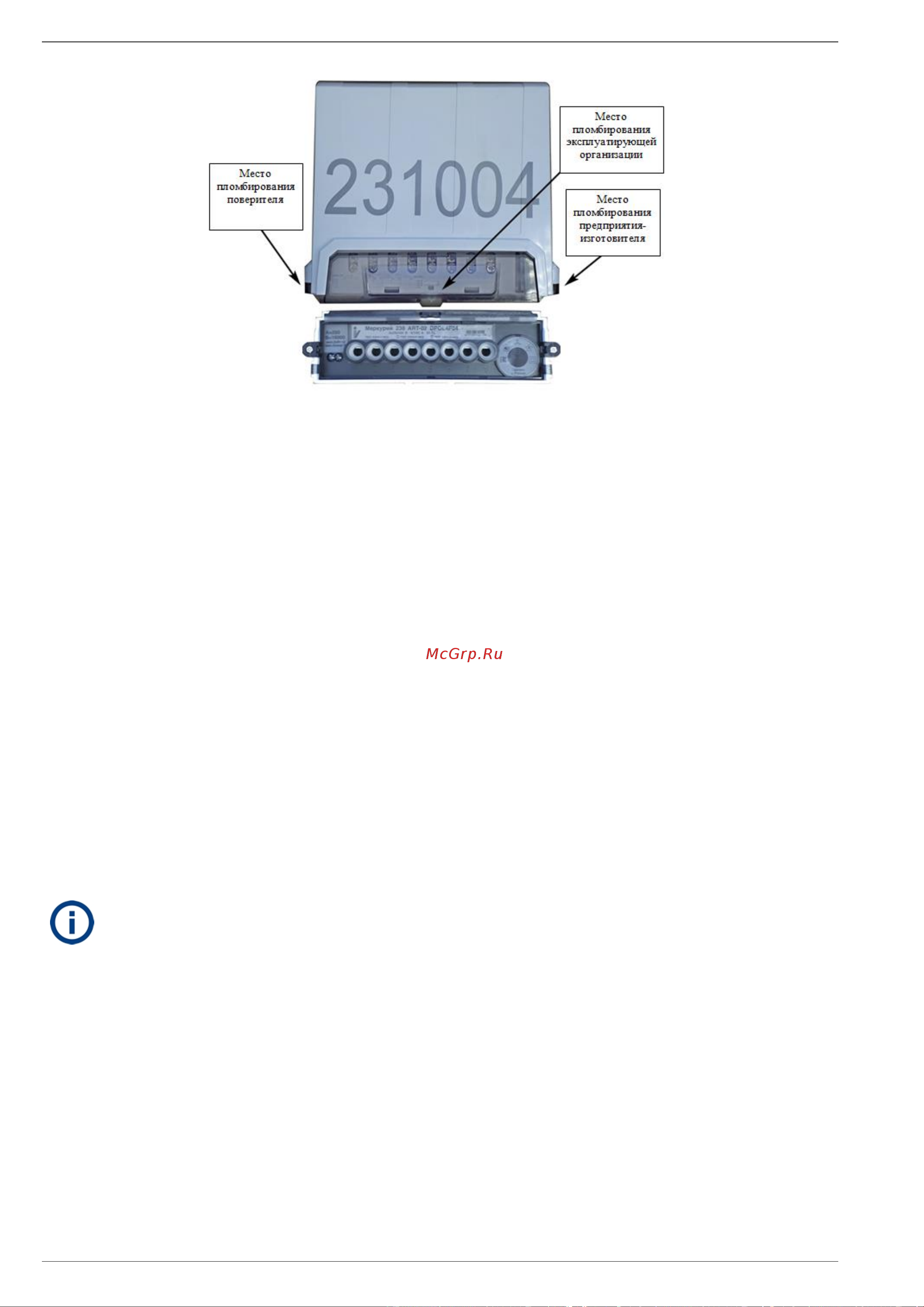

Рисунок 3.4 – Общий вид счетчиков «Меркурий 238» с указанием мест
пломбирования и нанесения знака поверки
4 Устройство и работа
4.1 Устройство счетчиков
Счетчики выполнены в пластиковом корпусе, не поддерживающем горение. Корпус
счетчиков «Меркурий 204», «Меркурий 234» предназначен для монтажа на панель (щит),
корпус счетчиков «Меркурий 208», «Меркурий 238» предназначен для монтажа на опору
линии электропередач или иную поверхность с использованием кронштейна, входящего в
комплект поставки. Габаритные размеры счетчиков приведены в приложении А.
Счетчики состоят из корпуса с крышками, клеммной колодки и установленными
внутри печатными платами с радиоэлементами. Клеммные крышки счетчиков выполнены
из прозрачного пластика для контроля несанкционированного подключения к
измерительным и интерфейсным цепям. Счетчики «Меркурий 204» и «Меркурий 234»
имеют на передней две кнопки для управления режимами индикации.
Счетчики имеют светодиодный индикатор функционирования, являющийся
одновременно индикатором импульсов учета электроэнергии.
Модификации счетчиков «Меркурий 204» и «Меркурий 234» с индексом «М» в коде
имеют сменный модуль интерфейса связи. Для подключения внешней антенны имеется
разъем типа SMA-F. Сменный модуль установлен в отсеке под крышкой с возможностью
пломбирования эксплуатирующей организацией.
Сменный модуль, а также батарею дополнительного энергонезависимого питания
счетчиков «Меркурий 204», «Меркурий 234» можно заменить на объекте
эксплуатации без вскрытия основной крышки корпуса и нарушения поверочных
пломб.
Структура программного обеспечения счетчика разделена на метрологически
значимую (измерительную) и метрологически незначимую (интерфейсную) части.
Метрологически значимая часть встроенного ПО, калибровочные коэффициенты и
измеренные данные защищены и недоступны для изменения без вскрытия корпуса.
Измерительное ПО отделено от интерфейсного ПО, располагается в отдельной
области памяти и защищено от изменений контрольной суммой.
Счетчики обеспечивают возможность обновления метрологически незначимой
(интерфейсной) части ПО без воздействия на метрологически значимую (измерительную)
часть.
Перезагрузка микропрограммного обеспечения счетчиков обеспечивается в
следующих случаях:
в автоматическом режиме после его обновления;
