Меркурий 204, 208, 234, 238 Руководство по эксплуатации
Версия 07.2022 Страница 57 из 63
A
B
ГЕНЕРАТОР НАГРУЗКА
10 11
C
N
A
B
C
N
2 5 8
ВИНТЫ НЕ УСТАНОВЛЕНЫ
1 3 4 6 7 9

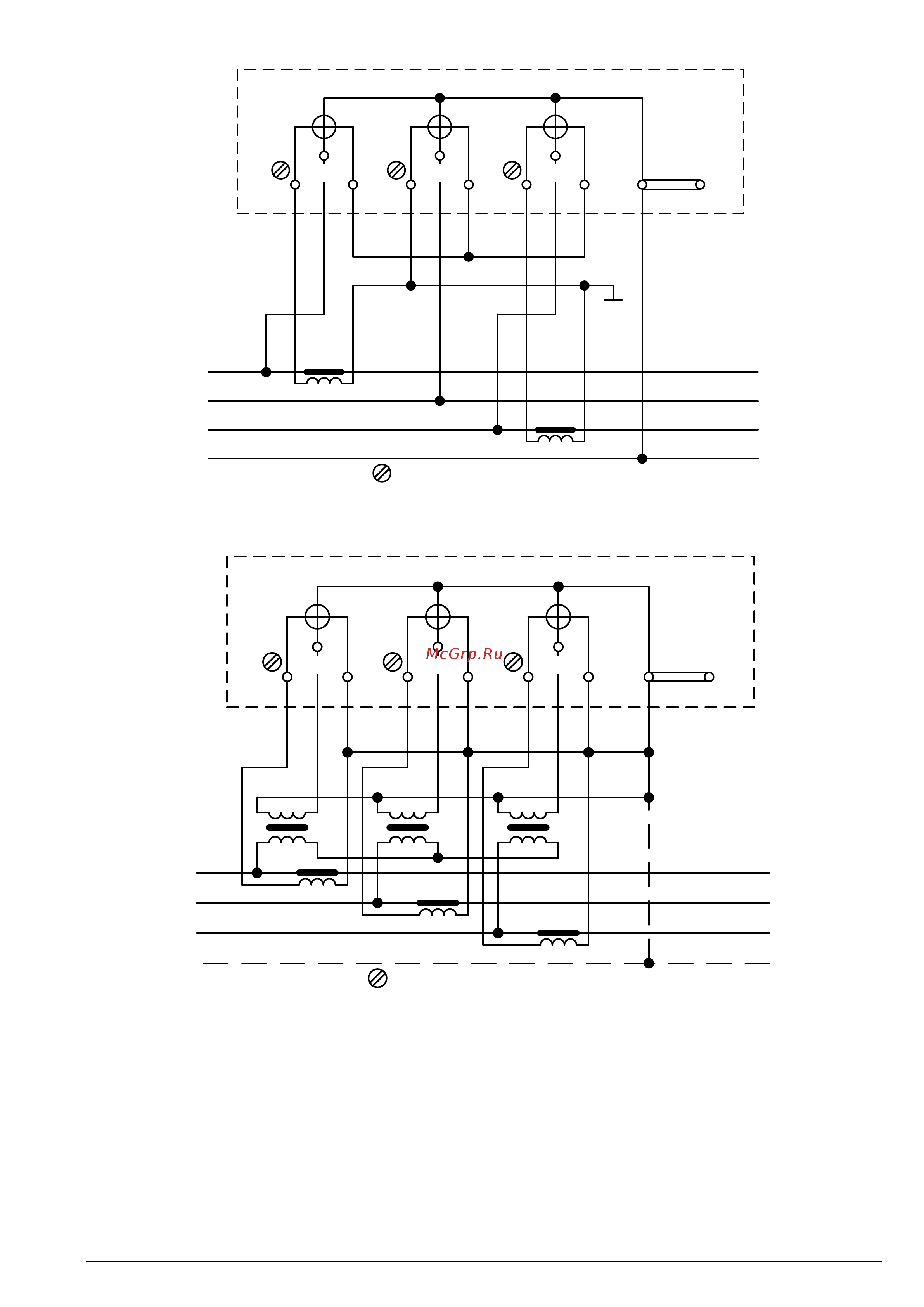

Рисунок Б.5 – Схема подключения счетчика «Меркурий 234», включение
через два трансформатора тока
A
B
ГЕНЕРАТОР НАГРУЗКА
10 11
C
N
A
B
C
N
2 5 8
ВИНТЫ НЕ УСТАНОВЛЕНЫ
1 3 4 6 7 9
Рисунок Б.6 – Схема подключения счетчика «Меркурий 234», включение
через три трансформатора напряжения и три трансформатора тока
