Руководство по эксплуатации Меркурий 204, 208, 234, 238
Страница 34 из 63 Версия 07.2022
5 Использование по назначению
5.1 Требования безопасности
К работам по монтажу, техническому обслуживанию и ремонту счетчика допускаются
лица, прошедшие инструктаж по технике безопасности и имеющие квалификационную
группу по электробезопасности не ниже III до 1000 В.
ВНИМАНИЕ: ВСЕ РАБОТЫ, СВЯЗАННЫЕ С МОНТАЖОМ СЧЕТЧИКОВ,
ДОЛЖНЫ ПРОИЗВОДИТЬСЯ ПРИ ОТКЛЮЧЕННОЙ СЕТИ.
При проведении работ по монтажу и обслуживанию счетчика должны соблюдаться
требования ГОСТ 12.2.007.0-75, «Правила технической эксплуатации электроустановок
потребителей», «Правила по охране труда при эксплуатации электроустановок».
При монтаже счетчика на месте эксплуатации диаметр подключаемых к счетчику
проводов должен выбираться в зависимости от величины максимального тока нагрузки в
соответствии с ПУЭ.
Максимальный ток нагрузки не должен превышать максимальный ток счетчика в
соответствии с модификацией по таблице 1.5.
СЛАБАЯ ЗАТЯЖКА ВИНТОВ КЛЕММНОЙ КОЛОДКИ, А ТАКЖЕ
ИСПОЛЬЗОВАНИЕ МНОГОЖИЛЬНОГО ПРОВОДА БЕЗ НАКОНЕЧНИКОВ
МОЖЕТ ЯВИТЬСЯ ПРИЧИНОЙ ВЫХОДА СЧЕТЧИКА ИЗ СТРОЯ И
ПРИЧИНОЙ ПОЖАРА.
5.2 Схемы подключения счетчиков
Схемы подключения счетчиков приведены в приложении Б.
Счетчики «Меркурий 234» имеют возможность соединения цепей тока и напряжения
(для использования в счетчиках прямого включения». Для соединения цепей тока и

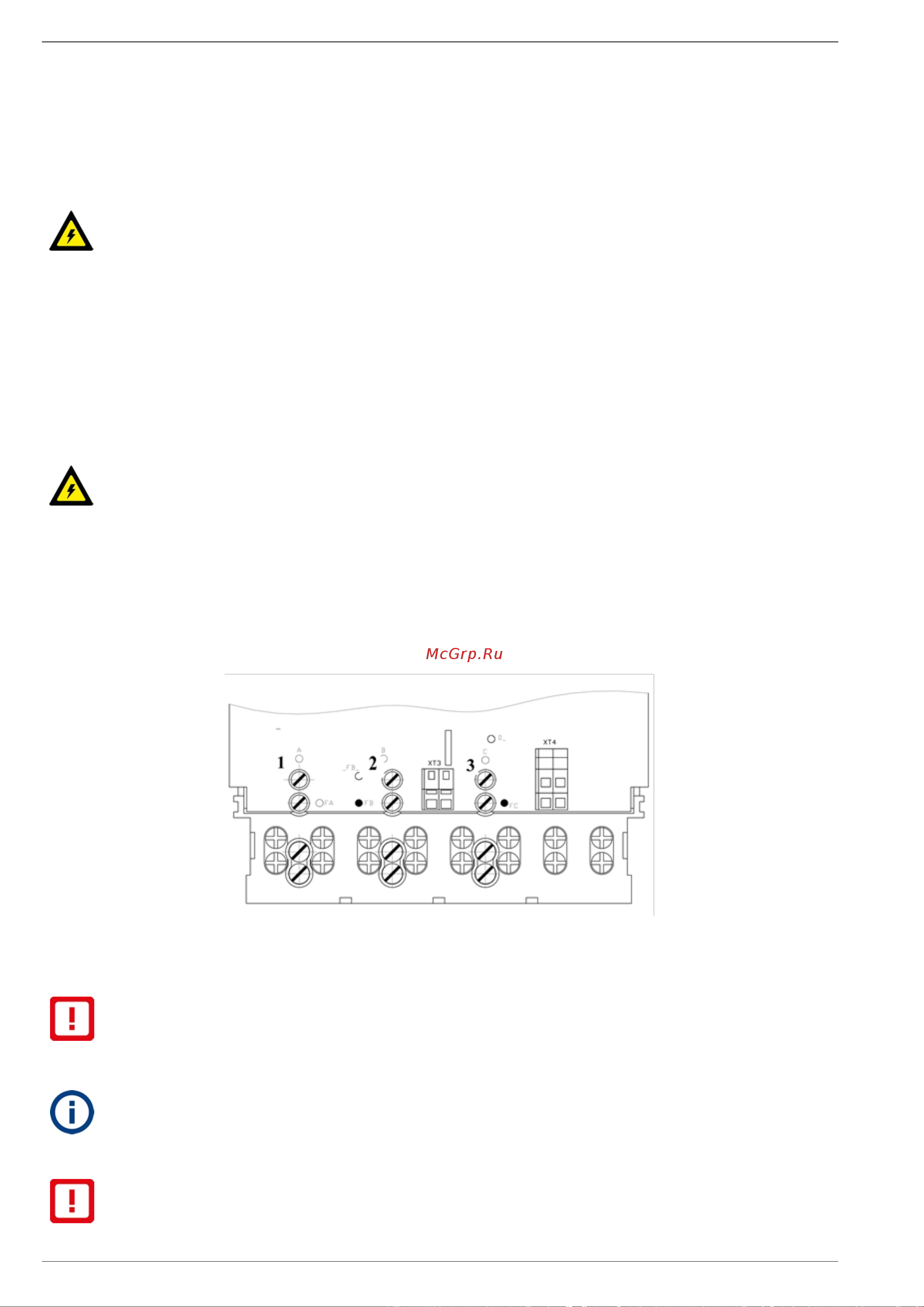

напряжения необходимо установить винты «1», «2» и «3» как показано на рисунке 5.1.
Рисунок 5.1 – Винты для соединения цепей тока и напряжения счетчика
«Меркурий 234»
ВНИМАНИЕ! ПЕРЕД МОНТАЖОМ СЧЕТЧИКА «Меркурий 234» НЕОБХОДИМО
УСТАНОВИТЬ ИЛИ СНЯТЬ ВИНТЫ «1», «2», «3» В ЗАВИСИМОСТИ ОТ СХЕМЫ
ВКЛЮЧЕНИЯ СЧЕТЧИКА В СООТВЕТСТВИИ С ПРИЛОЖЕНИЕМ Б.
Подключение счетчиков к измерительным цепям тока и напряжения на объекте
эксплуатации, включая цепи измерительных трансформаторов тока и напряжения,
должно производиться в соответствии со схемой объекта эксплуатации и
документацией на измерительные трансформаторы.
Предприятие-изготовитель не несет ответственности за нарушения схем
подключения счетчика и потребителя к электроустановкам и за неисправности
электроустановок, приводящие к различиям значений учтенной счетчиком энергии
