Меркурий 204, 208, 234, 238 Руководство по эксплуатации
Версия 07.2022 Страница 33 из 63
В режиме прямого канала счетчики передают данные по запросу из системы
верхнего уровня независимо от используемого протокола обмена. Настройка объема
запрашиваемых данных, времени запросов данных и прочих параметров обмена
данными выполняется в системе верхнего уровня.
Для счетчика с интерфейсом GSM DUAL SIM основным режимом работы является
режим прямого канала. Режим инициативной передачи данных является опциональным.
Для работы в режиме прямого канала к счетчику с интерфейсом GSM DUAL SIM можно
подключить по интерфейсу RS485 64 и более ведомых счетчиков. В режиме
инициативной передачи данных к ведущему счетчику можно подключить не более трех
ведомых счетчиков.
Счетчик с интерфейсом GSM DUAL SIM обеспечивает стабильный и надежный
обмен данными, так как может работать по каналам разных операторов сотовой связи.
При настройке назначается приоритетный оператор связи, а в процессе работы
выполняется автоматический переход в сеть другого оператора, если невозможно
передать данные из-за неудовлетворительного качества связи или низкого уровня
сигнала. После определенного интервала времени, заданного при настройке,
выполняется возврат в сеть приоритетного оператора.

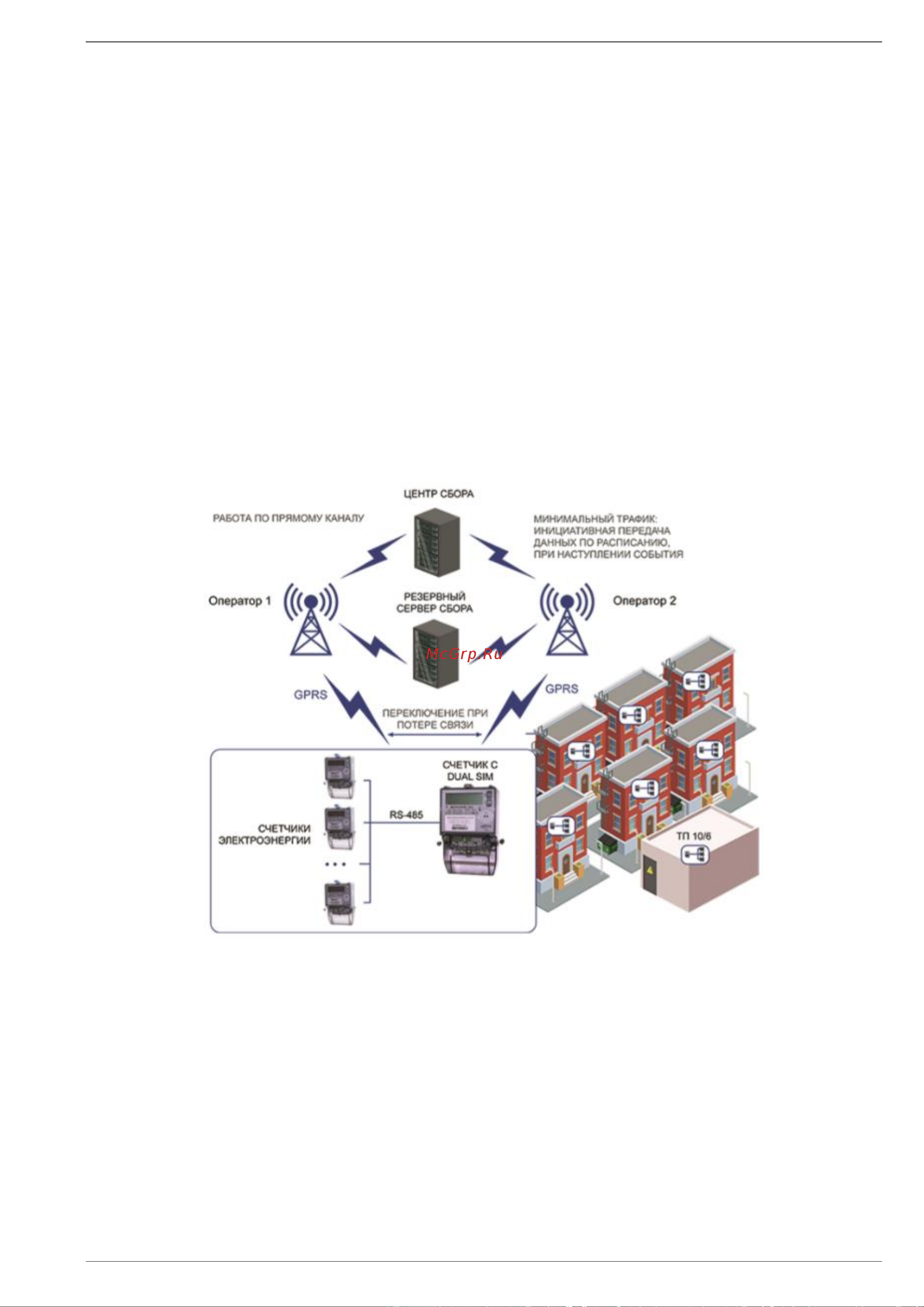

Схема работы счетчика с интерфейсом GSM DUAL SIM в составе системы
АИИС КУЭ приведена на рисунке 4.5.
Рисунок 4.5 – Схема работы счетчика DUAL SIM в составе АИИС КУЭ
При вводе в эксплуатацию в составе АС счетчик с интерфейсом NBIOT или GSM
DUAL SIM необходимо настроить для работы в составе системы (сконфигурировать).
Изменение параметров конфигурации выполняется в приложении «LpWAN
Конфигуратор», сведения по конфигурированию приведены в документе «LpWAN
Конфигуратор. Руководство пользователя».
Конфигурирование следует выполнить в соответствии с эксплуатационной
документацией на АС и руководствуясь инструкциями, приведенными в документе
«LpWAN Конфигуратор. Руководство пользователя».
Конфигурирование должно осуществляться подготовленным техническим
персоналом, владеющим навыками работы с вычислительной техникой и знакомым с
задачами АС.
