Меркурий 204, 208, 234, 238 Руководство по эксплуатации
Версия 07.2022 Страница 47 из 63
электроэнергии нарастающим итогом и за определенные периоды. К вспомогательным
параметрам относятся мгновенные текущие значения параметров (мощности, токи,
напряжения и т. п.), а также диагностические параметры.
В счетчиках «Меркурий 204» и «Меркурий 234» используется два режима индикации:
режим автоматической смены информации по циклу (циклической индикации);
ручной режим смены информации с помощью кнопок, расположенных на лицевой
панели.
Верхняя кнопка счетчика «Меркурий 204» соответствует левой кнопке
«Меркурий 234», нижняя кнопка «Меркурий 204» соответствует правой кнопке
«Меркурий 234».

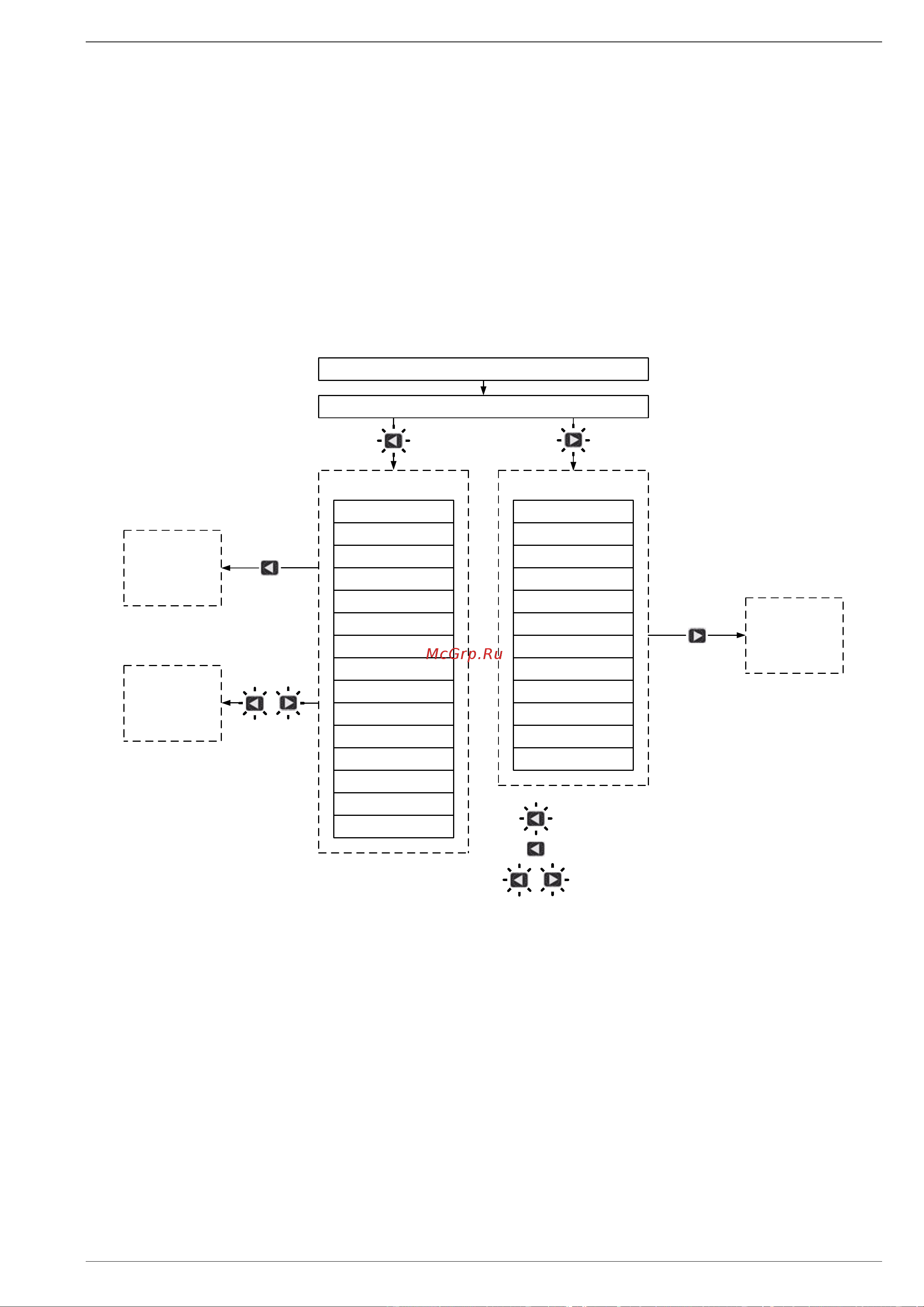

Режимы индикации и переходы между ними приведены на рисунке 5.8. На рисунке
показаны кнопки счетчика «Меркурий 234», для «Меркурий 204» поведение кнопок
аналогично.
Включение счетчика, все символы
Главный экран, автоматическая смена
Группы основных
параметров
Группы вспомогательных
параметров
Максимумы мощности
за текущий месяц
Максимумы мощности
за (-1 месяц)
Максимумы мощности
за (-2 месяц)
Полная мощность
Максимумы мощности
за (-3 месяц)
Учтенная энергия
за текущий день
Учтенная энергия
за предыдущий день
Учтенная энергия
за текущий месяц
Учтенная энергия
за (-1 месяц)
Учтенная энергия
за (-2 месяц)
...
Учтенная энергия
за (-11 месяц)
Учтенная энергия
за текущий год
Учтенная энергия
за предыдущий год
Реактивная мощность
Активная мощность
Ток нагрузки
Угол между фазными
напряжениями
Напряжение сети
Коэф. искажений
фазных напряжений
Частота сети
Коэффициент
мощности
Температура внутри
корпуса
Дата
Время
Следующий
параметр
в выбранной
группе
вспомогательных
параметров
длинное нажатие (следующая группа)
короткое нажатие (следующий параметр в группе)
Лимит энергии
по тарифу 1
Лимит активной
мощности
Следующий
параметр
в выбранной
группе
основных
параметров
одновременное длинное нажатие
и
Смена состояния
реле
Управление
реле
и
Рисунок 5.8 – Режимы индикации и переходы между ними
В автоматическом режиме на ЖКИ последовательно выводится информация группы
«главный экран». Состав параметров, которые выводятся в автоматическом режиме,
зависит от настройки параметров индикации счетчика. Настройку можно выполнить с
помощью ПО «Конфигуратор СПОДЭС».
Полный перечень параметров автоматической индикации:
параметры, приведенные в разделе «Учтенная энергия нарастающим итогом»
таблицы 5.2;
параметры, приведенные в таблице 5.3.
Для перехода к группам параметров используется длительное (более трех секунд)
нажатие кнопок, для выбора параметра в группе – короткое нажатие.
Пример перехода к ручному режиму и выбора группы основных параметров
«Учтенная энергия за текущий день»: длинное нажатие левой кнопки пять раз до
