Руководство по эксплуатации Меркурий 204, 208, 234, 238
Страница 56 из 63 Версия 07.2022
A
B
ГЕНЕРАТОР
НАГРУЗКА
C
N
A
B
C
N
ВИНТЫ УСТАНОВЛЕНЫ
10 11
2 5 8
1 3 4 6 7 9

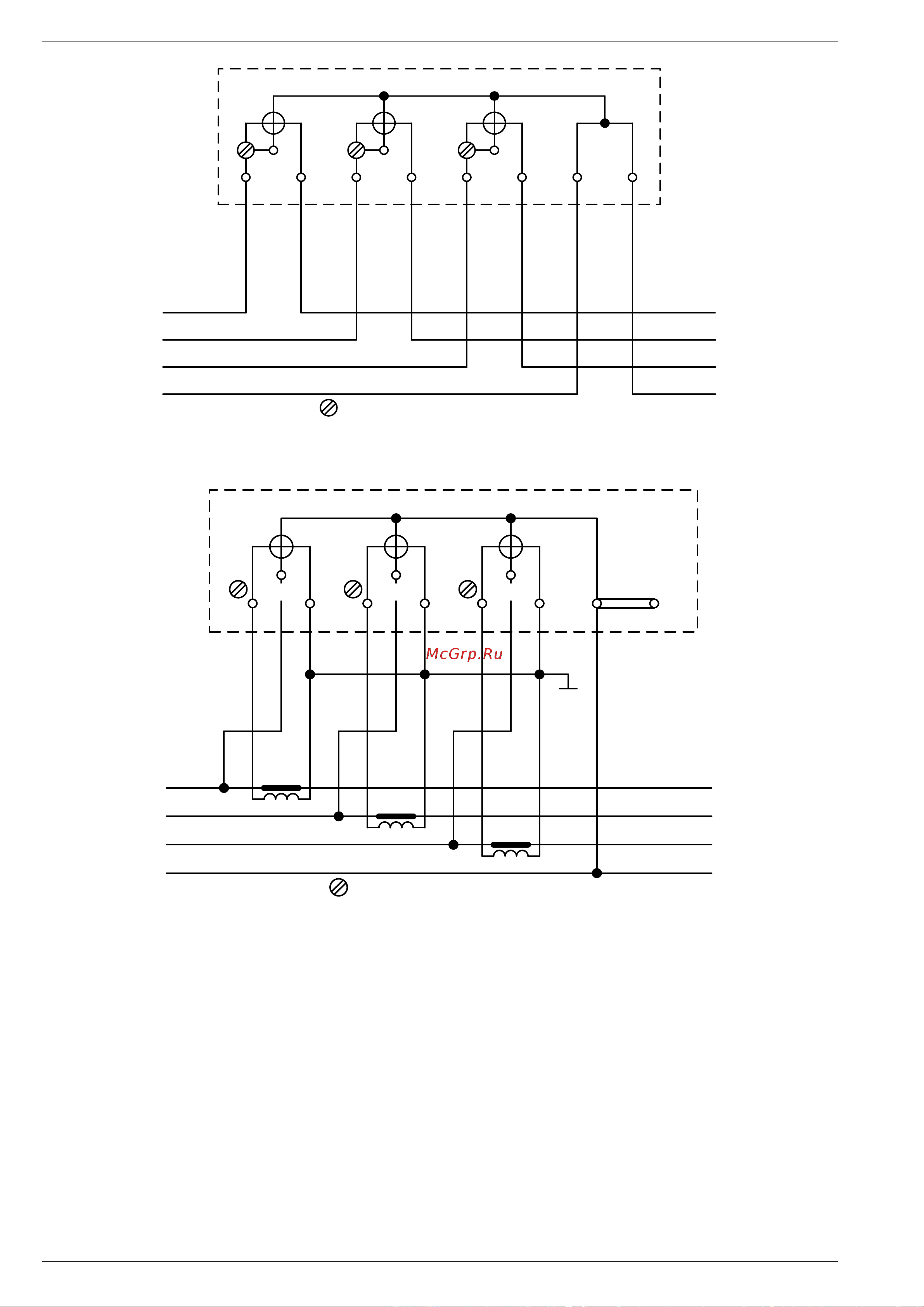

Рисунок Б.3 – Схема подключения счетчика «Меркурий 234»,
прямое включение
A
B
ГЕНЕРАТОР НАГРУЗКА
10 11
C
N
A
B
C
N
2 5 8
ВИНТЫ НЕ УСТАНОВЛЕНЫ
1 3 4 6 7 9
Рисунок Б.4 – Схема подключения счетчика «Меркурий 234», включение
через три трансформатора тока
