Меркурий 204, 208, 234, 238 Руководство по эксплуатации
Версия 07.2022 Страница 55 из 63
Приложение Б
(Обязательное)
Схемы подключения счетчиков
1 2 3 4
L
N
L
N
ГЕНЕРАТОР НАГРУЗКА

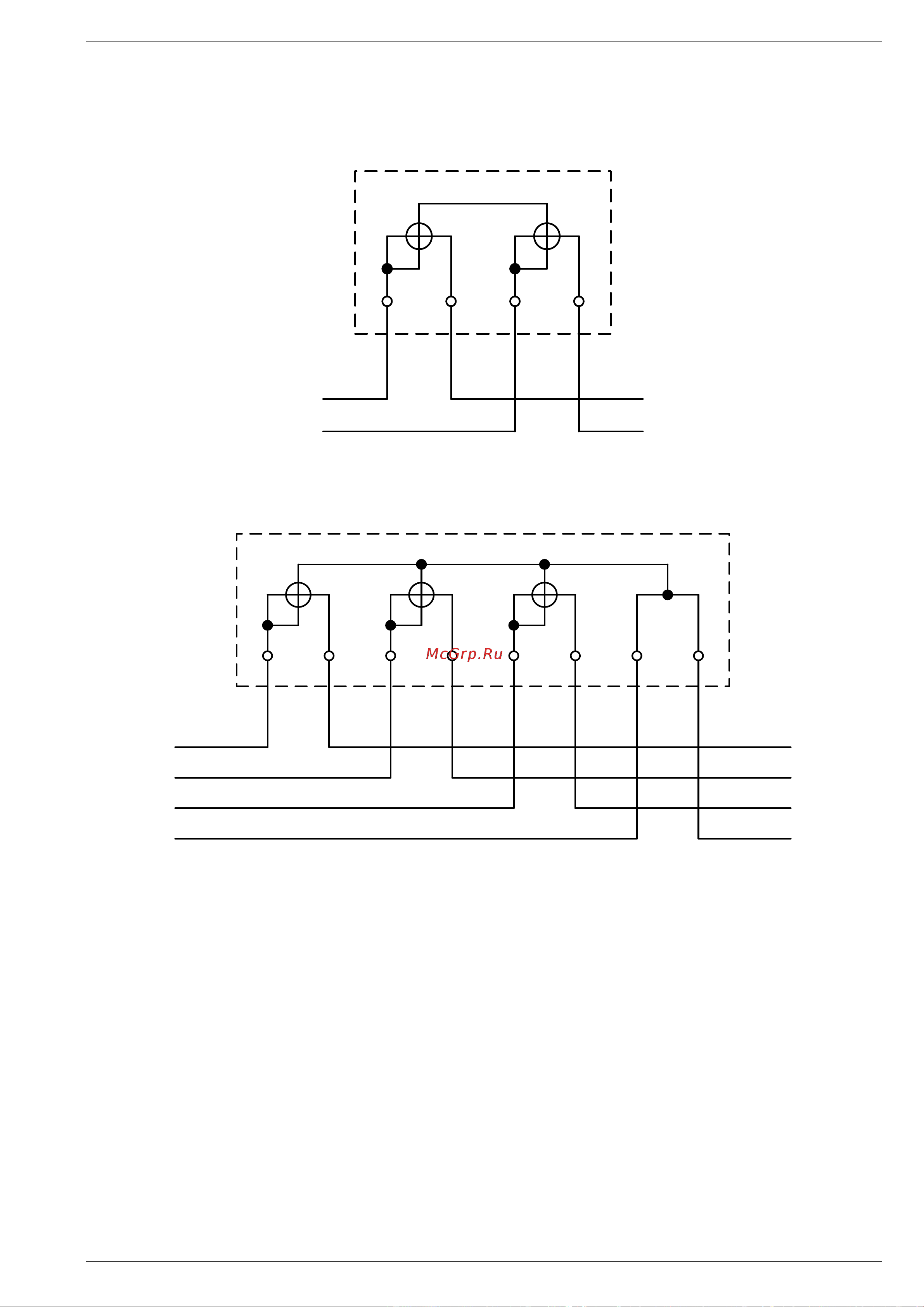

Рисунок Б.1 – Схема подключения счетчиков «Меркурий 204»,
«Меркурий 208», прямое включение
A
B
ГЕНЕРАТОР НАГРУЗКА
C
N
A
B
C
N
7 81 2 3 4 5 6
Рисунок Б.2 – Схема подключения счетчика «Меркурий 238»,
прямое включение
