Руководство по эксплуатации Меркурий 204, 208, 234, 238
Страница 60 из 63 Версия 07.2022
ИНТЕРФЕЙС RS485
NC
В1
А1
3
2
1
X3
В0
А0
5
4
ВИТАЯ ПАРА
120 Ом
RS485-1
RS485-2

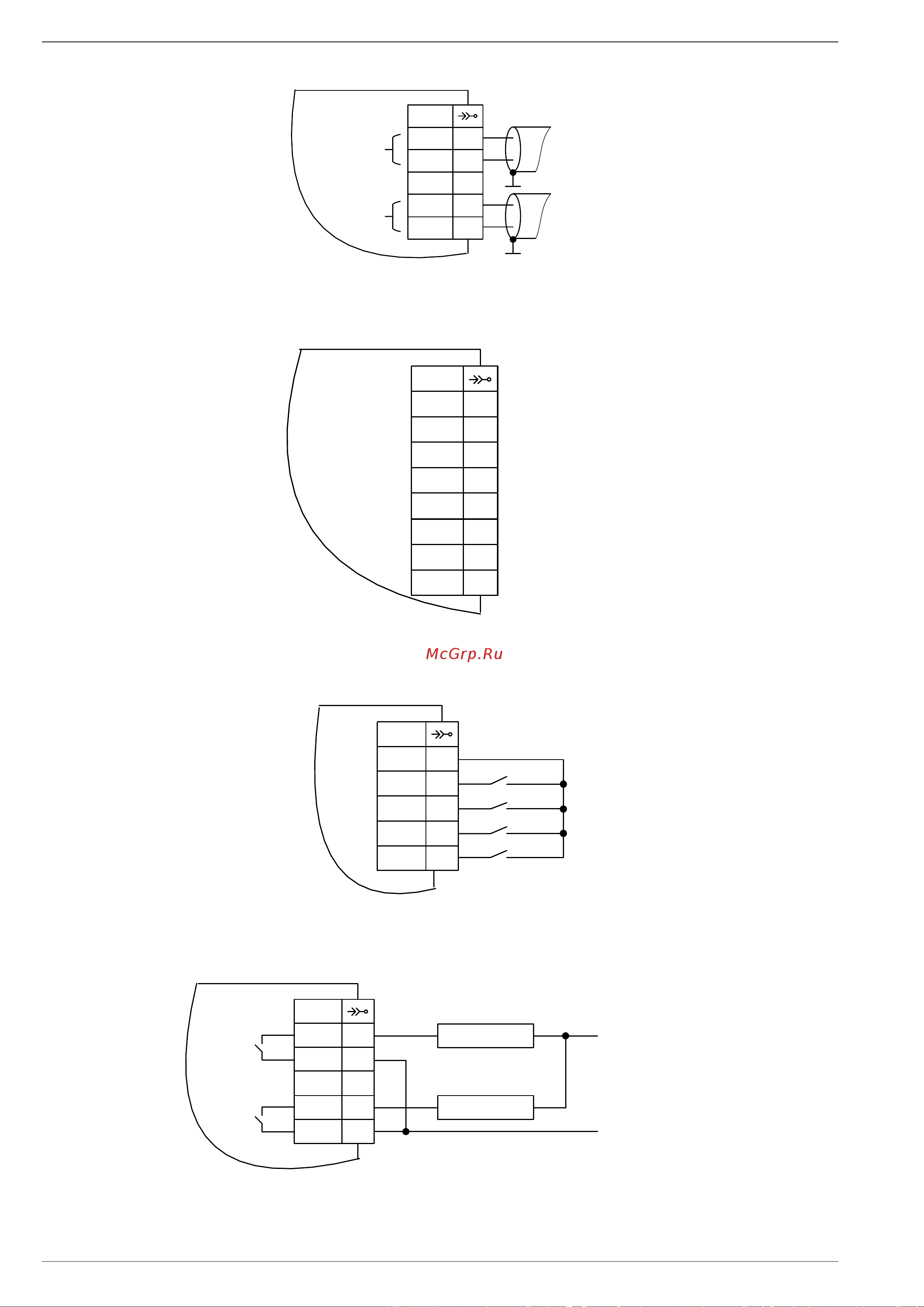

Рисунок Б.12 – Схема подключения интерфейсов RS485
счетчика «Меркурий 234» с функциями телемеханики
ИНТЕРФЕЙС ETHERNET
Tx+
4
3
2
1
X4
Tx-
Rx+
NC
NC
8
7
6
5
Rx-
NC
NC
ETHERNET
10/100 TX
RJ45
Рисунок Б.13 – Схема подключения интерфейса Ethernet
счетчика «Меркурий 234» с функциями телемеханики
КАНАЛЫ 4ТС24
ТС1
+24В
2
1
Х2
ТС3
ТС2
4
3
ТС4
5
+24В
TC1
TC2
TC3
TC4
Рисунок Б.14 – Схема подключения дискретных входов
счетчика «Меркурий 234» с функциями телемеханики
КАНАЛЫ ТУ
2
1
4
3
5
НАГРУЗКА 1
НАГРУЗКА 2
Цепь
«1»
«2»
N (нейтраль)
L (фаза)
Рисунок Б.15 – Схема подключения дискретных выходов счетчика
«Меркурий 234» с функциями телемеханики
