Руководство по эксплуатации Меркурий 204, 208, 234, 238
Страница 40 из 63 Версия 07.2022
Держатель
SIM карты
Интерфейс
RS485
Разъем
GSM антенны
Питание

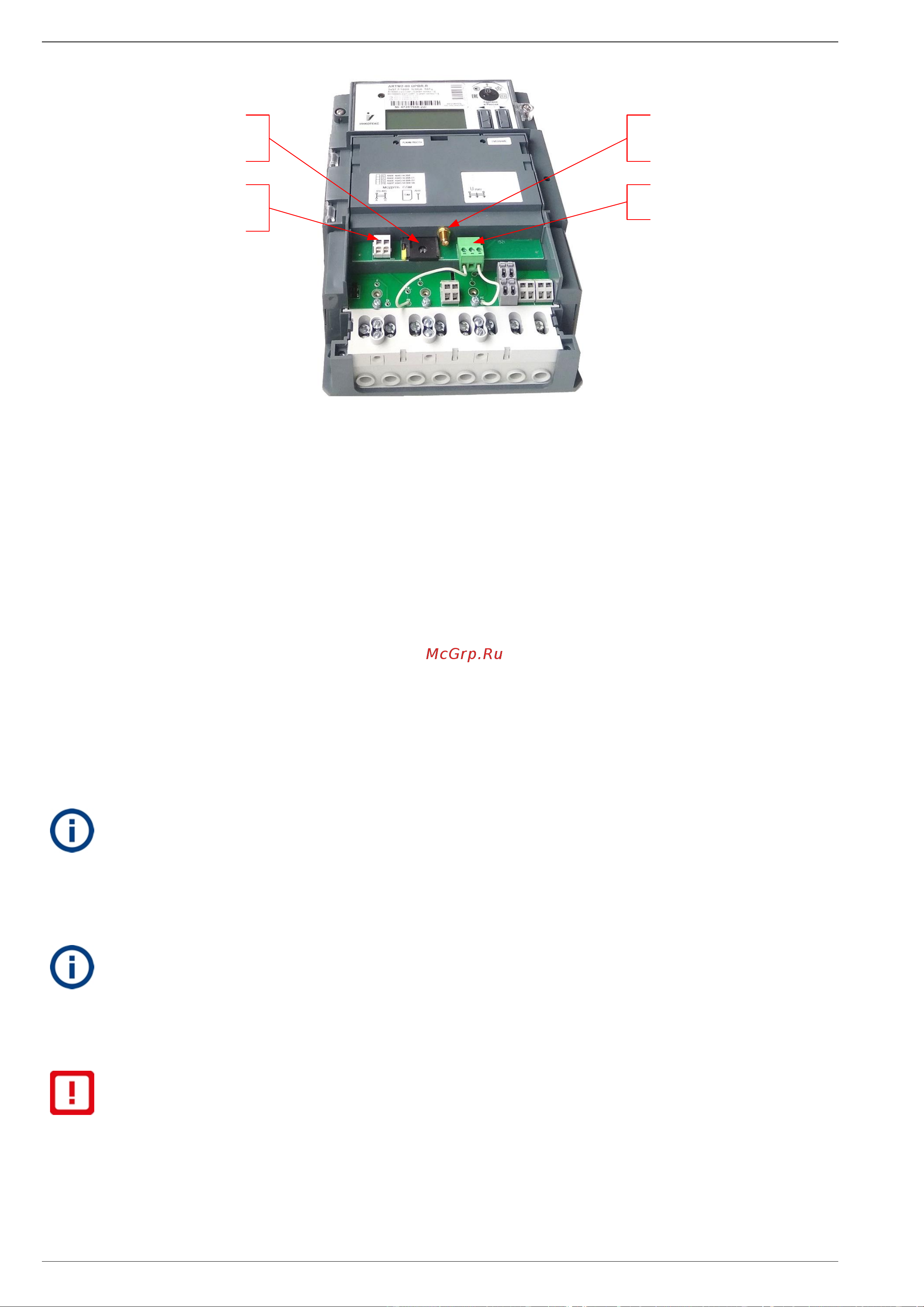

Рисунок 5.6 – Вид счетчика «Меркурий 234» с модулем GSM
с элементами подключения
Подключение интерфейса Ethernet производить в соответствии со схемой Б.13. При
подключении к сети Ethernet используется разъем типа TJ8P8C (RJ45). Подключение
производится прямым кабелем типа витая пара категории 5 и выше.
Подключение внешних датчиков типа «сухой контакт» производить в соответствии со
схемой на рисунке Б.14. При подключении датчиков используется розетка типа ECH350R-
5P. Монтаж сигнальных линий от датчиков дискретных сигналов выполняется на клеммы
с креплением «под винт». Для подсоединения должен использоваться кабель сечением
жил от 0,5 до 1,5 мм
2
с использованием наконечников.
Подключение управляемых устройств производить в соответствии со схемой Б.15.
При подключении управляемых устройств используется розетка типа ECH350R-5P. Для
подсоединения должен использоваться кабель сечением жил от 0,5 до 1,5 мм
2
с
использованием наконечников.
5.3.5 Сетевой адрес и пароли доступа
Сетевой адрес счетчика без индекса «D» в коде находится в интервале от 1
до 239 включительно и при выпуске с завода-изготовителя соответствует трем
последним цифрам серийного номера. В случае если три последние цифры
больше 239, то адрес соответствует двум последним цифрам. Сетевой адрес 0
заменяется на 1.
Сетевой адрес счетчика с индексом «D» в коде находится в интервале от 17
до 124 включительно и при выпуске с завода-изготовителя соответствует трем
последним цифрам серийного номера. В случае если три последние цифры
больше 124, то адрес соответствует двум последним цифрам. В случае если
сетевой адрес меньше 17, то к нему прибавляется 10 до тех пор, пока адрес не
станет 17 или больше.
ВНИМАНИЕ: Перед запуском счетчика в эксплуатацию рекомендуется изменить
сетевой адрес и пароль счетчика, установленный на предприятии-изготовителе, с
целью предотвращения несанкционированного доступа к программируемым
параметрам счетчика через интерфейсы связи.
Пароль доступа одинаков для всех интерфейсов счетчика, т. е. при изменении
пароля для одного интерфейса, этот же пароль будет установлен для остальных
интерфейсов.
Паролем для протокола «Меркурий» являются первые шесть символов пароля для
