Меркурий 204, 208, 234, 238 Руководство по эксплуатации
Версия 07.2022 Страница 39 из 63

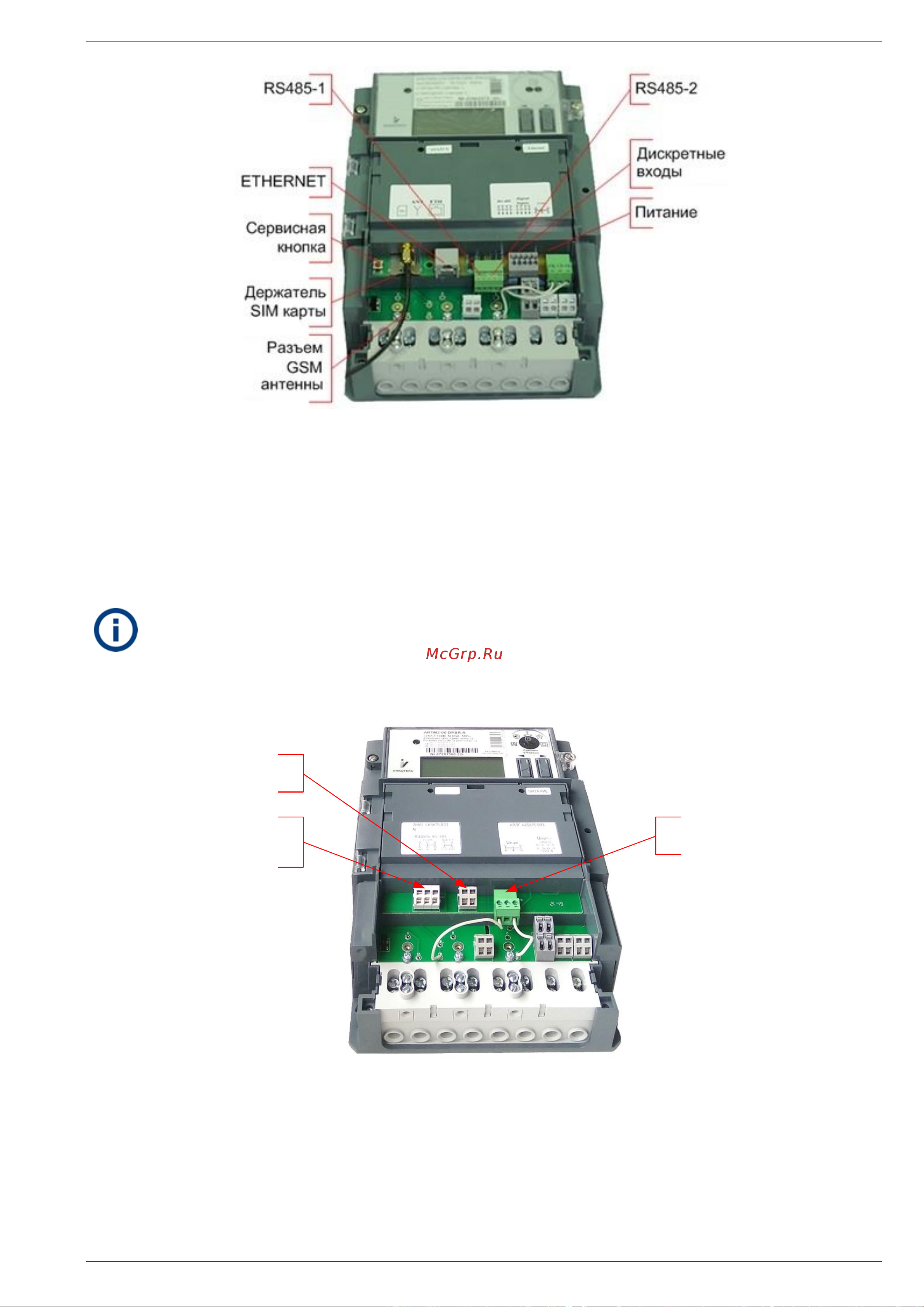

Рисунок 5.4 Вид счетчика «Меркурий 234» с функциями телемеханики
с элементами подключения
Схемы подключения приведены в приложении Б настоящего руководства.
Подключение интерфейсов RS485 производить в соответствии со схемой Б.12. При
подключении используется розетка типа ECH350R-5P, входящая в состав счетчика.
Контакт NC не используется.
Для подключения должен использоваться 2-х жильный кабель типа витая пара
категории 3 и выше с сечением жил от 0,4 до 0,5 мм
2
с использованием наконечников.
В случае использования интерфейса RS485 для подключения 32 и более
устройств рекомендуется использовать повторители интерфейса RS485.
Вид счетчика с модулем RS485 с элементами подключения приведен на рисунке 5.5.
Схема подключения указана на шильдике модуля сверху.
Выход 5 В
Интерфейс
RS485
Питание
Рисунок 5.5 – Вид счетчика «Меркурий 234» с модулем RS485
с элементами подключения
Вид счетчика с модулем GSM с элементами подключения приведен на рисунке 5.6.
Схема подключения указана на шильдике модуля сверху. Порт RS485 модуля GSM
предназначен для подключения других счетчиков к модулю GSM.
