Инкотекс Меркурий RS-485 ЖКИ 234ARTM02PBR.R [53/63] Габаритные чертежи счетчиков
![INCOTEX Меркурий 204 ARTM [53/63] Габаритные чертежи счетчиков](/views2/1935043/page53/bg35.png)
Меркурий 204, 208, 234, 238 Руководство по эксплуатации
Версия 07.2022 Страница 53 из 63
Приложение А
(Справочное)
Габаритные чертежи счетчиков

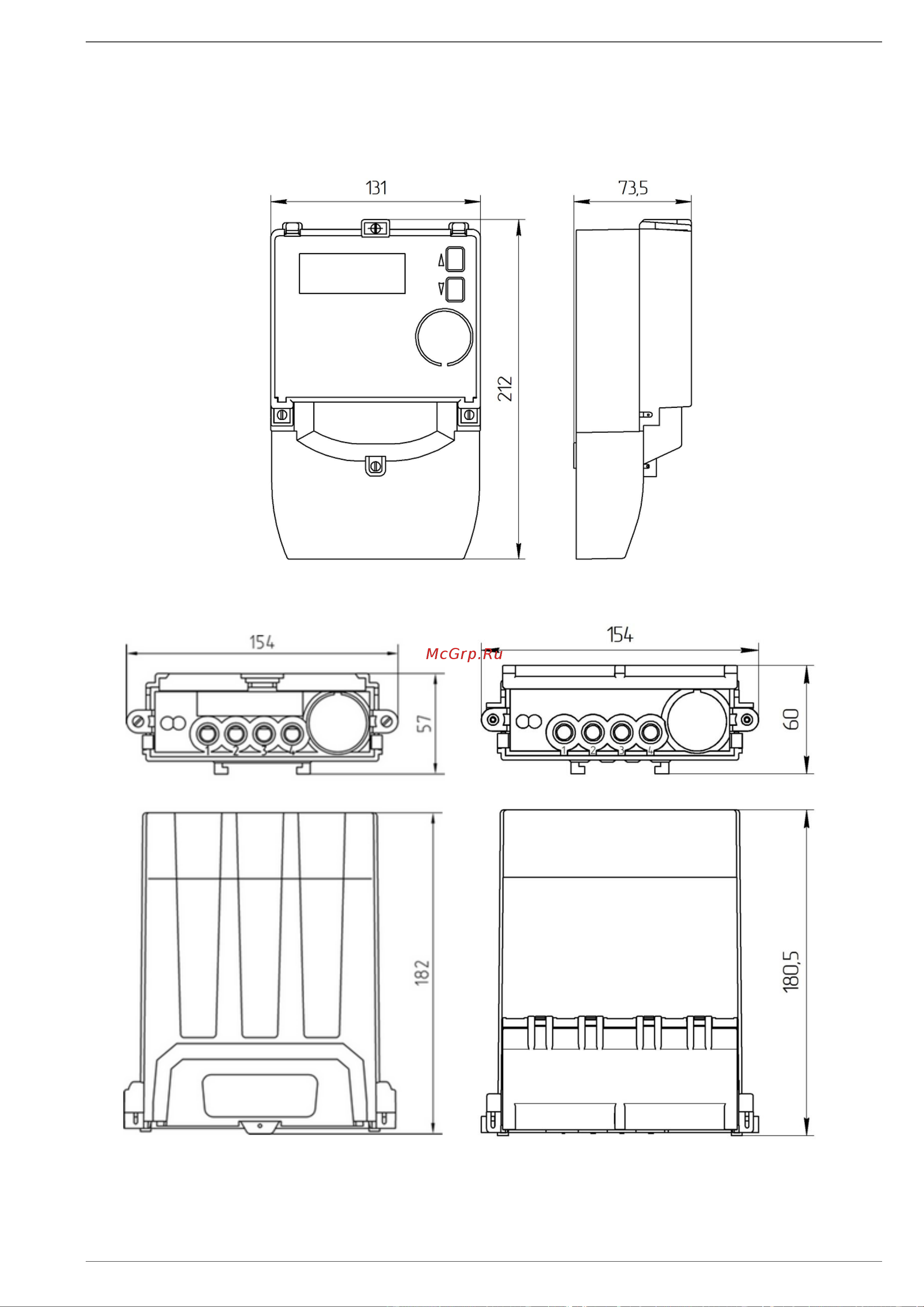

Рисунок А.1 – Габаритный чертеж счетчика «Меркурий 204»
Рисунок А.2 – Габаритный чертеж счетчика «Меркурий 208»
без индекса «X» (слева) и с индексом «X» в коде (справа)
