Руководство по эксплуатации Меркурий 204, 208, 234, 238
Страница 36 из 63 Версия 07.2022
ВНИМАНИЕ! Подключение счетчика «Меркурий 234» со сменным модулем
при отсутствии подключения цепи нейтрали может привести к выходу из строя
сменного модуля. Рекомендуется для данного счетчика проконтролировать
наличие и значение напряжения между контактами фазы С и нейтрали после
подачи напряжения.
Опломбировать клеммную крышку счетчика, сделать отметку в формуляре о дате
установки и ввода в эксплуатацию.
5.3.2 Монтаж антенны
При использовании счетчиков с радиоинтерфейсами GSM, NBIOT, LoRaWAN, XNB в
случае применения внешних антенн рекомендуется использовать антенны с магнитным
или клейким креплением. Антенна должна устанавливаться в месте, не экранированном
металлом и обеспечивающим лучшие условия для прохождения радиоволн.

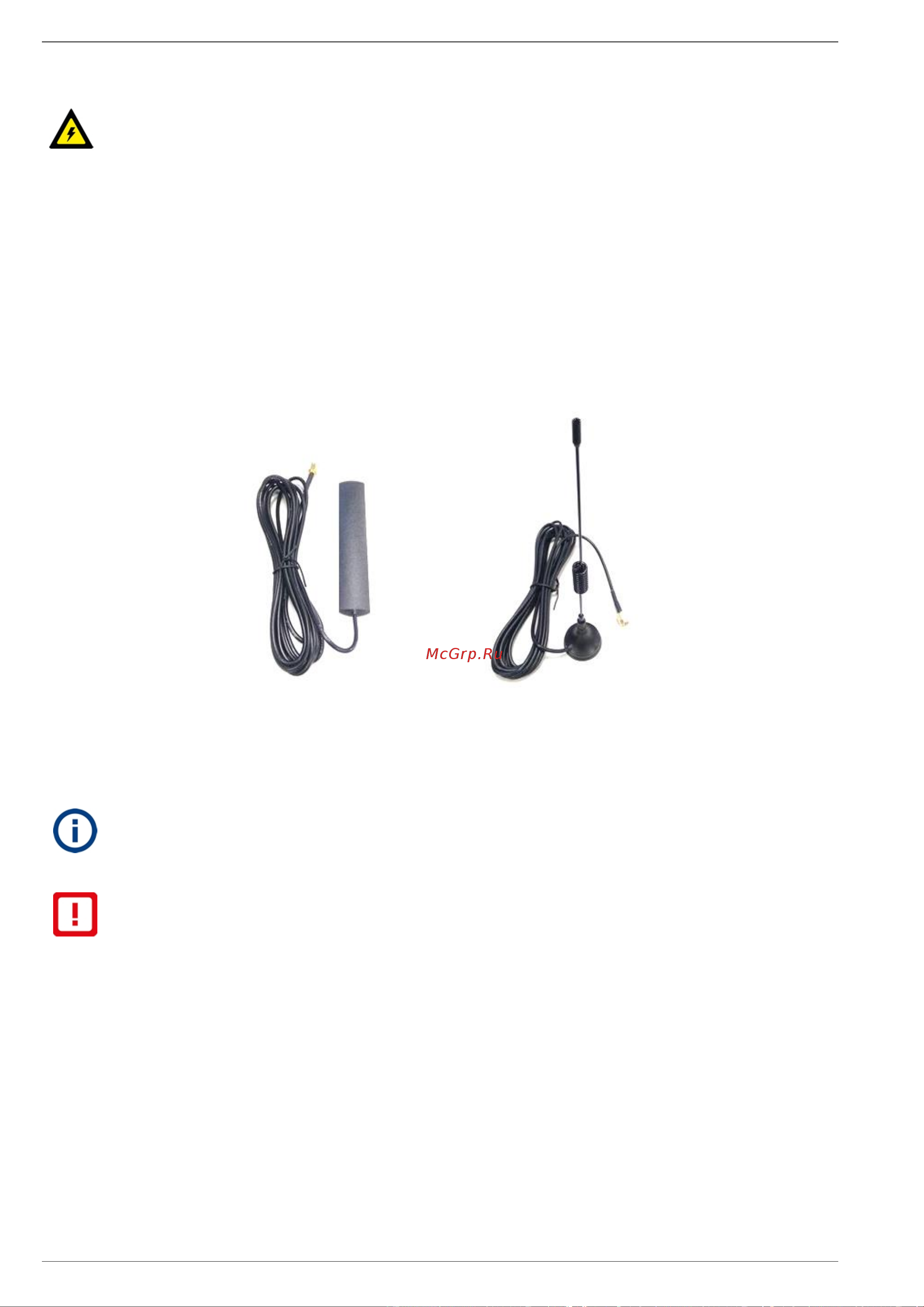

Счетчик может комплектоваться «лепестковой» или «штыревой» антенной. Примеры
антенн приведены на рисунке 5.2.
Рисунок 5.2 – «Лепестковая» (слева) и «штыревая» (справа) антенны
Использование антенны, подключаемой непосредственно в антенное гнездо
счетчика без дополнительного кабеля и размещаемой под клеммной крышкой счетчика,
рекомендуется только в местах надежного приема радиосигнала.
Счетчики модификаций «F0x» и «Gn» могут иметь размещенные внутри
счетчика встроенные антенны соответствующих интерфейсов.
ВНИМАНИЕ! В связи со значительным ослаблением радиосигналов
металлическими поверхностями, не рекомендуется размещать в металлических
шкафах счетчики со встроенными антеннами и счетчики с антеннами под
клеммной крышкой.
При необходимости на объекте эксплуатации для счетчиков модификаций «Gn»
могут быть использованы любые серийно выпускаемые антенны GSM/NBIOT со
следующими параметрами:
рабочий диапазон частот 900 и 1800 МГц;
коэффициент усиления не менее 3 dBi;
минимально достаточная на конкретном объекте длина антенного кабеля,
желательно не более 3 м;
разъем на кабеле для подключения к антенному входу счетчика SMA-M.
