Меркурий 204, 208, 234, 238 Руководство по эксплуатации
Версия 07.2022 Страница 41 из 63
протокола «СПОДЭС». При изменении пароля для протокола «СПОДЭС» (включая
первые шесть символов) также изменяется пароль для протокола «Меркурий» на эти
первые шесть символов.
Восстановление пароля для протокола «СПОДЭС» (при его утрате) осуществляется
только в условиях сервисного центра на заводе-изготовителе.
5.3.6 Заводские настройки
Заводские настройки счетчика приведены в приложении В.
5.4 Порядок работы
5.4.1 Индикация и управление
Счетчики «Меркурий 204» и «Меркурий 234» имеют ЖКИ и две кнопки управления
навигацией по меню для отображения измеряемых величин и состояния счетчика.
Для отображения измеряемых величин счетчиков «Меркурий 208» и «Меркурий 238»
используется выносной дисплей «Меркурий 258», отображение и навигация по меню
которого соответствуют ЖКИ счетчиков «Меркурий 204», «Меркурий 234» и более
подробно описаны в паспорте выносного дисплея.
Значения учтенной энергии по тарифным зонам и другие параметры могут быть
считаны как с ЖКИ счетчика, так и через интерфейсы связи. Счетчики «Меркурий 204» и
«Меркурий 234» обладают возможностью снятия показаний и прочей информации на
встроенном ЖКИ без подключения электропитания.
Счетчики выдают показания на ЖКИ непосредственно в инженерных единицах, в
частности, в кВтч при измерении активной энергии и в кварч при измерении реактивной
энергии. ЖКИ имеет восемь десятичных разрядов, из них первые шесть индицируют
целое значение электроэнергии в кВт·ч, а два разряда после запятой – значение
электроэнергии в сотых долях кВт·ч.
При включении счетчиков «Меркурий 204» и «Меркурий 234» производится
включение всех сегментов ЖКИ.
Все надписи на ЖКИ выводятся на русском языке, исключая значение «Cosφ». При
продажах с англоязычной торговой маркой «Mercury» возможна поставка счетчиков с
надписями на ЖКИ на русском или на английском языке в зависимости от заказа.

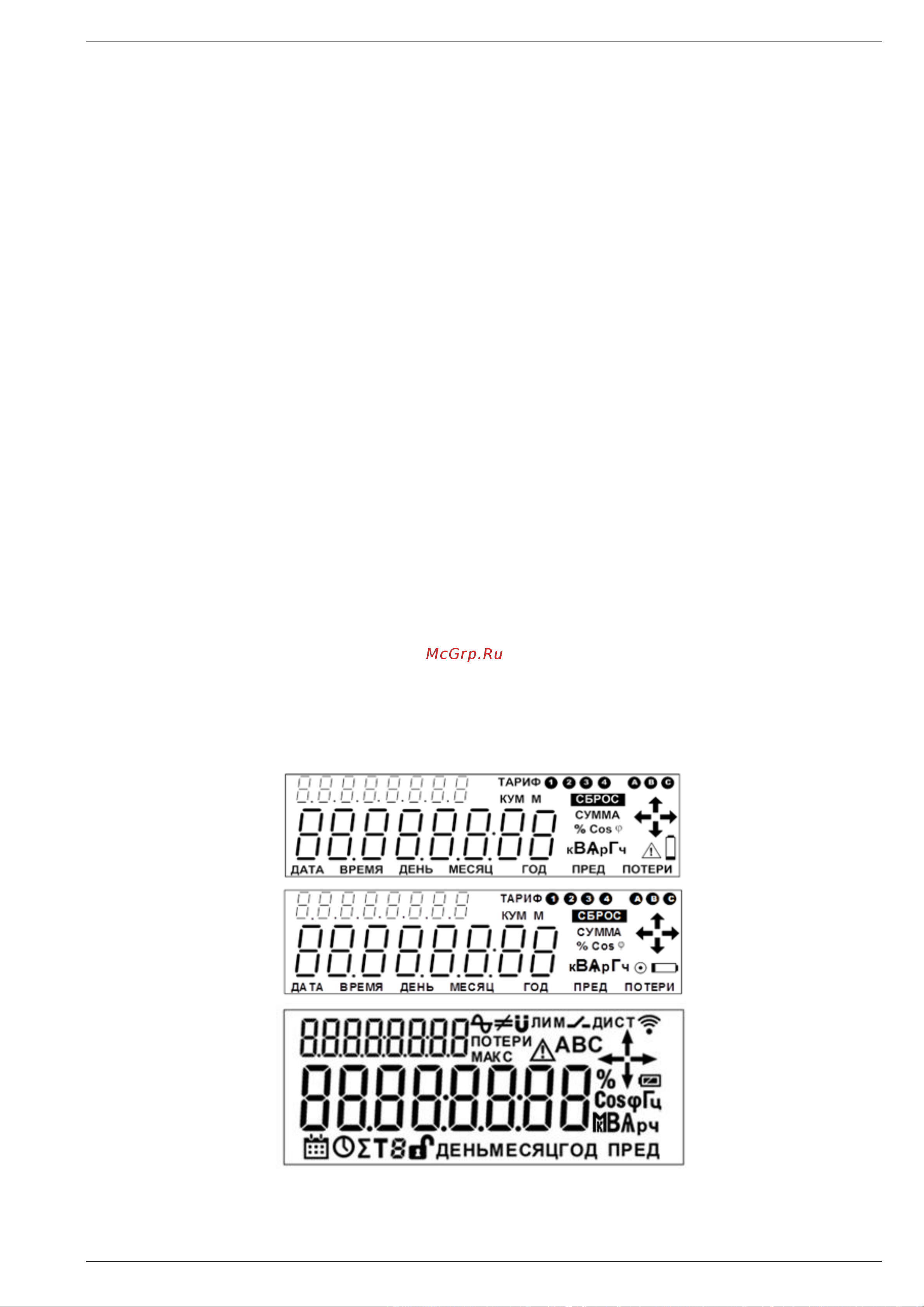

Внешний вид ЖКИ приведен на рисунке 5.7.
Рисунок 5.7 – Внешний вид ЖКИ
