Страница 42 из 63 Версия 07.2022
В основном поле ЖКИ отображается до 8 цифр значения выбранного параметра с
единицами измерения, в дополнительном поле – до 8 цифр его OBIS-кода (тип по
международной классификации IEC 62056-61). Высота цифр значения параметра и его
OBIS-кода 12 и 8 мм соответственно. Описание символов ЖКИ приведено в таблице 5.1.

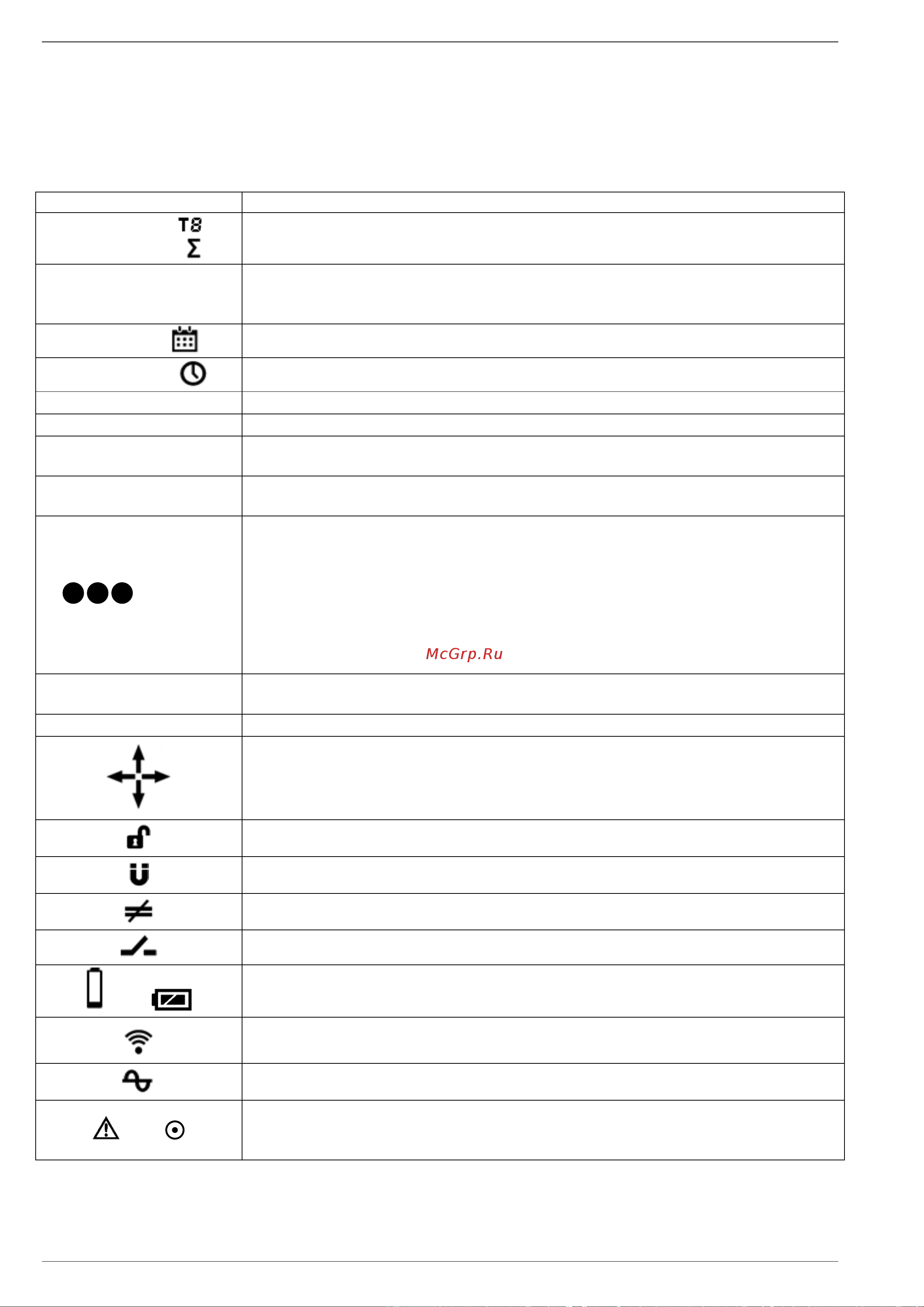

Таблица 5.1 – Описание назначения символов ЖКИ
Символ
Описание
ТАРИФ или ,
СУММА или
Текущий отображаемый тариф (цифры 1…4). При отображении символа
СУММА отображается информация по сумме тарифов
ДЕНЬ МЕСЯЦ ГОД
ПРЕД
Текущий отображаемый период. Например, отображение МЕСЯЦ ПРЕД
означает, что отображаются данные измерений за предыдущий месяц,
отображение ДЕНЬ – за текущий день
ДАТА или
Дата
ВРЕМЯ или
Время
Cos φ
Коэффициент мощности
Гц
Индикатор частоты электросети
ЛИМ
Причина отключения встроенного реле – превышение лимита мощности
либо энергии
ДИСТ
Причина отключения встроенного реле – дистанционное отключение
энергоснабжающей компанией
А
В
С
или АВС
Индикатор фазы (для трехфазного счетчика). При отображении
основных параметров индикатор фаз указывает на наличие напряжения
в каждой из фаз. Мигание какого-либо индикатора свидетельствует о
снижении уровня напряжения в соответствующей фазе ниже 10% от
номинального значения. При отображении остальных параметров
индикатор показывает, к какой из фаз относится отображаемая
информация. Одновременное мигание трех индикаторов означает
нарушение порядка следования фаз
ПОТЕРИ
Индикатор отображения технических потерь (в трансформаторах и
линиях электропередач)
М или МАКС
Индикатор отображения максимума мощности
Направление потока энергии при индикации значений потребленной
энергии, направление вектора полной мощности при индикации тока,
напряжения, мощности
Обнаружено вскрытие корпуса, электронная пломба крышки счетчика
Обнаружено воздействие магнита
Обнаружен небаланс токов фазы и нейтрали
Встроенное реле отключено
или
Низкий заряд батареи
Уровень сигнала (качество связи с выносным дисплеем)
Выход параметров качества электроэнергии за допустимые пределы
или
Индикатор наличия событий (нарушения ПКЭ, несанкционированного
доступа, включая магнитное воздействие, диагностики,
самодиагностики, сообщение об аварии или неисправности сети)
Полный перечень отображаемых параметров с соответствующими OBIS-кодами
приведен в таблице 5.2 для основных параметров и в таблице 5.3 для вспомогательных
параметров. Состав параметров, которые выводятся в автоматическом режиме, задается
