![INCOTEX Меркурий 204 ARTM Руководство по эксплуатации онлайн [48/63] 705049](/views2/1935043/page48/bg30.png)
Руководство по эксплуатации Меркурий 204, 208, 234, 238
Страница 48 из 63 Версия 07.2022
появления символа «ДЕНЬ», выбор показания по требуемому тарифу – короткие нажатия
левой кнопки.
Пример выбора группы дополнительных параметров «Напряжение» и перехода к к
отображению напряжения по фазе А: длинное нажатие правой кнопки три раза до
появления символа «В», выбор фазных напряжений – короткие нажатия правой кнопки.
Индикация основных параметров (учтенной активной и реактивной энергии по
каждому тарифу и суммы по всем тарифам) производится с указанием номера тарифа, с
дискретностью 0,01 кВтч или кварч (два знака после запятой).
Счетчики, запрограммированные в однотарифный режим, обеспечивают вывод на
ЖКИ значения потребляемой электроэнергии только по одному тарифу.

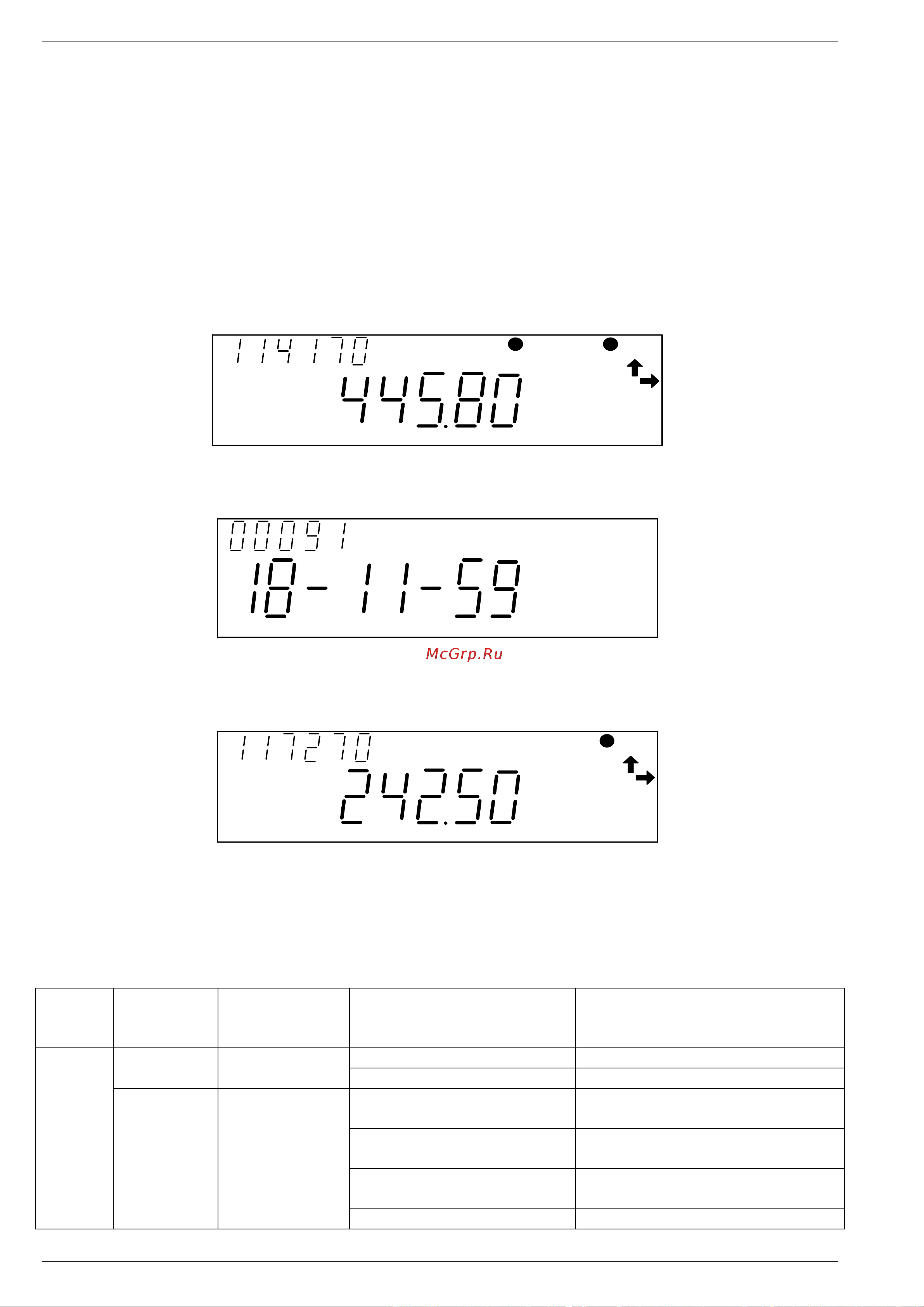

Пример отображения на ЖКИ учтенной активной энергии по первому тарифу
приведен на рисунке 5.9.
% Сos
DATE
MONTHDAY
TIME
TOTAL
RESET
PREVYEAR
CUM MD
ТАРИФ
LOSSES
1 СВА432
.
.
. . ..
.
кВтVAч
Рисунок 5.9 – Отображение учтенной энергии
Пример отображения на ЖКИ текущего времени приведен на рисунке 5.10.
% Сos
DATE
MONTHDAY
ВРЕМЯ
TOTAL
RESET
PREVYEAR
CUM MD
TARIF
LOSSES
1 СВА432
.
.
. . ..
.
kVArhzW
Рисунок 5.10 – Отображение текущего времени
Пример отображения на ЖКИ значения напряжения по фазе А приведен на
рисунке 5.11.
% Сos
DATE
MONTHDAY
TIME
TOTAL
RESET
PREVYEAR
CUM MD
TARIF
LOSSES
1 СВА432
.
.
. . ..
.
kВArhz
Рисунок 5.11 – Отображение значения напряжения по фазе А
GSM модуль счетчиков «Меркурий 204» и «Меркурий 234» имеет светодиодную
индикацию режимов работы. Назначение индикаторов указано на крышке отсека
сменного модуля. Описание элементов индикации приведено в таблице 5.4.
Таблица 5.4 – Описание элементов индикации GSM модуля
Тип
GSM
модуля
Индикатор
Цвет
свечения
Состояние
Описание
G
Питание
Зеленый
Отключен
GSM модуль отключен
Включен
GSM модуль включен
Режим
работы
Красный
Одна вспышка
Есть регистрация в сети GSM,
уровень сигнала 25 %
Две вспышки
Есть регистрация в сети GSM,
уровень сигнала 50 %
Три вспышки
Есть регистрация в сети GSM,
уровень сигнала 75 %
Четыре вспышки
Есть регистрация в сети GSM,
