Меркурий 204, 208, 234, 238 Руководство по эксплуатации
Версия 07.2022 Страница 31 из 63
Обеспечивается взаимодействие с системами вышестоящего уровня управления по
каналам Ethernet, GSM:
для систем АИИС КУЭ обеспечивается прямой канал доступа к счетчикам и
интеллектуальным устройствам, подключенным по двум интерфейсам RS485;
для систем телемеханики и SCADA обеспечивается передача данных измерений
счетчиков, параметров, полученных от интеллектуальных устройств, и состояний
дискретных каналов ввода-вывода по протоколам ГОСТ Р МЭК 60870-5-104-2006 и
OPC UA.
Возможная схема работы счетчика с функциями телемеханики в составе систем
АИИС КУЭ, телемеханики, SCADA на трансформаторных подстанциях /
трансформаторных пунктах распределительных сетей приведена на рисунке 4.3.

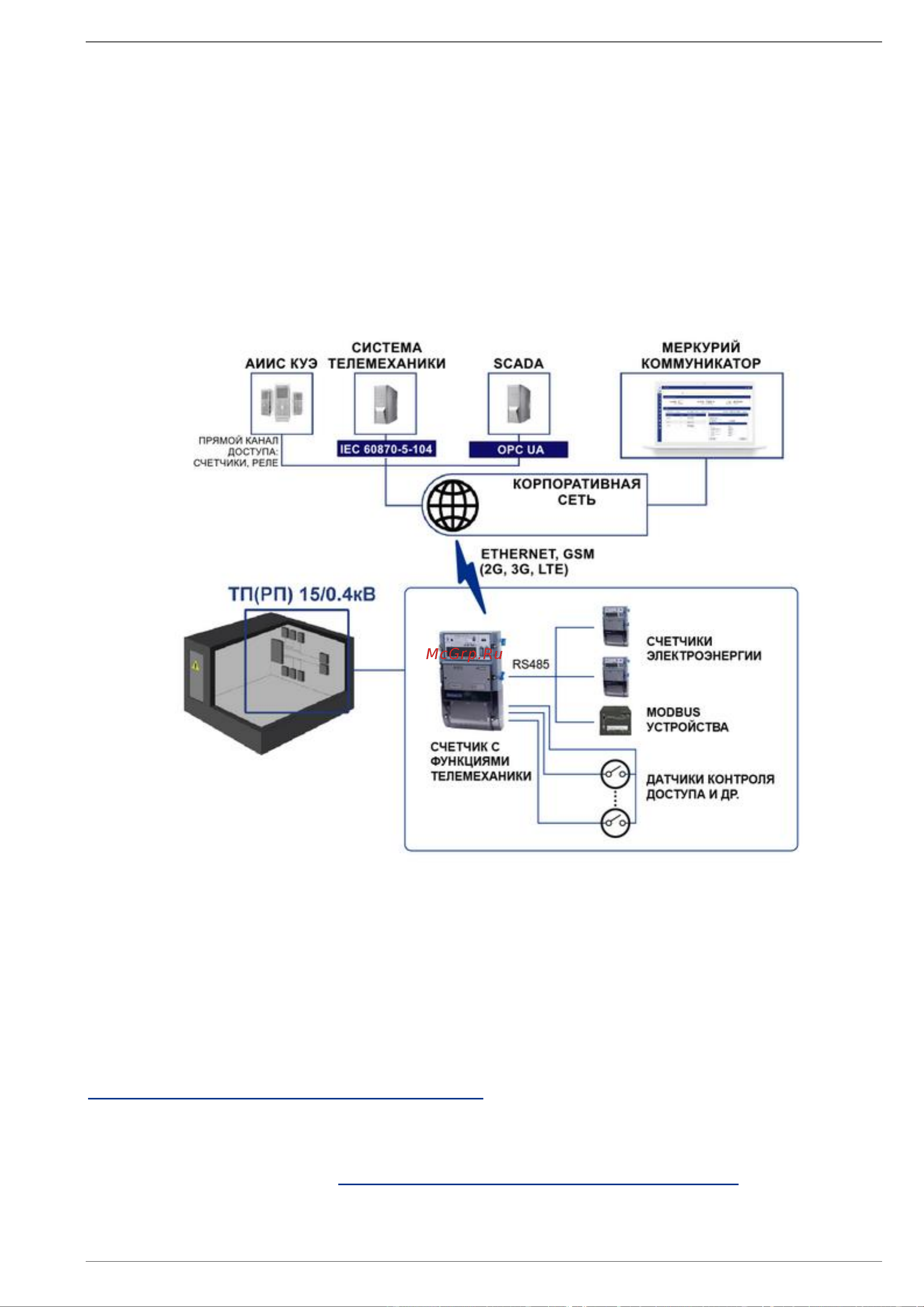

Рисунок 4.3 – Схема работы в составе автоматизированных систем
При вводе в эксплуатацию в составе АС счетчик с функциями телемеханики
необходимо настроить для работы в составе системы (конфигурировать) в соответствии с
эксплуатационной документацией на АС.
Конфигурирование должно осуществляться подготовленным техническим
персоналом, владеющим навыками работы с вычислительной техникой и знакомым с
задачами АС.
Изменение параметров конфигурации выполняется в Веб-интерфейсе, сведения по
конфигурированию приведены в документе «Веб-интерфейс. Руководство пользователя»
https://www.incotexcom.ru/support/docs/manual.
Если счетчик с функциями телемеханики имеет «серый» IP-адрес, то для
обеспечения канала связи с устройством управления верхнего уровня необходимо
использовать ПО «Меркурий Коммуникатор», см. документ «Меркурий Коммуникатор.
Руководство пользователя» https://www.incotexcom.ru/support/docs/manual.
Счетчик с функциями телемеханики можно конфигурировать для работы в режиме
защищенного канала (VPN).
