Champion (2,8/3,0 кВт OHV 7лс 15л 39 кг) GG2801 Руководство по эксплуатации онлайн [14/44] 868545
![Champion (2,8/3,0 кВт OHV 7лс 15л 39 кг) GG2801 Руководство по эксплуатации онлайн [14/44] 868545](/views2/1916855/page14/bge.png)
14

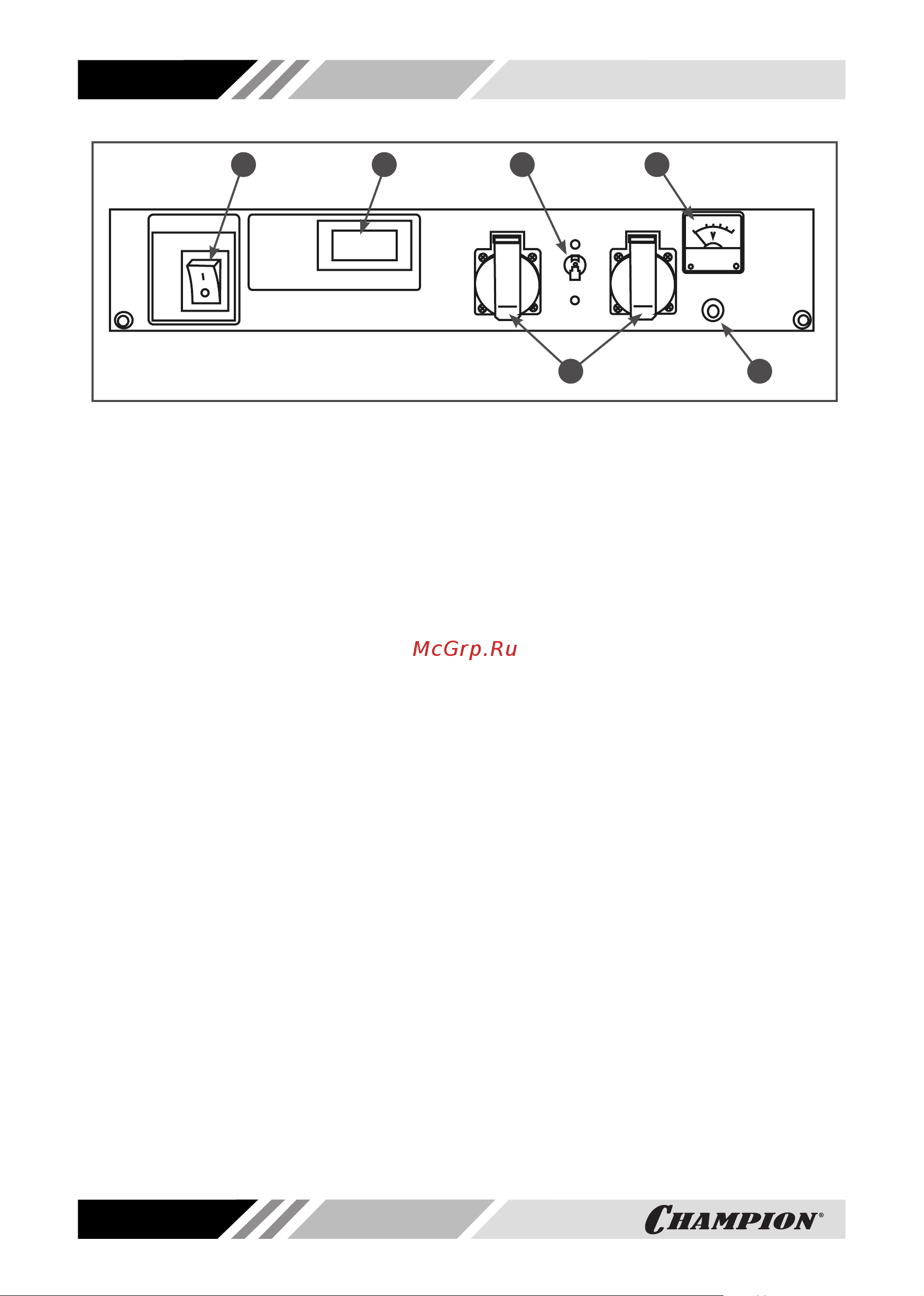

Рис. 3 Панель управления
1. Выключатель зажигания
2. Счетчик моточасов
3. Выключатель электросети
4. Вольтметр
5. Розетки 230В/16А
6. Клемма заземления
2 31 4
ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА (ГЕНЕРАТОРНОЙ УСТАНОВКИ)
Генераторная установка состоит из двигателя, генератора переменного тока, вспомо-
гательных систем и механизмов, конструктивно объединенных рамой открытого типа.
Двигатель бензиновый 4х-тактный одноцилиндровый с воздушным охлаждением. Ге-
нератор переменного тока синхронного типа состоит из статора, ротора и блока AVR.
Вращение коленчатого вала двигателя передается ротору, который вращается внутри
неподвижного статора, прикрепленного к картеру двигателя. В обмотке возбуждения
статора возникает переменный ток. Переменный ток из обмотки возбуждения подается
в автоматический регулятор напряжения (AVR), который преобразует его в постоян-
ный, и подает его в обмотку ротора через щетки и контактные кольца. Магнитное поле
ротора создается постоянным током в обмотке ротора. При вращении магнита (рото-
ра) внутри силовой обмотки статора, вырабатывается выходное напряжение. Автома-
тический регулятор напряжения контролирует напряжение силовой обмотки статора, и
в зависимости от его значения, увеличивает или уменьшает напряжение постоянного
тока в обмотке ротора.
6
0000:00
5
